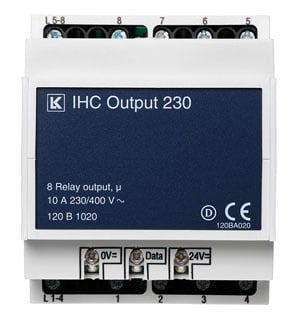

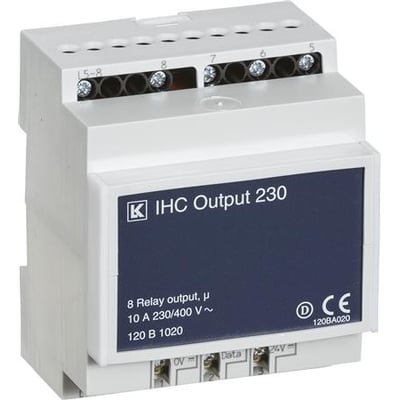

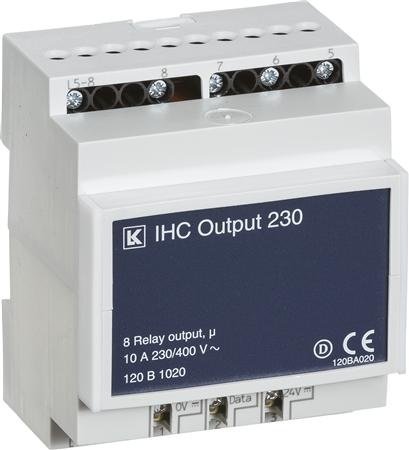

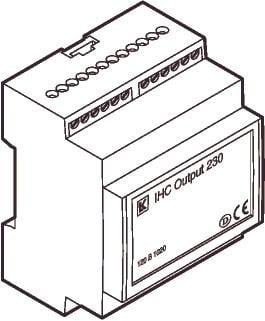

IHC Control, Output modul 230 med 2 x 4 relæ udgange til 230Vac – Lauritz Knudsen

PRISGARANTI

30+ stk på lager

Billigste fragt: DAO Pakkeshop 35,00 kr. (leveres onsdag d. 1/5)

Se alle muligheder

Metode	Pris	Leveres
DAO Pakkeshop	35,00 kr.	Onsdag d. 1/5
GLS Pakkeshop	39,00 kr.	Onsdag d. 1/5
GLS Erhverv	49,00 kr.	Onsdag d. 1/5
GLS Hjemmelevering	65,00 kr.	Onsdag d. 1/5
Direkte levering	149,00 kr.	Tirsdag d. 30/4
Click&Collect i Svenstrup (9230)	0,00 kr.	Tirsdag d. 30/4

Oplyste datoer gælder ved bestilling inden mandag 15.30

Varenr.:

1086012998

EAN nr.:

5703302026284

Typenr.:

120B1020, AAK120B1020

Vis beskrivelsen Vis specifikationer

1.233,00 kr.

pr. stk. | inkl. moms

Relaterede varer

IHC Control, Output modul 1-10V med én 1-10Vdc analog udgang og én 230Vac relæ udgang – Lauritz Knudsen

844,00 kr.

IHC Control, Output modul 400/8x10 med 8 relæ udgange til 230Vac – Lauritz Knudsen

1.695,00 kr.

IHC Control, Output modul 24 med 8 transistor udgange til 12-48Vdc – Lauritz Knudsen

797,00 kr.

IHC Control, Output modul 400 Bestabilt med 8 relæ udgange til 230Vac – Lauritz Knudsen

2.580,00 kr.

Beskrivelse

Anvendelse:
IHC output relæmodulet anvendes til kobling af 8 stk. 230 V a.c. belastninger styret af IHC systemet.

Konstruktion:
De 8 udgangsrelæer er opdelt i 2 grupper af 4 relæer. Hver gruppe af relæer har fælles fasetilslutning. Der kan kobles en 10A gruppeafbryder eller automatsikring til hver enkelt gruppe af relæer. Den samlede belastning på modulet er 20A. Der kan kobles forskellige spændinger på de 2 grupper af relæer f.eks. 24 V på den ene gruppe af 4 relæer og 230 V på den anden gruppe af 4 relæer. De enkelte 10 A udgangsrelæer er testet i.h.t. S.B.Ei. § 139-1 for afbrydere med følgende antal koblinger og belastning ved 250 V. 40.000 stillingsændringer ved 10A Cos fi =0,6, 10 A med kapacitet = 140µF og 10 A med glødelampe belastning.

Datablad (11,39 KB)
Datablad (484,79 KB)

Specifikationer

Varenummer:

1086012998
EAN nummer:

5703302026284

Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
Typenummer:

120B1020, AAK120B1020

Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
Anbefalet kabeltype:

Til data og 24 V: IHC LINK 10 NOPOVIC
Antal udgange:

8 relæer i 2 galvanisk adskilte grupper af 4 relæer
Direktiver:

EMC: 89/336/EØF, LVD: 73/23/EØF
Egeneffekt:

Maks. 7 W
Egetforbrug:

20-150 mA @ 24 VDC
Godkendelser:

DEMKO
IP-klasse (kapslingsklasse):

IP20
Luftfugtighed:

5-95% rel. ikke kondenserende
Maks. kabellængde:

Datalinie: 100 m
Max forsikring:

Maks. 10 A
Modulbredde M36:

2
Omgivelsestemperatur:

- 20 °C til + 50 °C
Skrueklemme 230V a.c.:

Maks. Cu 2x2,5 mm²
Skrueklemme svagstrøm:

Maks. 2x0,5 mm²
Standarder:

IEC/ACOS (CO) 115, EN 61000-6-3, EN 61000-6-2
Strømforsyning:

20-28 VDC maks. 5% ripple, nom. 24 VDC SELV
Tilslutninger:

3 til strømforsyning og datalinie. 2 til 230 VAC fase. 8 til 230 VAC udgangssignaler
Udgangsrelæ belastning a.c.:

Maks. 10 A ved 230 VAC dog maks. 10 A pr. gruppe af 4 relæer. Se belastnings relæ-data på sidste side under introduktionen til afsnit 9
Udgangsrelæ belastning d.c.:

Maks. 3 A ved 30 VDC dog maks. 10 A pr. gruppe af 4 relæer
Udgangsrelæ levetid elektrisk:

> 40.000 stillingsændringer ved maks. belastning
Volt:

230V
Brand:

Lauritz Knudsen
