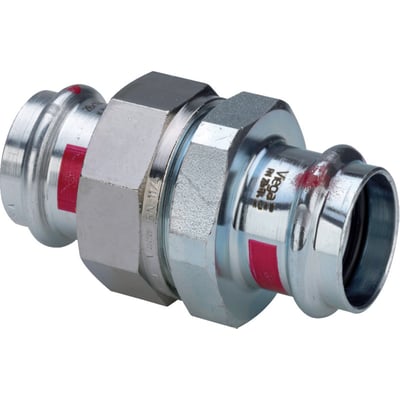

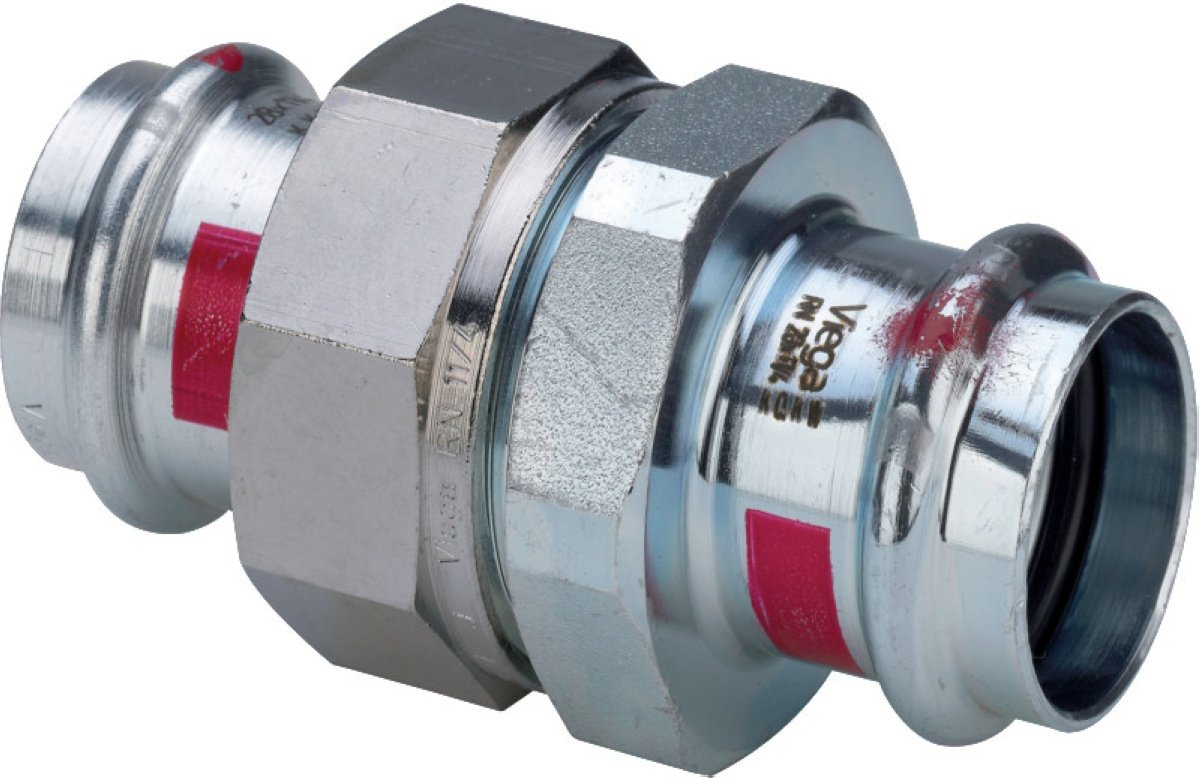

22 mm Prestabo forskruning

Presfittingsystem med presfittings og rør af ulegeret stål 1.0308 (E235), iht. DIN EN 10305-3, galvanisk forzinket udvendigt med et zinklag, der har en tykkelse på 8-15 m, (blå kromateret).PresfittingsAlle størrelser er med SC-Contur – fittings, der ved en fejl ikke er blevet presset ved monteringen bliver klart synlige ved fyldning af anlægget. SC-Contur er certificeret og opfylder kravene i DVGW-arbejdsseddel W 534, pkt. 12.14, garanteret utæt ved manglende presning.Ved tæthedsprøvninger med vand kan Viega registrere upressede fittings i trykområdet fra 0,1 MPa–0,65 MPa, ved tør tæthedsprøvning med trykluft eller inerte gasser fra 22 hPa–0,3 MPa.MærkningRødt symbol (for at undgå en forveksling med Sanpress Inox-artikler (af rustfrit stål)) Ikke til drikkevandsinstallationerPakningerEPDMDimensioner/materialeStandardstørrelser: d 12, 15, 18, 22, 28, 35, 42, 54 af stålXL-størrelser: 64,0, 76,1, 88,9, 108,0 af stålPrestabo systemrørs varianter•Systemrør af ulegeret stål med materialenr. 1.0308 (E235), iht. DIN EN 10305-3 udvendigt galvanisk forzinket.•Systemrør af ulegeret stål med materialenr. 1.0308 (E235), iht. DIN EN 10305 udvendigt galvanisk forzinket med en kunststofkappe af polypropylen (PP) i hvid (RAL 9001).•Systemrør af ulegeret stål med materialenr. 1.0215 (E220), iht. DIN EN 10305 sendzimirforzinkede indvendigt og udvendigt.AnvendelsesområderVarmeanlægIndustri- og anlægsbyggeriSprinkleranlæg (sendzimirforzinkede rør)Trykluftanlæg (sendzimirforzinkede rør)SolvarmeanlægKlimaanlægI tilfælde af anvendelse til andre end de beskrevne anvendelsesområder skal der tages kontakt til Viega Service Center for at afstemme materialer.Driftsbetingelser med EPDM-pakning•Driftstemperatur max. 110 °C•Driftstryk max. 1,6 MPa (PN 16)Anvendelse af presværktøjFunktionssikkerheden på Viega presfittingsystemer afhænger først og fremmest af, at de presmaskiner og det presværktøj, der anvendes, er i perfekt stand. Til fremstilling af presfittings anbefaler vi derfor at bruge Viega presværktøj og at få dette presværktøj kontrolleret regelmæssigt af autoriserede servicecentre.Tekniske dataPresfittings og komponenter bliver kontinuerligt forbedret. Ved behov kan de aktuelle Z- og indbygningsmål ses i download-området på Viegas hjemmeside: www.viega.dkOpbevaring og transportFor at sikre kvaliteten af Prestabo stålrør skal følgende overholdes vedr. transport og opbevaring:•Emballerings- og beskyttelsesfolier (kun ved PP-beklædte rør) bør først fjernes lige før anvendelse.•Rørenes ender skal være dækket af beskyttelseskapper ved levering.•Rørene bør ikke opbevares direkte på det bare gulv.•Rørenes overflade bør ikke beklædes med beskyttelsesfolier eller kunststoffer.•Ved læsning og losning af stålrør bør de ikke trækkes hen over ladkanter.Beskyttelse mod udvendig korrosionPrestabo-rør og -fittings er beskyttet udvendigt med en forzinkning. Ved kontakt med fugt (kondensvand, nedbør i byggefasen, vaskevand, vandsprøjt osv.) eller korrosivt virkende byggematerialer (spartelmasse, udjævningspuds osv.) kan dette zinklag dog ikke give nogen varig beskyttelse mod udvendig korrosion. Det anbefales at tage følgende beskyttelsesforanstaltninger:•Anvendelse af isoleringsrør med lukkede celler med omhyggelig tætning af alle stød- og skærekanter ved hjælp af egnet sammenklæbning.•Fugtighedsbeskyttelse af de udlagte rørledninger ved hjælp af skillefolie i gulvkonstruktionen.•Lægning af rørledningerne uden for områder, hvor der er risiko for fugt.•Ved hyppig rengøring af gulv med vand og/eller rengørings-/desinfektionsmiddel, som fx på plejehjem eller sygehuse, bør radiatortilslutninger i gulv undgås, tilslutninger i væg gør rengøringsarbejdet lettere og udelukker yderligere korrosionsrisiko.•Ved radiatortilslutninger fra gulvet skal der sikres en fagligt korrekt korrosionsbeskyttelse og forsegling af fugerne. Ellers er der risiko for, at rengøringsvandet trænger ind og gør isoleringen fugtig. Dermed skabes risiko for korrosion.Hvis der ikke kan garanteres en varig beskyttelse ved hjælp af de tidligere nævnte foranstaltninger, eller findes der anvendelsesområder med særlige krav fx i kølekredse, skal der placeres en komplet, udvendig korrosionsbeskyttelse, der på sikker vis forhindrer mulige korrosionsfremmende påvirkninger.Yderligere oplysninger og anvendelseseksempler findes i praksishåndbogen og på internettet.
