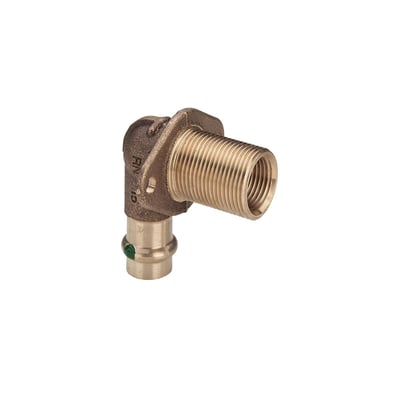

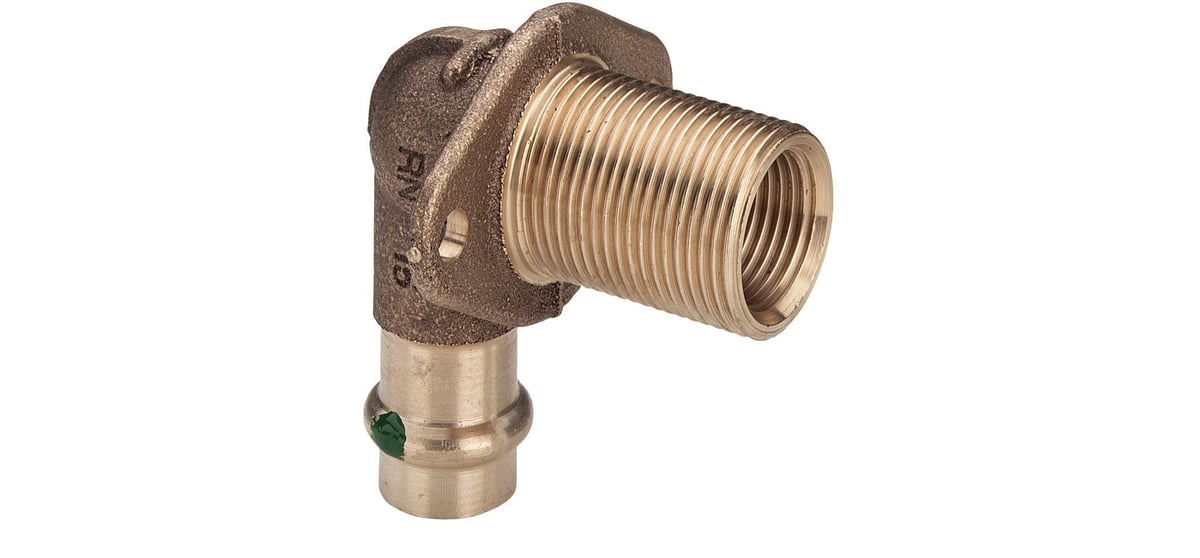

Viega Sanpress væggennemføring 16 x 1/2 x 3/4x 35

Presfittingsystem med presfittings af kobber og rødgods, godkendt efter DVGW-arbejdsseddel W 534 med DVGW-godkendelse og rør af kobber iht. DIN EN 1057, iht. DVGW-arbejdsseddel W 392.Egnet til drikkevandsinstallationer iht. DIN 1988.Til formstabile overflademonterede- og indbygningsinstallationer af fordelings- og stigeledninger i Viegas samlede system.PresfittingsAlle størrelser er med SC-Contur – fittings, der ved en fejl ikke er blevet presset ved monteringen bliver klart synlige ved fyldning af anlægget. SC-Contur er certificeret og opfylder kravene i DVGW-arbejdsseddel W 534, pkt. 12.14, garanteret utæt ved manglende presning.Ved tæthedsprøvninger med vand kan Viega registrere upressede fittings i trykområdet fra 0,1 MPa–0,65 MPa, ved tør tæthedsprøvning med trykluft eller inerte gasser fra 22 hPa–0,3 MPa.Mærkning•Grøn prik på prestilslutningenPakningerEPDM, sorte (ethylen-propylen-dien-kautsjuk), op til 110 °C, ikke modstandsdygtige over for kulbrinte-opløsningsmidler, klorerede kulbrinter, terpentin, benzinDimensioner/materialeStandardstørrelser: d 12, 15, 18, 22, 28, 35, 42, 54 af kobberXL-størrelser: d 64,0 af kobberXL-størrelser: d 76,1, 88,9, 108,0 af rødgodsPresfitting med gevindtilslutning af rødgods: d 12-54, 76,1-108,0Presfitting med gevindtilslutning af kobber: d 64,0AnvendelsesområderDrikkevandOpvarmning/radiatortilslutningRegnvandTrykluft, inerte gasserKølevandsledningerIndustriAnlægsbyggeriSpecialanvendelsermed EPDM-pakning, fra fabrikkens side•stationære sprinkler-slukningsanlæg – med VdS-certifikat G 4980009 til størrelserne DN20-DN50 sammen med kobberrør iht. DIN EN 1057 R290 (hårde)med FKM-pakning (tilbehør)•Solvarmeanlæg med flade solfangere/vakuum-solfangere•Fjernvarmeforsynings- og lavtryksdampanlægI tilfælde af anvendelse til andre end de beskrevne anvendelsesområder skal der tages kontakt til Viega Service Center for at afstemme materialer.DriftsbetingelserDrikkevands-installation•Driftstemperatur max. 85 °C•Driftstryk max. 1,6 MPaVarme-installation•Driftstemperatur max. 110 °C•Driftstryk max. 1,6 MPaBemærkOverhold strømningsretningen!Komponenter af kobber må ikke monteres inden forzinkede jernbaserede materialer!Bemærkning – anvendelsesbegrænsninger drikkevandRør og fittings af kobber må kun bruges, hvis pH-værdien for drikkevandet er pH = 7,4, eller hvis den samlede mængde organisk kulstof ikke overskrider TOCmax = 1,5 mg/l ved værdier på pH = 7,0-7,4!Bemærkning – anvendelsesbegrænsninger varmeanlægOverhold VDI 2035 og DIN EN 12828!TilladelserProfipress•DVGW-reg.-nr. DW-8511AP3139Profipress XL•DVGW-reg.-nr. DW-8511AT2347Anvendelse af presværktøjFunktionssikkerheden på Viega presfittingsystemer afhænger først og fremmest af, at de presmaskiner og det presværktøj, der anvendes, er i perfekt stand. Til fremstilling af presfittings anbefaler vi derfor at bruge Viega presværktøj og at få dette presværktøj kontrolleret regelmæssigt af autoriserede servicecentre.Tekniske dataPresfittings og komponenter bliver kontinuerligt forbedret. Ved behov kan de aktuelle Z- og indbygningsmål ses i download-området på Viegas hjemmeside: www.viega.dkTilbehør til anvendelse med Easytop-armaturer, se produktområdet afspærringsventiler. viega:pim webtools - ©2010-2016 Viega Gmbh & Co. KG Eine Applikation ihres Geschaftsbereichs Innovation.
