- Varenr.:7522602659
- EAN nr.:3606480688591
- Typenr.:RXG11P7
Måske interessant?
Beskrivelse
Stikbensrelæ med testknap

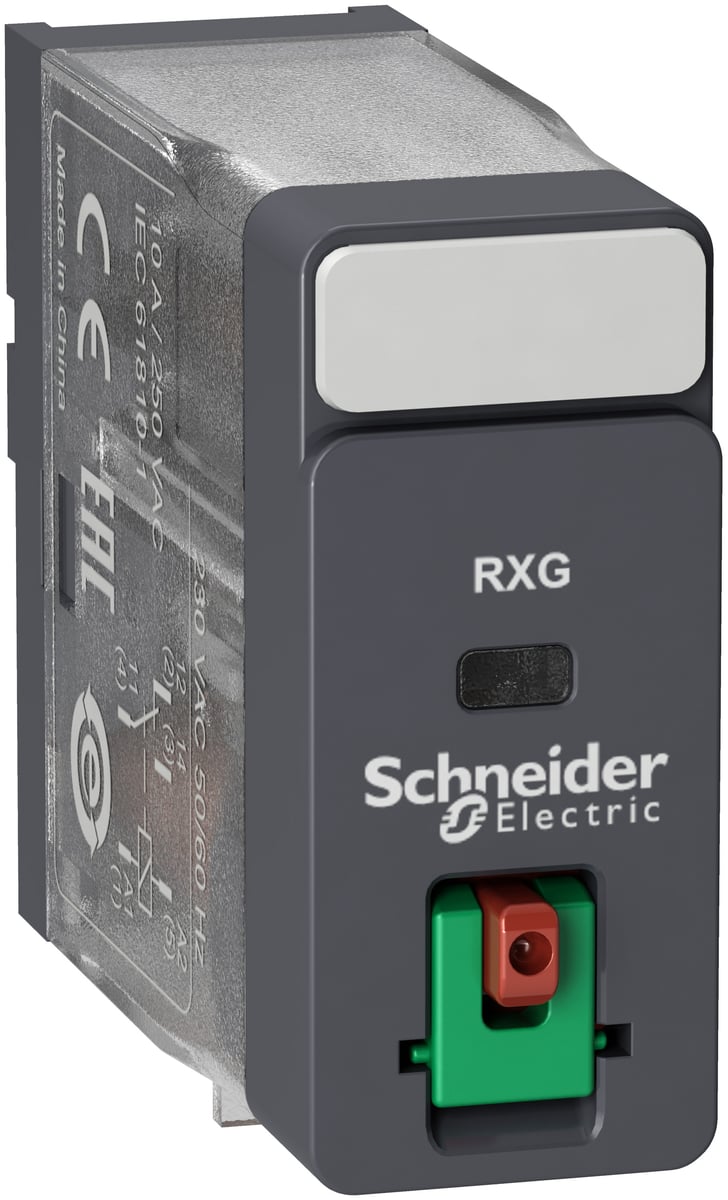

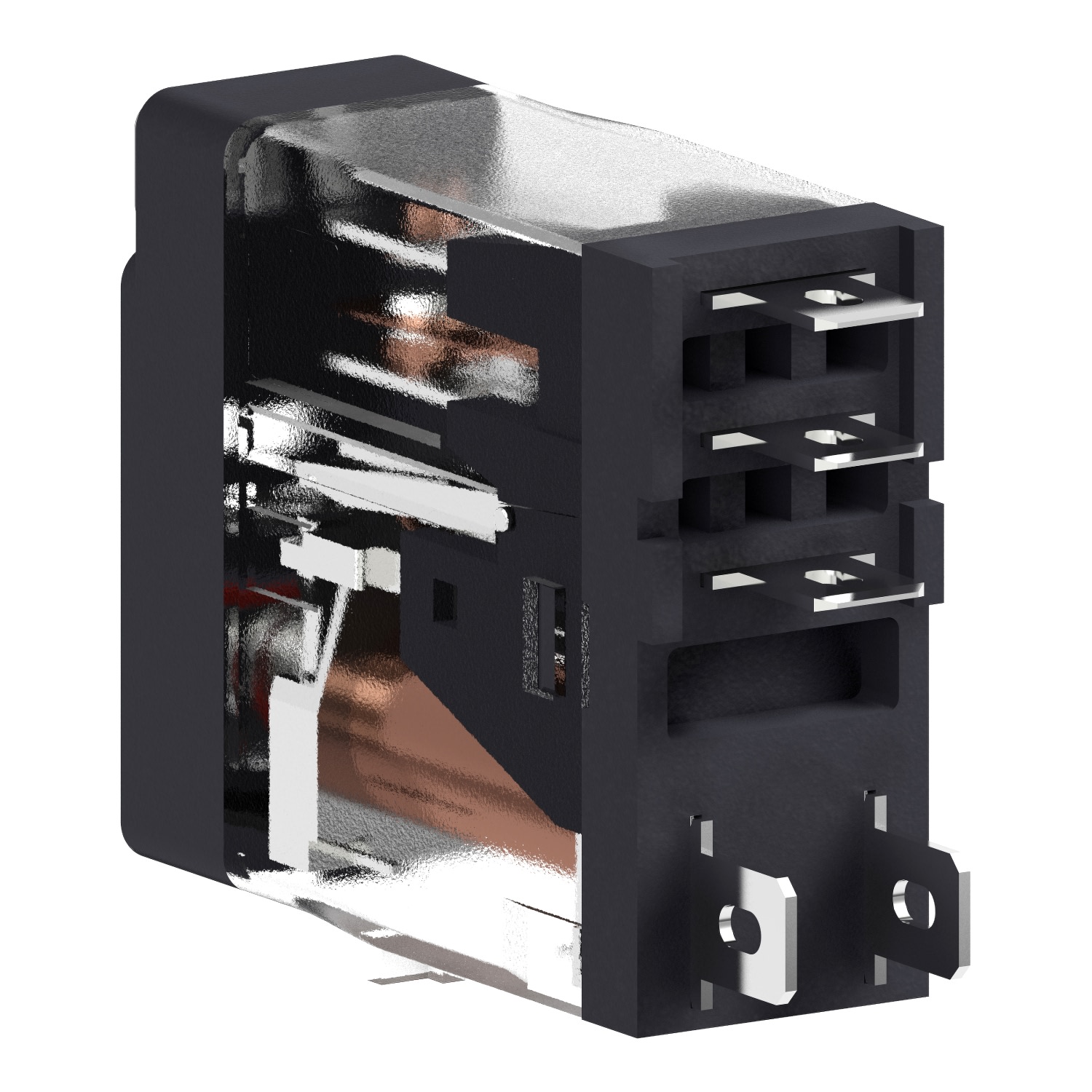

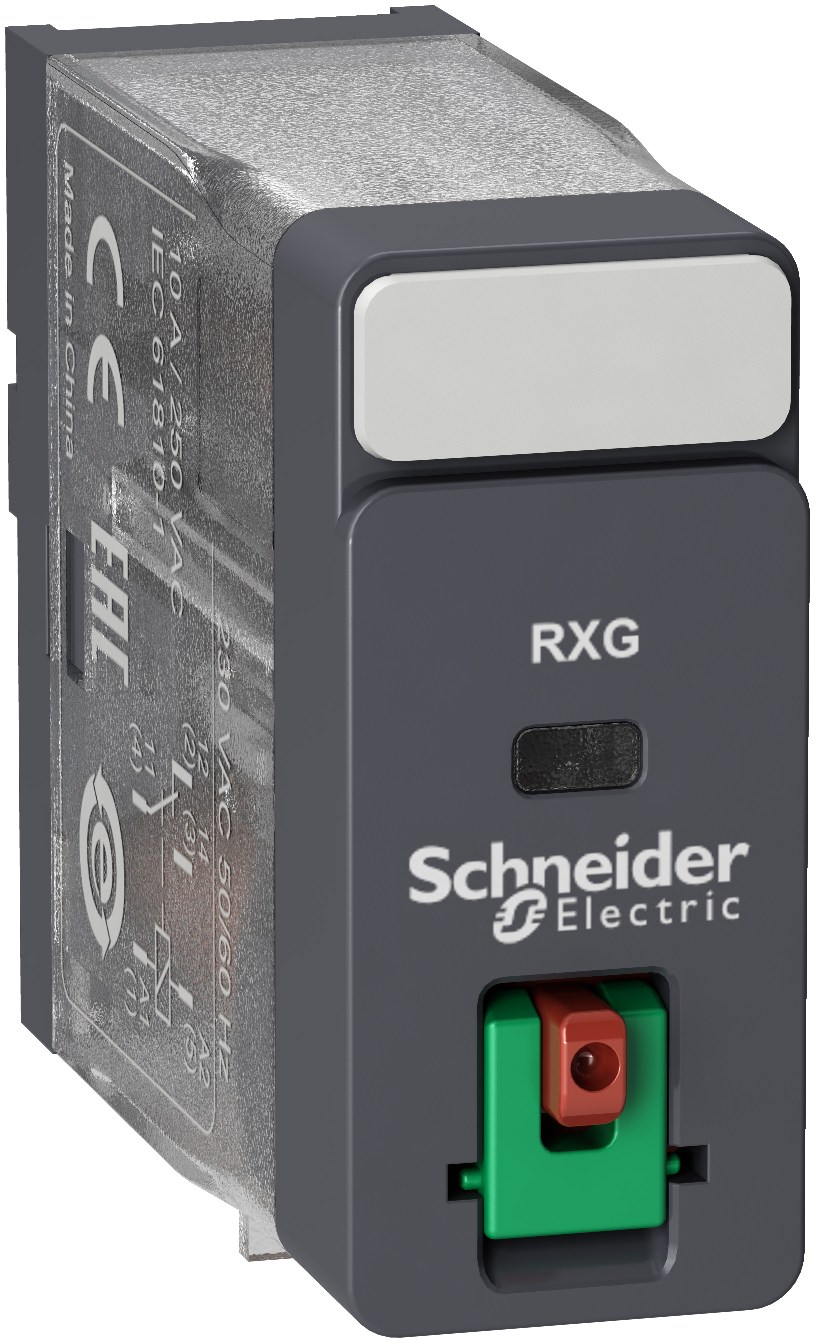

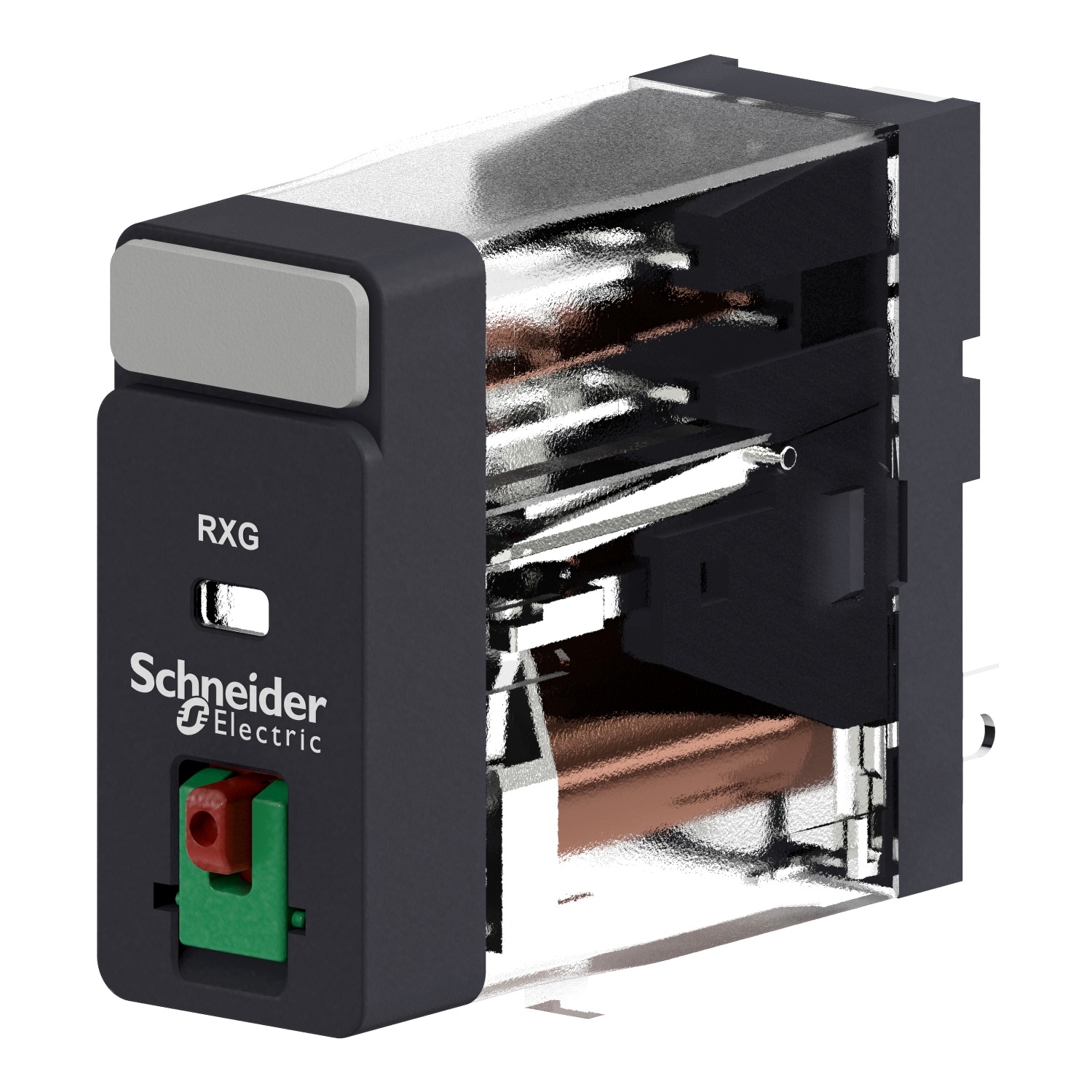

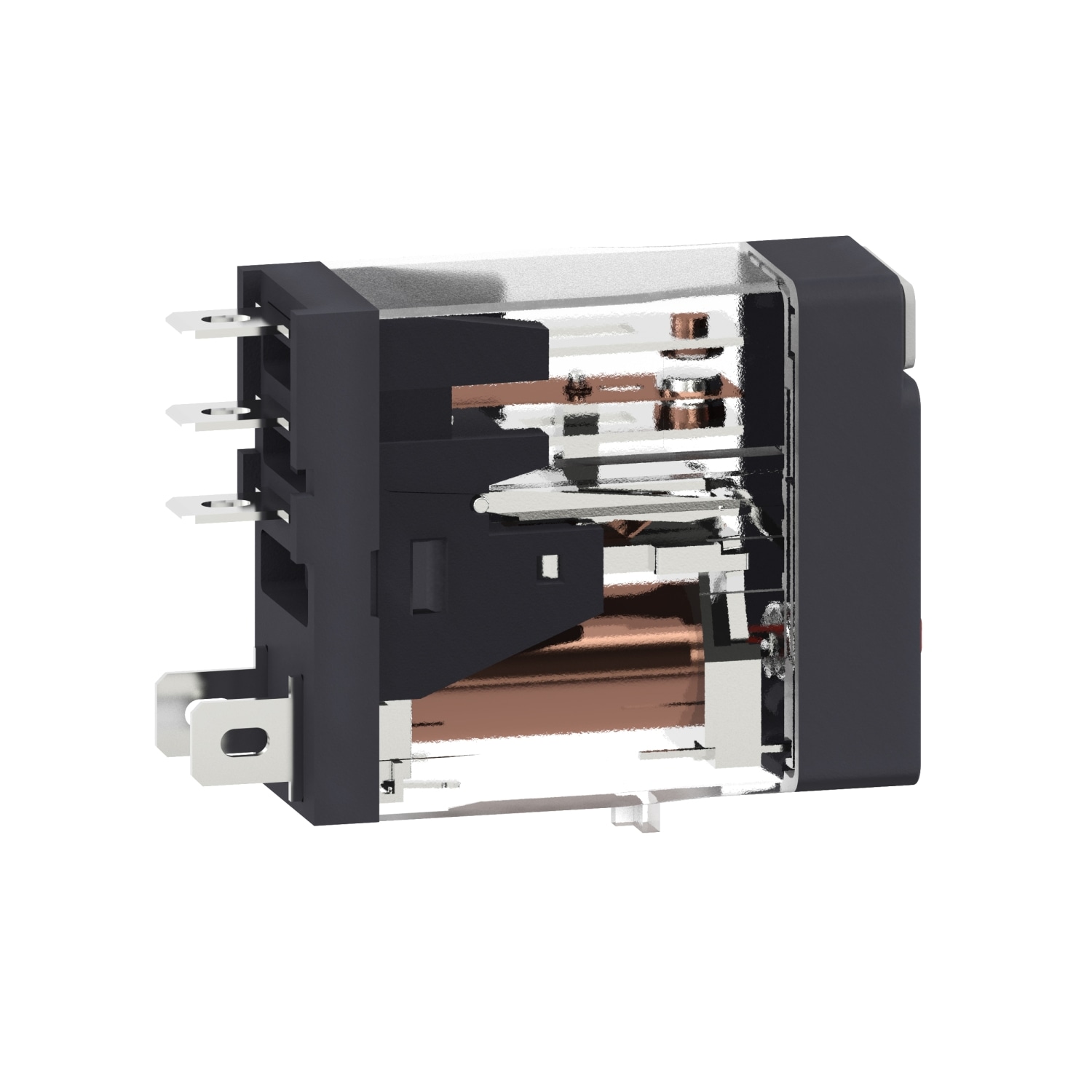

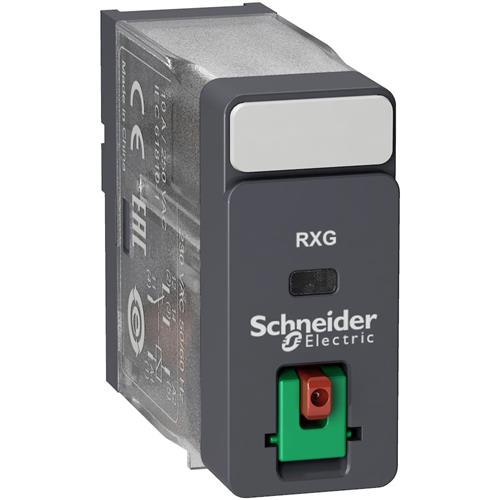

Schneider Harmony RXG11P7 er et stikbensrelæ med én C/O AgSn-kontakt, en mærkestrøm på 10 A og en 230 VAC-spole. Relæet har indbygget testknap, mekanisk indikator og påbygget mærkeplade til opmærkning.
Testknappen kan påvirkes momentant med den røde knap eller tvangskobles ved at vippe den grønne del op. En orange markering i den mekaniske indikator viser, om relæet er trukket.
Funktioner og specifikationer
- Kontakttype: 1 C/O, enkeltkontakt, AgSn
- Mærkestrøm: 10 A
- Spolespænding: 230 V AC ved 50 og 60 Hz
- Egetforbrug: 0,82 VA
- Mindste indkoblingsstrøm på kontaktsættet: 100 mA
- Angivet levetid: 100.000 koblinger, afhængigt af belastningsgrad og type
- Kapslingsklasse: IP40
- Relæteknologi: RT I i henhold til IEC 61810-7
- Omskiftningskarakteristik: monostabil
- Polarisering: upolariseret
- Elektrisk tilslutning: fladstifttilslutning
- Mål: 13 mm bred, 34,5 mm høj og 28,8 mm dyb
- Ingen indbygget LED-visning
Montering og kompatibilitet
Relæet leveres uden sokkel og er beregnet til RGZ-relæsokler. Det kan anvendes med RGZE1S35M med skrueklemmer eller RGZE05P med push-in-fjederklemmer. Soklerne RGZE1SxxM og RGZExxP har separate terminaler til forsyning og kontaktsæt. RXG-serien beskrives med en bredde på 16 mm og kraftige stikben, som er kompatible med øvrige mærker i branchen.
Der kan indsættes et beskyttelsesmodul direkte i relæsoklen. Mulige modultyper er diode, varistor eller RC-led. Sokler kan forbindes med en sløjfeskinne eller en laske afhængigt af sokkeltypen. Sløjfeskinnen RGZS08 kan forbinde op til 8 relæer. Yderligere opmærkning af soklen kan foretages med RSZL300-opmærkningsplader.
RXG-serien og godkendelser
RXG-serien omfatter relæer med enten 1 C/O-kontakt på 10 A eller 2 C/O-kontakter på 5 A, og modeller kan fås med eller uden testknap og indbygget lysdiode. Sokkelmodellerne RGZE1S35M og RGZE1S48M har separate terminaler til forsyning og kontaktsæt.
RXG-serien har UL- og CSA-godkendelse til brug i USA og Canada samt DNV/GL-certifikat til marine applikationer.
Specifikationer
-
Varenummer:7522602659
-
EAN nummer:3606480688591Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:RXG11P7Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydekontakter:0.0
-
Antal poler:1 stk
-
Antal skiftekontakter:1.0
-
Antal sluttekontakter:0.0
-
anvendes til:RGZ relæsokler
-
Bredde:13.0 mm
-
Drev polarisering:Upolariseret
-
Dybde:28.8 mm
-
Elektrisk forbindelse:Fladstifttilslutning
-
Højde:34.5 mm
-
Kapslingsklasse IP:IP40
-
Komplet med sokkel:Nej
-
Kontakttype:Enkeltkontakt
-
Mærkstrøm:10A
-
Materiale kontakt:Andet
-
Materiale kontaktindsats:Andet
-
Materiale kontaktoverflade:Andet
-
Med aftagelige klemmer:Nej
-
Med LED-visning:Nej
-
Med tvangsførte kontakter:Nej
-
Nominel strøm:10.0 A
-
Omskiftnings karakteristik:Monostabil
-
Relæ teknologi i henhold til IEC 61810-7:RT I
-
Spænding:230 ACV
-
Spændingstype for betjening:AC
-
Spolespænding 50HZ:230 - 230 V
-
Spolespænding AC 60HZ:230 - 230 V
-
Spolespænding DC:0 - 0 V
-
Strømstyrke:10 A
-
SVHC stof over 0,1%:Ingen
-
Producent/forhandler:Schneider Electric
