Stikbensrelæ Harmony RXG, 10 A, 24 V DC, 1 C/O, RXG11BD

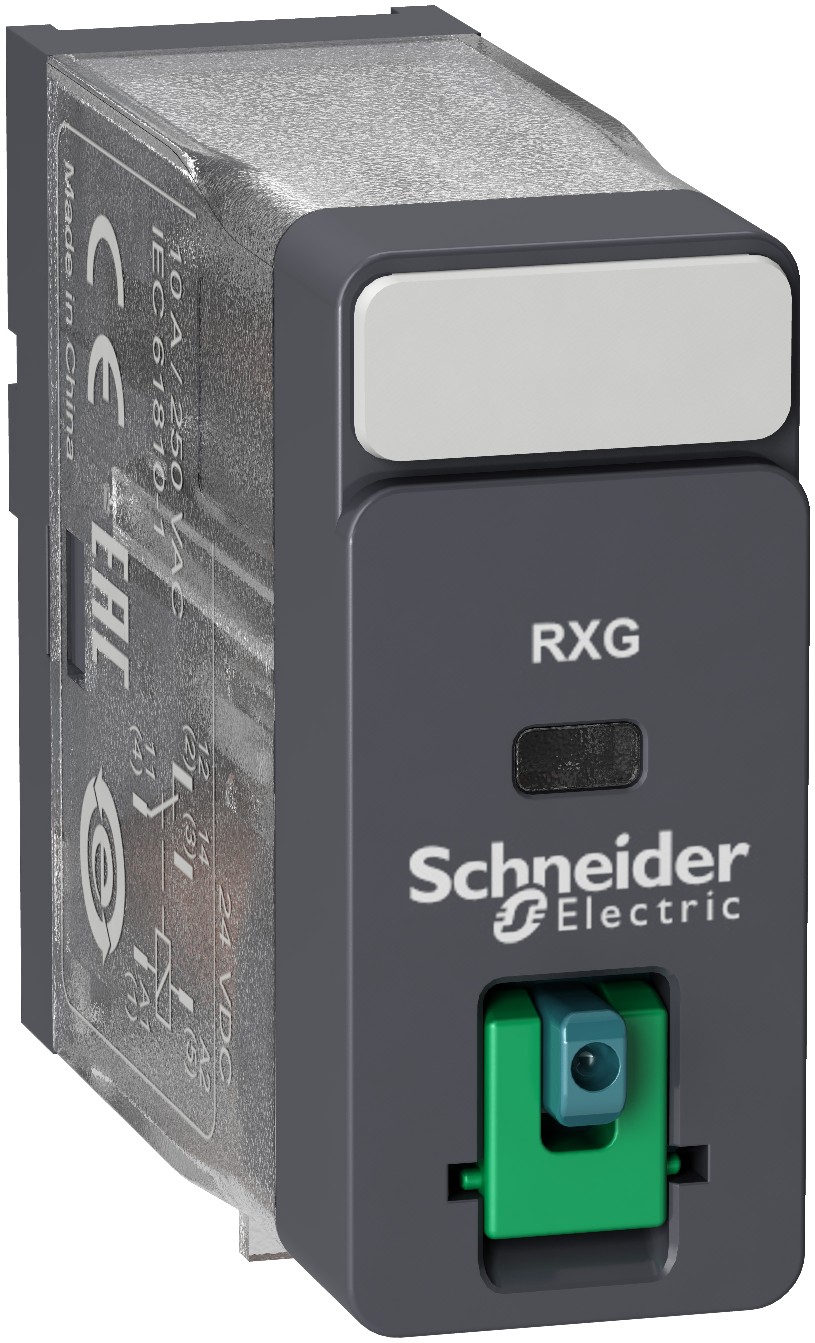

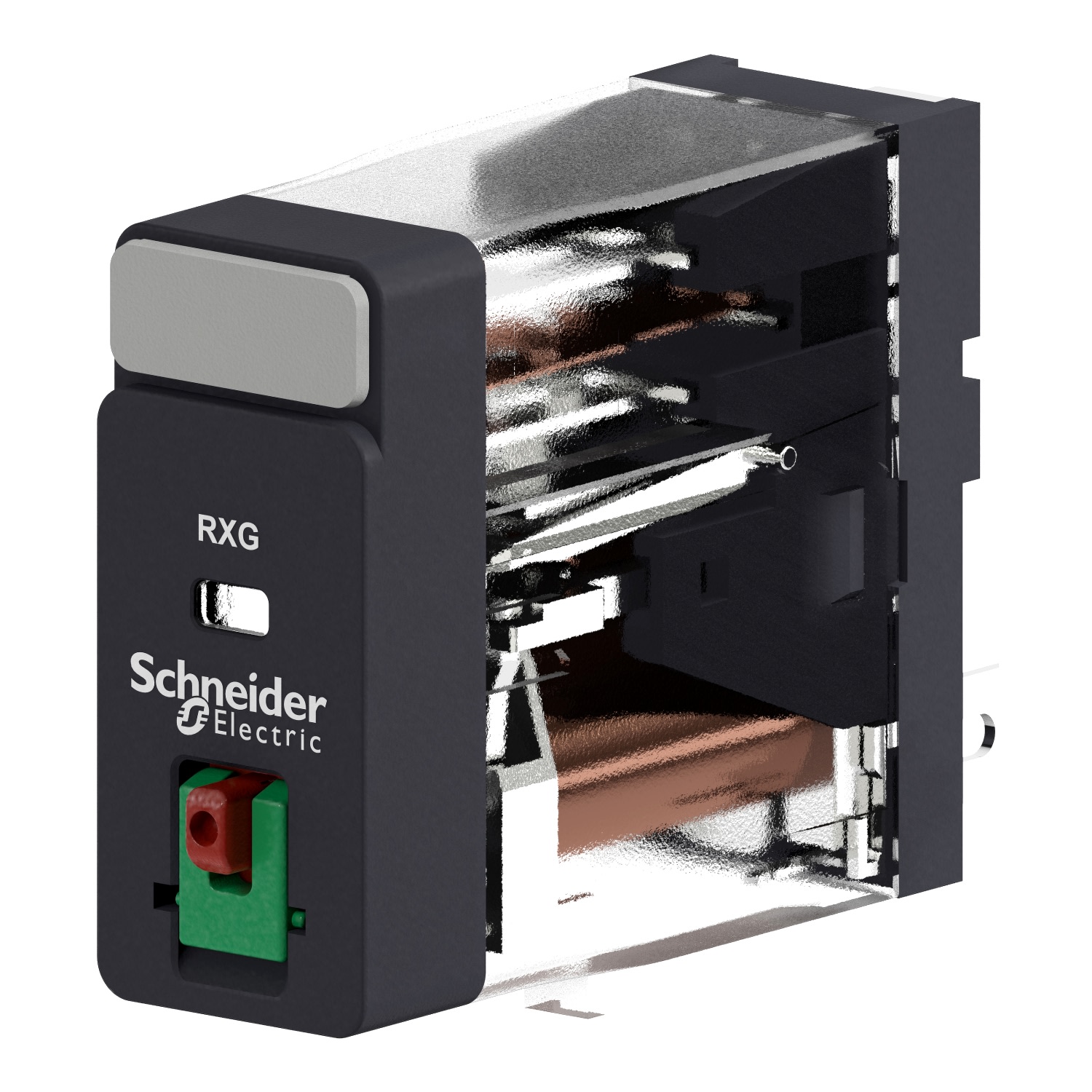

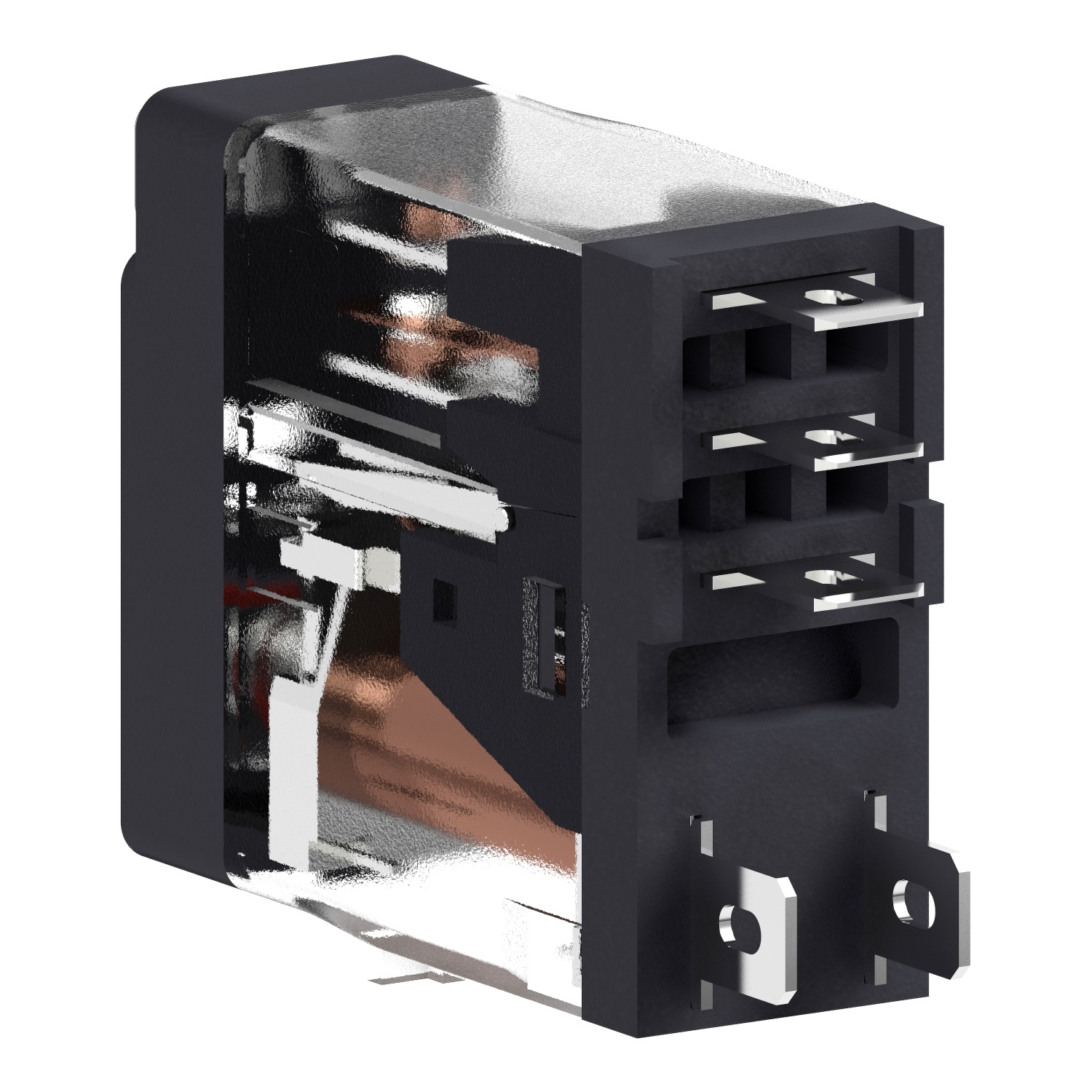

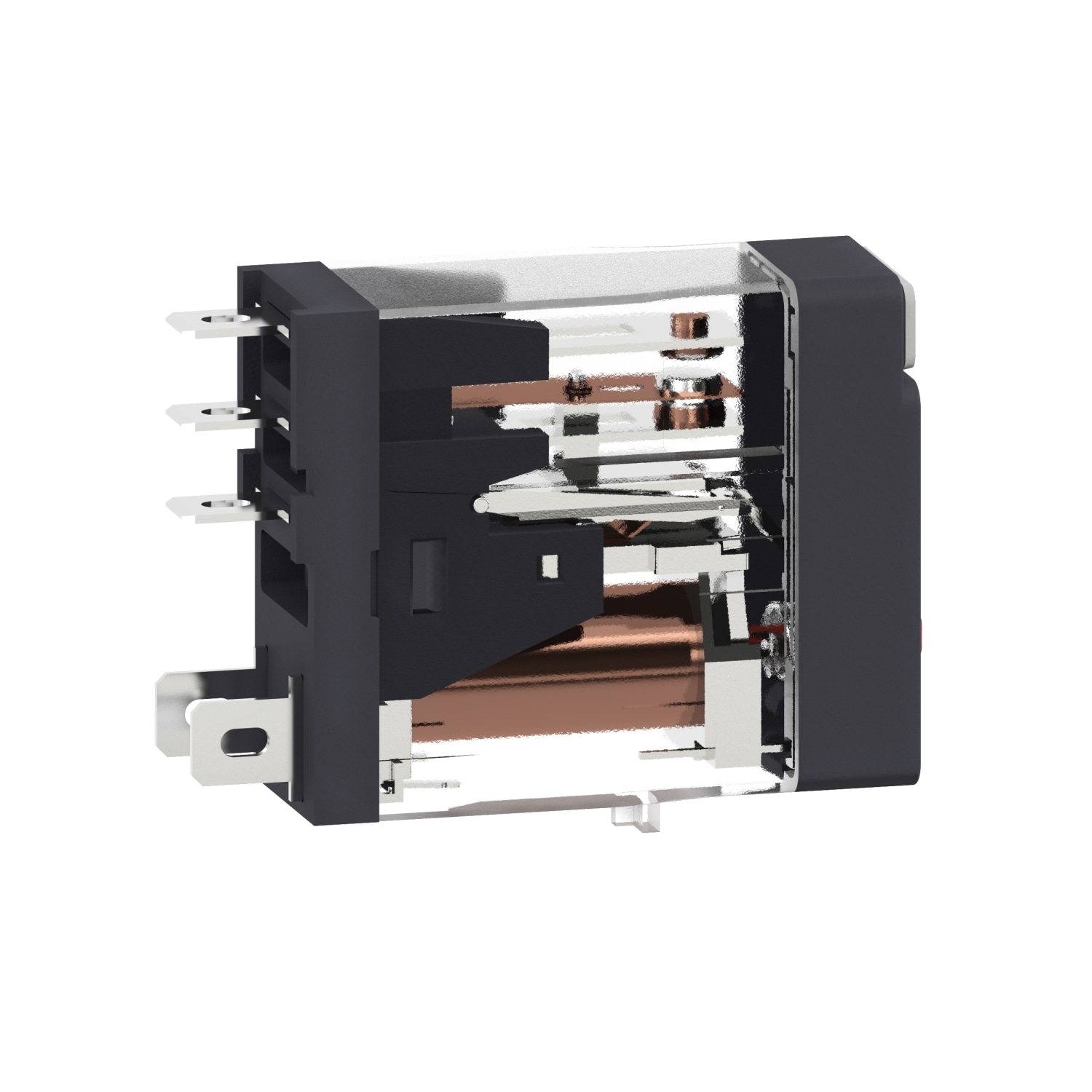

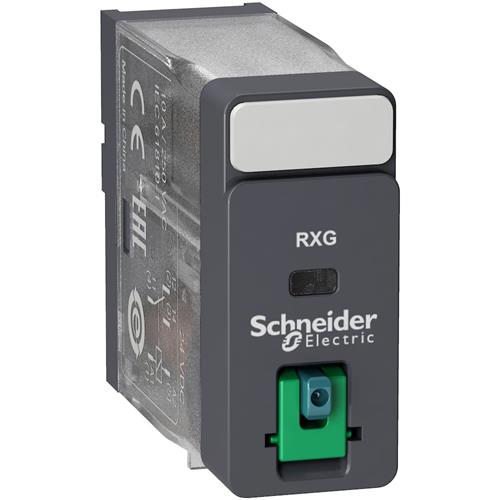

Schneider Electric Harmony RXG11BD stikbensrelæ, 10 A og 24 V DC, set forfra med grøn testknap.Schneider Electric Harmony RXG11BD stikbensrelæ set bagfra med fladstik og gennemsigtigt hus.Schneider Electric Harmony RXG11BD stikbensrelæ set skråt forfra med mærkning og grøn testknap.Schneider Electric Harmony RXG11BD stikbensrelæ set fra siden med synlige indvendige dele og fladstik.Schneider Electric Harmony RXG11BD stikbensrelæ set skråt fra siden med gennemsigtigt hus og testknap.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - torsdag d. 10/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - torsdag d. 10/12
GLS Erhverv49,00 kr.Mandag d. 30/11 - torsdag d. 10/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - torsdag d. 10/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Stikbensrelæ med 1 C/O AgSn-kontakt, 10 A, 24 V DC og testknap. Passer til RGZ-relæsokler og leveres uden sokkel. Læs mere…
  • Varenr.:
    7522602578
  • EAN nr.:
    3606480688621
  • Typenr.:
    RXG11BD
pr. stk. inkl. moms
52,00 kr.

Måske interessant?

Beskrivelse

Stikbensrelæ med testknap

Harmony RXG11BD er et polariseret, monostabilt stikbensrelæ med én C/O AgSn-kontakt på 10 A og 24 V DC forsyning. Relæet har fladstifttilslutning og passer til RGZ-relæsokler. Det leveres uden sokkel.

RXG-serien har kraftige stikben og beskrives med en bredde på 16 mm. Den angivne bredde for RXG11BD er 13 mm. Serien er kompatibel med relæsokler fra øvrige mærker i branchen.

  • Indbygget testknap: tryk på den blå knap for momentan påvirkning, eller vip den grønne del op for tvangskobling.
  • Mekanisk indikator med orange mærke viser, om relæet er trukket.
  • Påbygget mærkeplade til opmærkning af relæet.
  • Ingen indbygget LED-visning og ingen tvangsførte kontakter.
  • Kapslingsklasse IP40 og relæteknologi RT I i henhold til IEC 61810-7.

Tekniske data

  • Spolespænding: 24 V DC.
  • Nominel strøm: 10 A.
  • Mindste indkoblingsstrøm på kontaktsættet: 100 mA.
  • Egetforbrug: 0,53 W.
  • Mål: 13 mm bred, 34,5 mm høj og 28,8 mm dyb.
  • Levetid: 100.000 koblinger, afhængigt af belastningsgrad og type.

Kompatibilitet og tilbehør

Relæet kan anvendes med RGZE1S35M-sokkel med skrueklemmer eller RGZE05P-sokkel med push-in-fjederklemmer. Sokler i serierne RGZE1SxxM og RGZExxP har separate terminaler til forsyning og kontaktsæt. RGZE1S35M og RGZE1S48M er nævnt med separate terminaler.

Et beskyttelsesmodul med diode, varistor eller RC-led kan monteres direkte i relæsoklen. Soklen kan mærkes med RSZL300-opmærkningsplader. Afhængigt af sokkeltypen kan flere sokler forbindes med en sløjfeskinne eller en laske. Sløjfeskinnen RGZS08 kan forbinde op til 8 relæer.

RXG-serien

RXG-serien fås også med 2 C/O-kontakter på 5 A og i varianter med eller uden testknap og indbygget lysdiode. Serien har UL- og CSA-godkendelse til brug i USA og Canada samt DNV/GL-certifikat til marine applikationer.

Specifikationer

  • Varenummer:
    7522602578
  • EAN nummer:
    3606480688621
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    RXG11BD
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydekontakter:
    0.0
  • Antal poler:
    1 stk
  • Antal skiftekontakter:
    1.0
  • Antal sluttekontakter:
    0.0
  • anvendes til:
    RGZ relæsokler
  • Bredde:
    13.0 mm
  • Drev polarisering:
    Polariseret
  • Dybde:
    28.8 mm
  • Elektrisk forbindelse:
    Fladstifttilslutning
  • Højde:
    34.5 mm
  • Kapslingsklasse IP:
    IP40
  • Komplet med sokkel:
    Nej
  • Kontakttype:
    Enkeltkontakt
  • Mærkstrøm:
    10A
  • Materiale kontakt:
    Andet
  • Materiale kontaktindsats:
    Andet
  • Materiale kontaktoverflade:
    Andet
  • Med aftagelige klemmer:
    Nej
  • Med LED-visning:
    Nej
  • Med tvangsførte kontakter:
    Nej
  • Nominel strøm:
    10.0 A
  • Omskiftnings karakteristik:
    Monostabil
  • Relæ teknologi i henhold til IEC 61810-7:
    RT I
  • Spænding:
    24 DCV
  • Spændingstype for betjening:
    DC
  • Spolespænding 50HZ:
    0 - 0 V
  • Spolespænding AC 60HZ:
    0 - 0 V
  • Spolespænding DC:
    24 - 24 V
  • Strømstyrke:
    10 A
  • SVHC stof over 0,1%:
    Ingen
  • Producent/forhandler:
    Schneider Electric
