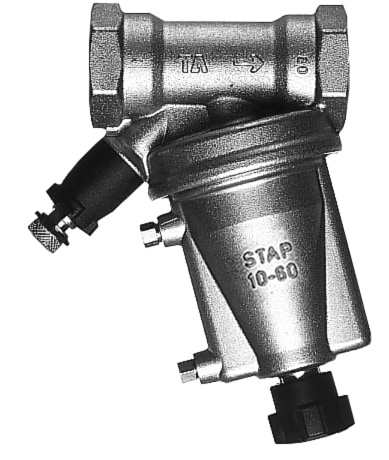

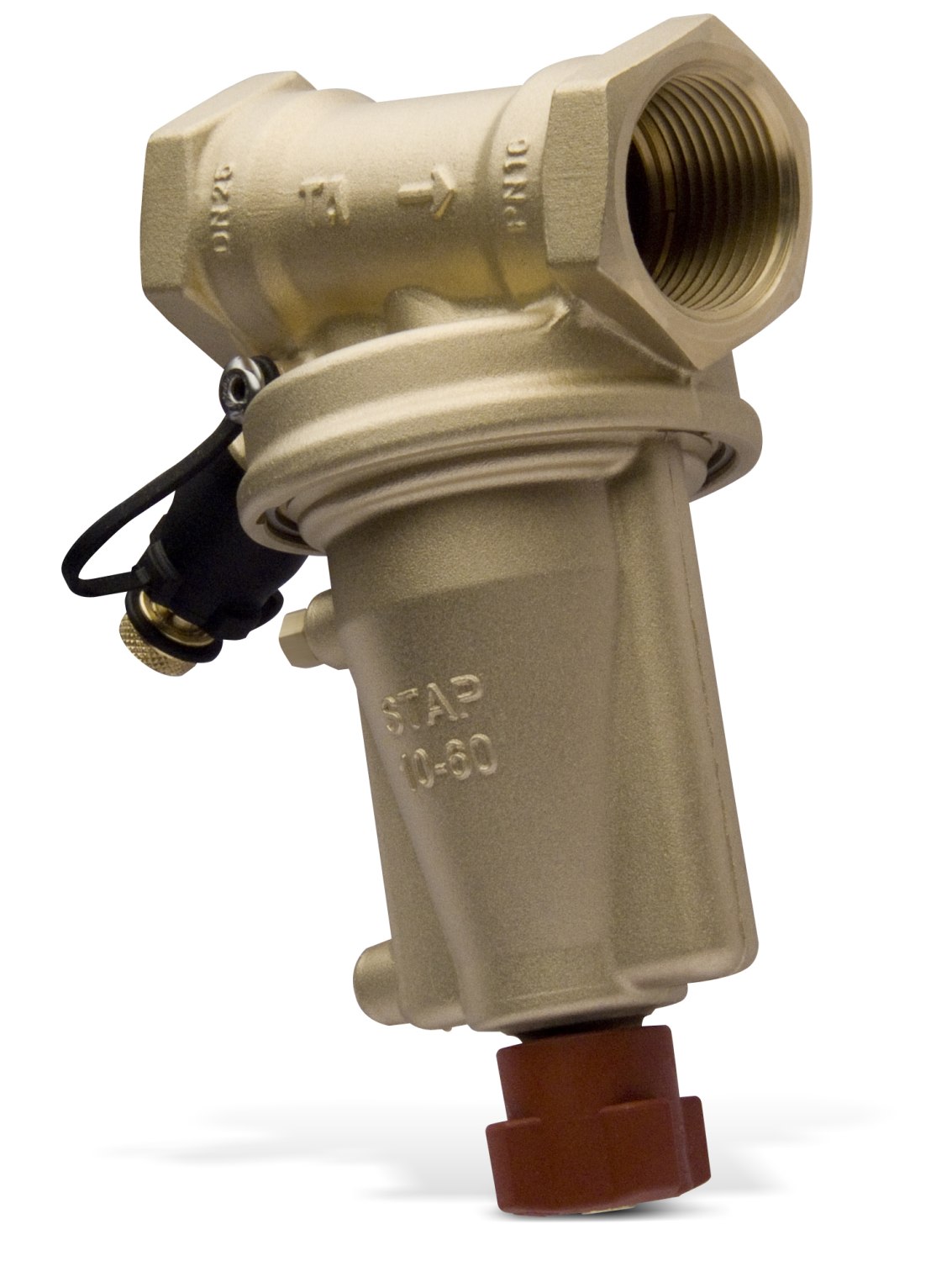

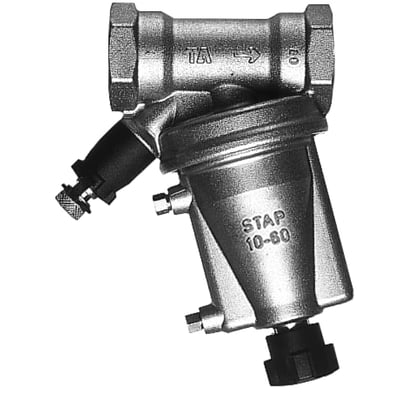

TA STAP differenstrykregulator DN25. 1". 10-60 Kpa
Beskrivelse
Differenstrykreguleret ventil, som har til formål at holde et konstant differenstryk til f.eks. en kreds i et varme- eller køleanlæg med stort pumpetryk. Ved at maxbegrænse differenstrykket over kredsen elimineres støjproblemer som ellers kan opstå i f.eks. termostatstyrede radiatorventiler ved stort pumpetryk.

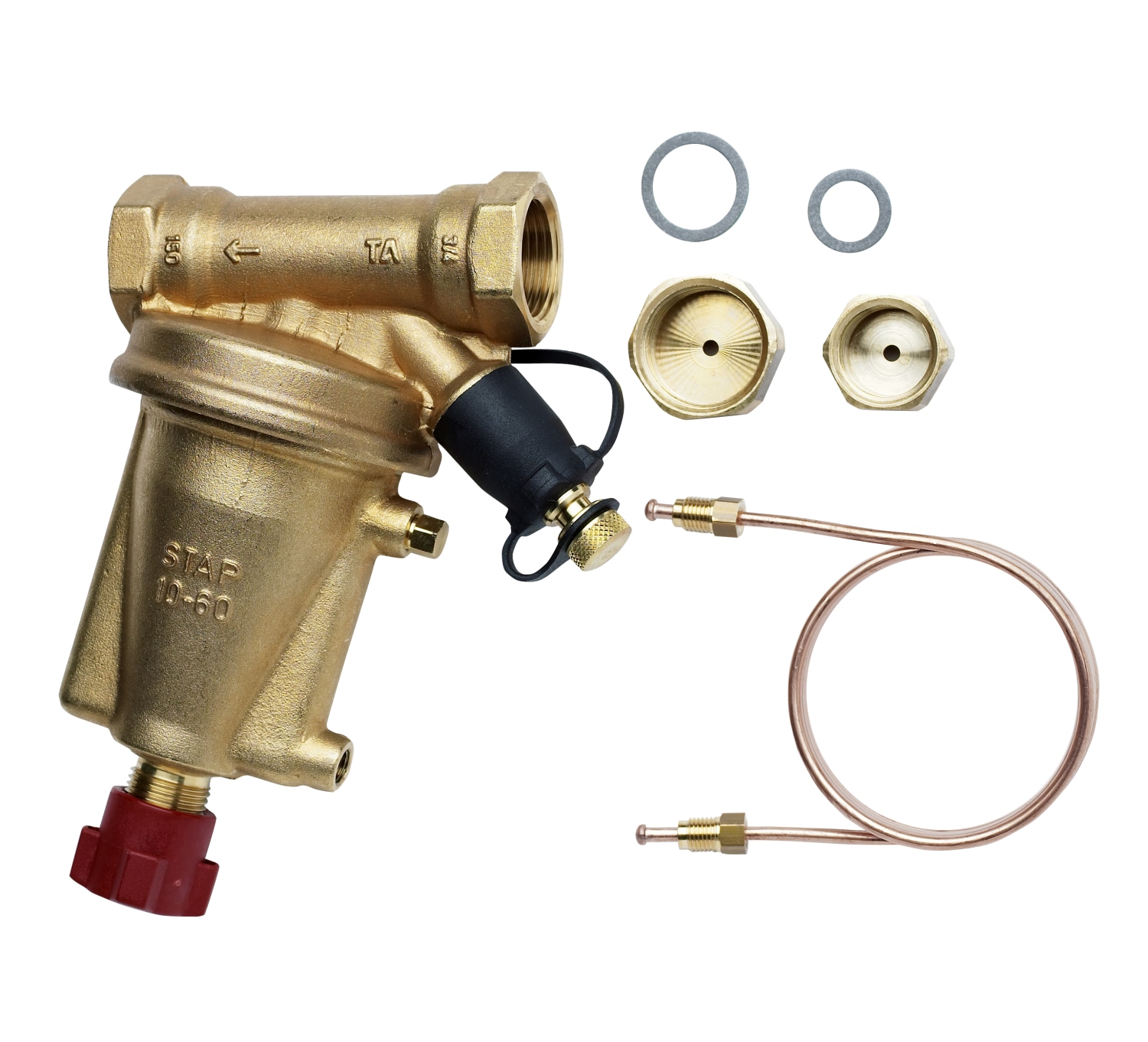

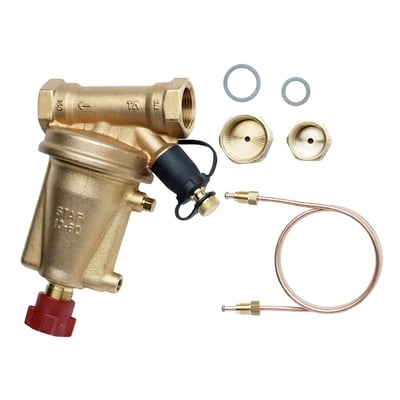

STAP placeres i returledningen og er forbundet via signalledning med en måleventil, STAM eller SATD, placeret i fremløbsledningen. STAM/D fungerer også som måleventil for flow, tryk og differenstryk, samt afspærring på fremløbet.
STAP kan monteres i såvel nye som i eksisterende anlæg. Kræver ikke unødigt højt pumpetryk.
Justerbart Differenstryk kan tilpasses anlægsbehovet.
Aftapning (som tilbehør)
Trykklasse = PN 16
Max. Differenstryk = 250 kPa
Max. Arbejdstemperatur = 120°C
Min. arbejdstemperatur = -20°C.
Indstillingsområde:
DN 15 25 = 10 - 60 kPa
DN 32 50 = 20 - 80 kPa
DN 32 40 = 10 - 40 kPa
Materiale:
Ventilhus = AMETAL®
Overdel = AMETAL®
O-ringe = EPDM-gummi
Sædetætning = Kegle med EPDM-ring
Membran = EPDM-gummi
Fjeder = Rustfrit stål
Håndhjul = Polyamid
Mærkning:
Hus = PN 16/150, DN, tommeangivelse.
Overdel = STAP, DpL 10-40, 10-60 resp. 20-80.
STAP placeres i returledningen og er forbundet via signalledning med en måleventil, STAM eller SATD, placeret i fremløbsledningen. STAM/D fungerer også som måleventil for flow, tryk og differenstryk, samt afspærring på fremløbet.
STAP kan monteres i såvel nye som i eksisterende anlæg. Kræver ikke unødigt højt pumpetryk.
Justerbart Differenstryk kan tilpasses anlægsbehovet.
Aftapning (som tilbehør)
Trykklasse = PN 16
Max. Differenstryk = 250 kPa
Max. Arbejdstemperatur = 120°C
Min. arbejdstemperatur = -20°C.
Indstillingsområde:
DN 15 25 = 10 - 60 kPa
DN 32 50 = 20 - 80 kPa
DN 32 40 = 10 - 40 kPa
Materiale:
Ventilhus = AMETAL®
Overdel = AMETAL®
O-ringe = EPDM-gummi
Sædetætning = Kegle med EPDM-ring
Membran = EPDM-gummi
Fjeder = Rustfrit stål
Håndhjul = Polyamid
Mærkning:
Hus = PN 16/150, DN, tommeangivelse.
Overdel = STAP, DpL 10-40, 10-60 resp. 20-80.
Specifikationer
Brand | IMI TA |
---|---|
EAN | 7318793623409 |
Funktion | Dynamisk |
Typenummer | 52265025, 52 265-025 |
