Name: 2811446 MACX MCR-UI-UI-NC, 3-vejs-skilleforstærker
Brand: Phoenix Contact
SKU: 5401008692
Price: 3817 DKK
Availability: BackOrder

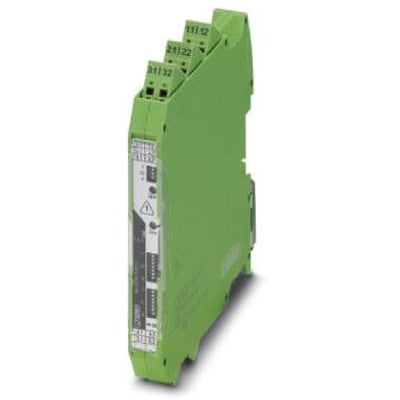

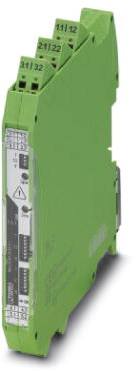

Phoenix Contact Macx MCR-UI-UI-NC 3-vejs skilleforstærker i grøn, vist fra siden, med tydelige skrueterminaler og mærkninger.

Skaffevare

GLS Pakkeshop 39,00 kr. (leveres lørdag d. 7/11 - torsdag d. 19/11)

Metode	Pris	Leveres
GLS Pakkeshop	39,00 kr.	Lørdag d. 7/11 - torsdag d. 19/11
GLS Erhverv	49,00 kr.	Mandag d. 9/11 - torsdag d. 19/11
GLS Hjemmelevering	59,00 kr.	Mandag d. 9/11 - torsdag d. 19/11
Click&Collect i Svenstrup (9230)	0,00 kr.	Fredag d. 6/11 - onsdag d. 18/11

Oplyste datoer gælder ved bestilling inden mandag 15.30

Se alt fra mærket Phoenix Contact

Konfigurerbar 1-kanals 3-vejs-skilleforstærker med galvanisk adskillelse, DIP-switch-indstilling, SIL 2 og standardkonfiguration 0–10 V ind / 0–20 mA ud. Læs mere…

Varenr.:
5401008692
EAN nr.:
4046356288927
Typenr.:
MACX MCR-UI-UI-NC

pr. stk. inkl. moms

3.817,00 kr.

Måske interessant?

3274054 PTFIX-NS35 DIN-skinneadapter, lige
9,10 kr.
Endeholder CLIPFIX 35, 3022218
6,40 kr.
Endeplade, D-ST 2,5, 3030417, grå
5,40 kr.
Skilleplade ATP-ST QUATTRO, 3030815
5,20 kr.
Jordklemme PT 2,5-PE, 3209536
21,25 kr.
Endeplade, D-ST 2,5-QUATTRO, 2,5 mm², grå, 3030514
4,90 kr.
Endeholder CLIPFIX 35-5, 3022276
6,40 kr.
Endeplade D-PT 6, 6 mm², grå, 3212044
4,90 kr.
Phoenix adapterstik Sunclix PV-C4F-S 2,5-6 (+), hun, sort
23,50 kr.
Endeplade, D-UT 2,5/10, 2,5 mm², grå, 3047028
6,10 kr.

Se alt fra mærket

Phoenix Contact

Udvalgte kategorier fra mærket

Phoenix Contact logiske styringer

Beskrivelse

Konfigurerbar skilleforstærker

MACX MCR-UI-UI-NC er en konfigurerbar 1-kanals 3-vejs-skilleforstærker med sikker galvanisk adskillelse mellem indgang og udgang samt mellem forsyningsspænding og øvrige strømkredse. Den har 24 V energibrokobling, og signalindstillinger vælges med DIP-switch på forsiden. Enheden understøtter mere end 1600 signaladskillelser. Standardkonfigurationen er 0–10 V indgang og 0–20 mA udgang.

Signalområder

Indgangs- og udgangsområder kan konfigureres. De angivne områder omfatter:

Indgang: ±20 V, ±10 V, ±5 V, ±2 V, ±1 V, 0–30 V, 0–24 V, 0–20 V, 0–10 V, 0–5 V, 0–2 V, 0–1 V, 1–5 V og 2–10 V.
Indgang: −500–500 mV, −300–300 mV, −100–100 mV, −60–60 mV, 0–500 mV, 0–300 mV, 0–200 mV, 0–100 mV og 0–60 mV.
Indgang: ±20 mA, ±10 mA, ±5 mA, 0–20 mA, 0–10 mA, 0–5 mA og 4–20 mA.
Udgang: ±10 V, ±5 V, ±2,5 V, 0–10 V, 0–5 V, 0–2,5 V, 1–5 V og 2–10 V.
Udgang: ±20 mA, ±10 mA, ±5 mA, 0–20 mA, 0–10 mA, 0–5 mA og 4–20 mA.

Montering og specifikationer

Montering: Snap-montage på skinne.
Elektrisk tilslutning: Skrueforbindelse.
Kapslingsklasse: IP20.
Mål: 12,5 mm bred, 112,5 mm høj og 113,7 mm dyb.
DC-mærkespænding: 9,6–30 V.
Effektforbrug: 0,7 W.
Belastning: 600–1000 Ω.
Driftstemperatur: −20 til 70 °C.
Temperaturdrift: 0,008 %/K.
SIL 2 iht. IEC 61508.

Typebetegnelse: MACX MCR-UI-UI-NC. Artikelnummer: 5401008692. EAN: 4046356288927.

Specifikationer

Varenummer:

5401008692
EAN nummer:

4046356288927

Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
Typenummer:

MACX MCR-UI-UI-NC

Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
Antal analoge indgange 0 mA ... 10 mA:

1.0
Antal analoge indgange 0 mV ... 200 mV:

1.0
Antal analoge indgange 0 V ... 10 V:

1.0
Antal analoge indgange 0 V ... 24 V:

1.0
Antal analoge indgange 0 V ... 30 V:

1.0
Antal analoge indgange 0 V ... 5 V:

1.0
Antal analoge indgange -1 V ... 1 V:

1.0
Antal analoge indgange 1 V ... 5 V:

1.0
Antal analoge indgange -10 mA ... 10 mA:

1.0
Antal analoge indgange 10 V ... -10 V:

1.0
Antal analoge indgange -100 mV ... 100 mV:

1.0
Antal analoge indgange -2,5 V ... +2,5 V:

0.0
Antal analoge indgange 2 V ... 10 V:

1.0
Antal analoge indgange -2 V ... 2 V:

1.0
Antal analoge indgange -20 mA ... 20 mA:

0.0
Antal analoge indgange -20 V ... 20 V:

1.0
Antal analoge indgange -300 mV ... 300 mV:

1.0
Antal analoge indgange 4 mA ... 20 mA:

1.0
Antal analoge indgange -5 mA ... 5 mA:

1.0
Antal analoge indgange 5 V ... 0 V:

0.0
Antal analoge indgange 5 V ... 1 V:

0.0
Antal analoge indgange -5 V ... +5 V:

1.0
Antal analoge indgange -500 mV ... 500 mV:

1.0
Antal analoge indgange -60 mV ... 60 mV:

1.0
Antal kanaler:

1.0
Antal udgangsområder 0 mA ... 10 mA:

1.0
Antal udgangsområder 0 mA ... 20 mA:

1.0
Antal udgangsområder 0 mA ... 5 mA:

1.0
Antal udgangsområder 0 mV ... 100 mV:

0.0
Antal udgangsområder 0 mV ... 200 mV:

0.0
Antal udgangsområder 0 mV ... 300 mV:

0.0
Antal udgangsområder 0 mV ... 500 mV:

0.0
Antal udgangsområder 0 mV ... 60 mV:

0.0
Antal udgangsområder 0 V ... 1 V:

0.0
Antal udgangsområder 0 V ... 10 V:

1.0
Antal udgangsområder 0 V ... 2,5 V:

1.0
Antal udgangsområder 0 V ... 2 V:

0.0
Antal udgangsområder 0 V ... 20 V:

0.0
Antal udgangsområder 0 V ... 24 V:

0.0
Antal udgangsområder 0 V ... 30 V:

0.0
Antal udgangsområder 0 V ... 5 V:

1.0
Antal udgangsområder -1 V ... 1 V:

0.0
Antal udgangsområder 1 V ... 5 V:

1.0
Antal udgangsområder -10 mA ... 10 mA:

1.0
Antal udgangsområder 10 V ... 0 V:

0.0
Antal udgangsområder -10 V ... 10 V:

1.0
Antal udgangsområder 10 V ... 2 V:

0.0
Antal udgangsområder -100 mV ... 100 mV:

0.0
Antal udgangsområder -2,5 V ... 2,5 V:

1.0
Antal udgangsområder 2 V ... 10 V:

1.0
Antal udgangsområder -2 V ... 2 V:

0.0
Antal udgangsområder 20 mA ... 0 mA:

0.0
Antal udgangsområder -20 mA ... 20 mA:

1.0
Antal udgangsområder 20 mA ... 4 mA:

0.0
Antal udgangsområder -20 V ... 20 V:

0.0
Antal udgangsområder -300 mV ... 300 mV:

0.0
Antal udgangsområder 4 mA ... 20 mA:

1.0
Antal udgangsområder -5 mA ... 5 mA:

1.0
Antal udgangsområder 5 V ... 0 V:

0.0
Antal udgangsområder 5 V ... 1 V:

0.0
Antal udgangsområder -5 V ... 5 V:

1.0
Antal udgangsområder -500 mV ... 500 mV:

0.0
Antal udgangsområder -60 mV ... 60 mV:

0.0
Belastning:

600 - 1000 Ohm
Bredde:

12.5 mm
Driftstemperaturområde:

-20 - 70 °C
Dybde:

113.7 mm
Effektforbrug:

0.7 W
Egensikker iht. EN 60947-5-6:

False
Elektrisk forbindelse:

Skrueforbindelse
Enhedens byggeform:

Indbygget i enheden
Enhedskontruktion:

Andet
Galvanisk adskillelse mellem udgange:

True
Højde:

112.5 mm
Kapslingsklasse IP:

IP20
Mærkespænding på DC:

9.6 - 30 V
Monteringsmetode:

Snap-montage for skinne
SIL i.h.t. IEC 61508:

2
Strømforsyning:

Andet
Temperaturdrift:

0.008 %/K
Udgang for fejlmelding:

False
Producent/forhandler:

Phoenix Contact
