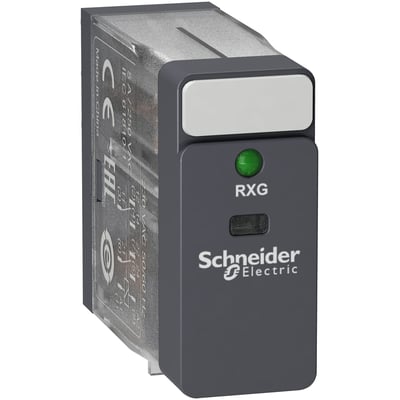

Harmony RXG stikbensrelæ, 5 A, 48 VAC, 2 C/O, med LED, RXG23E7

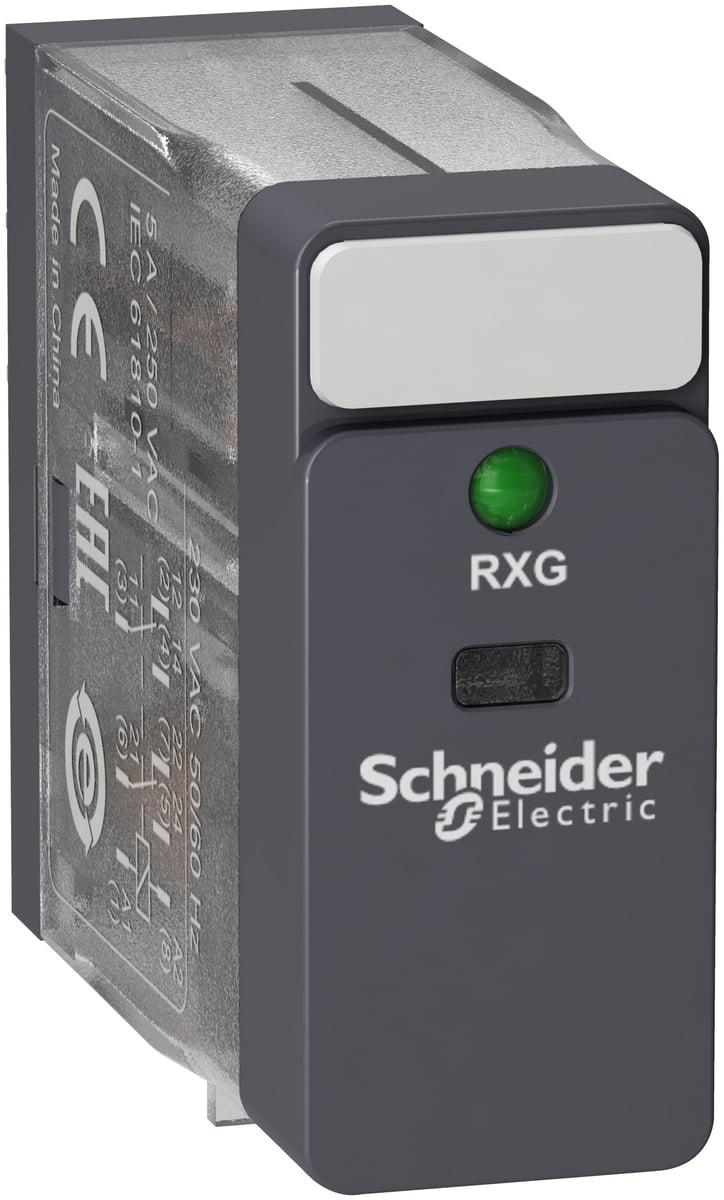

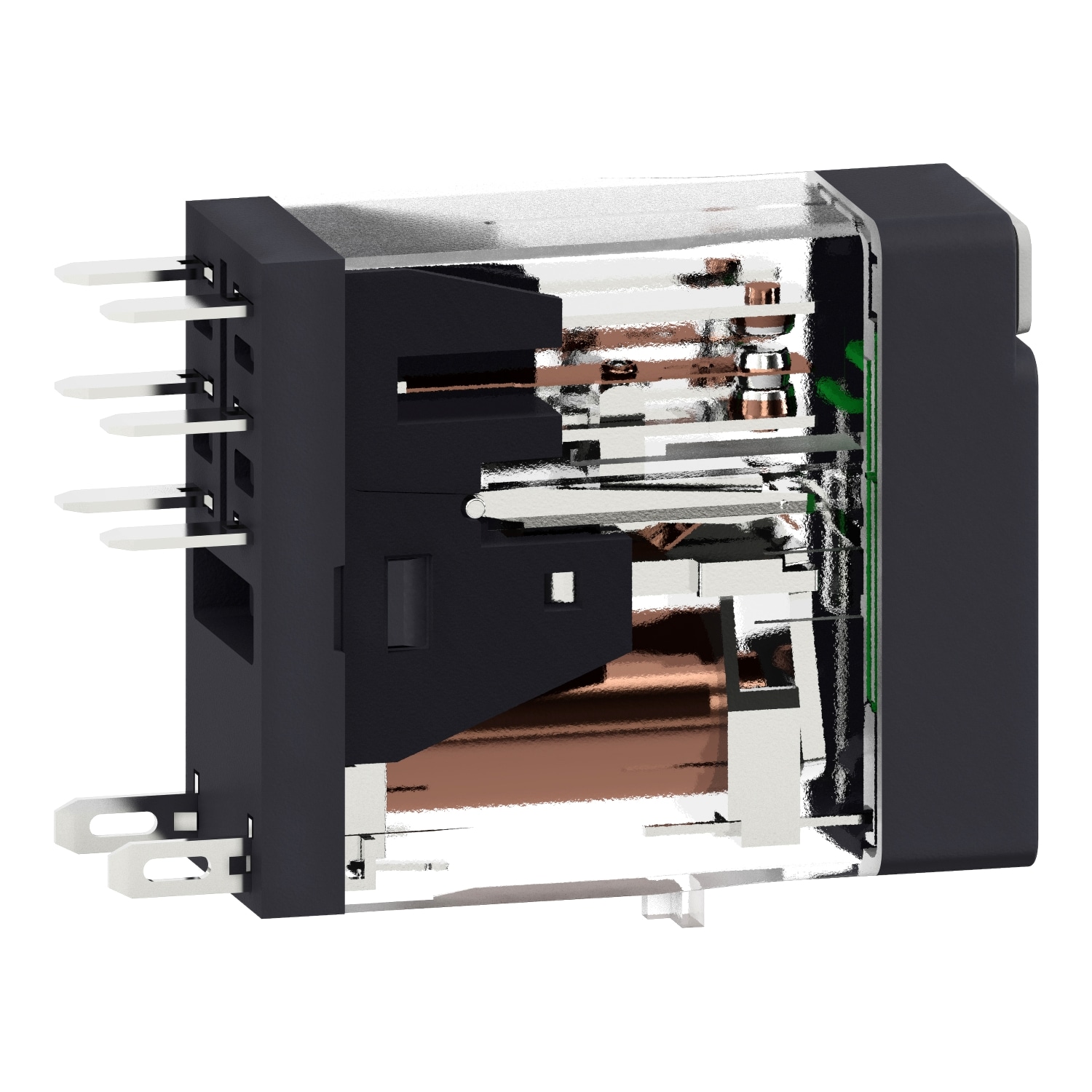

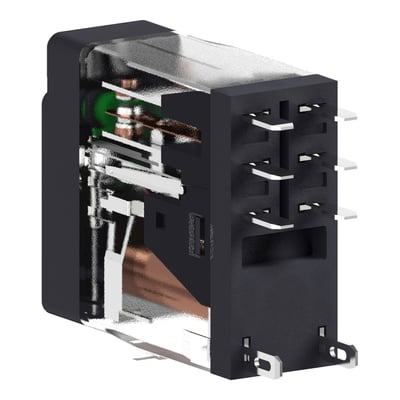

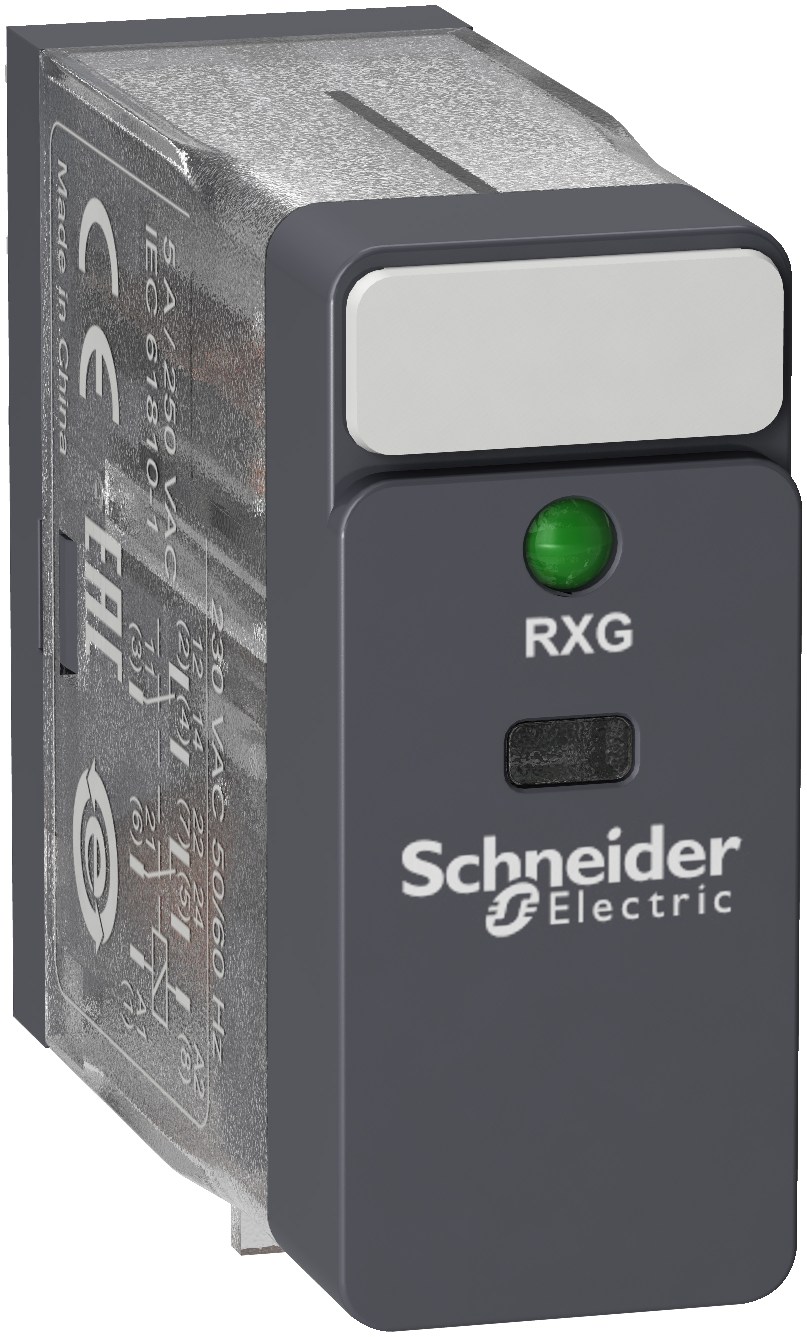

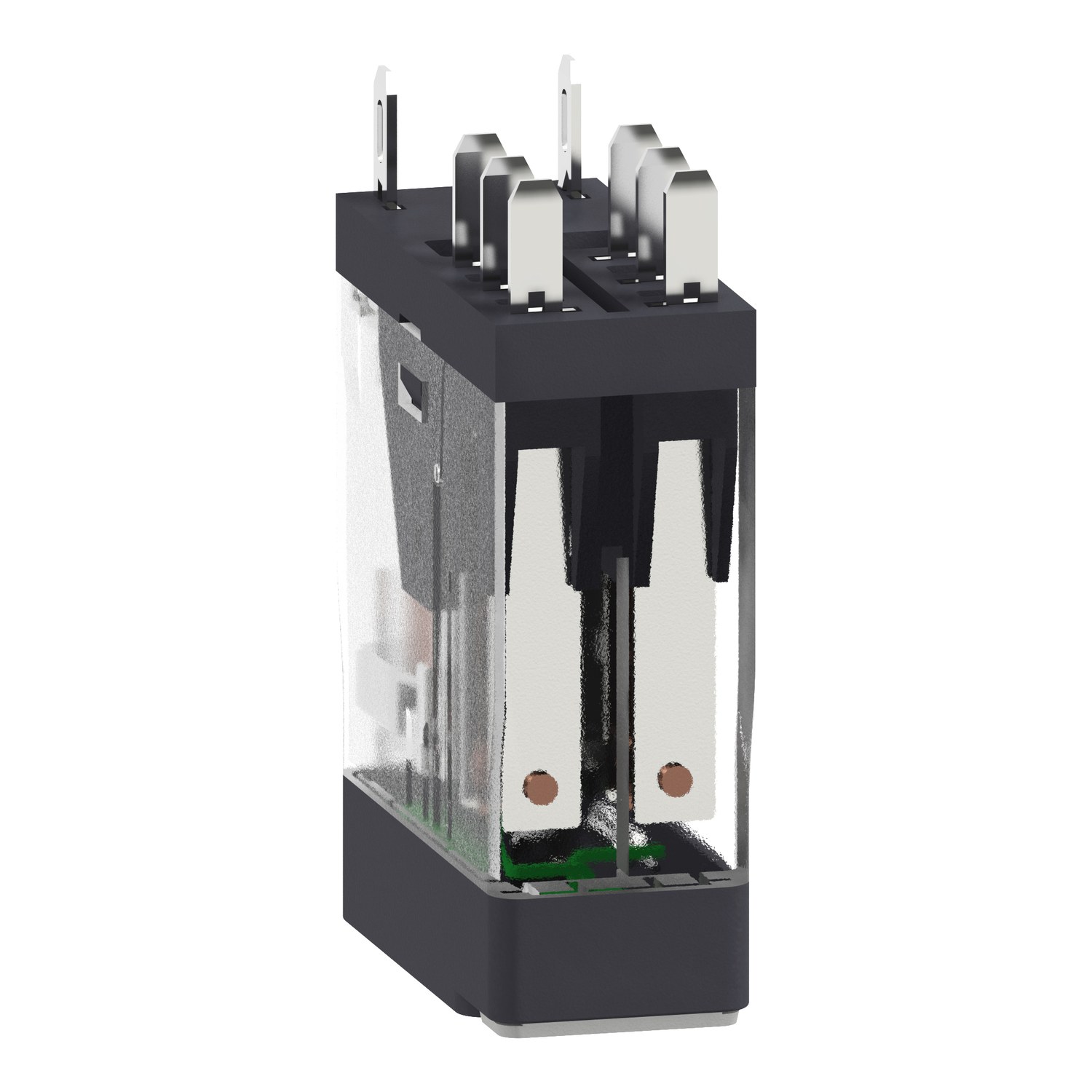

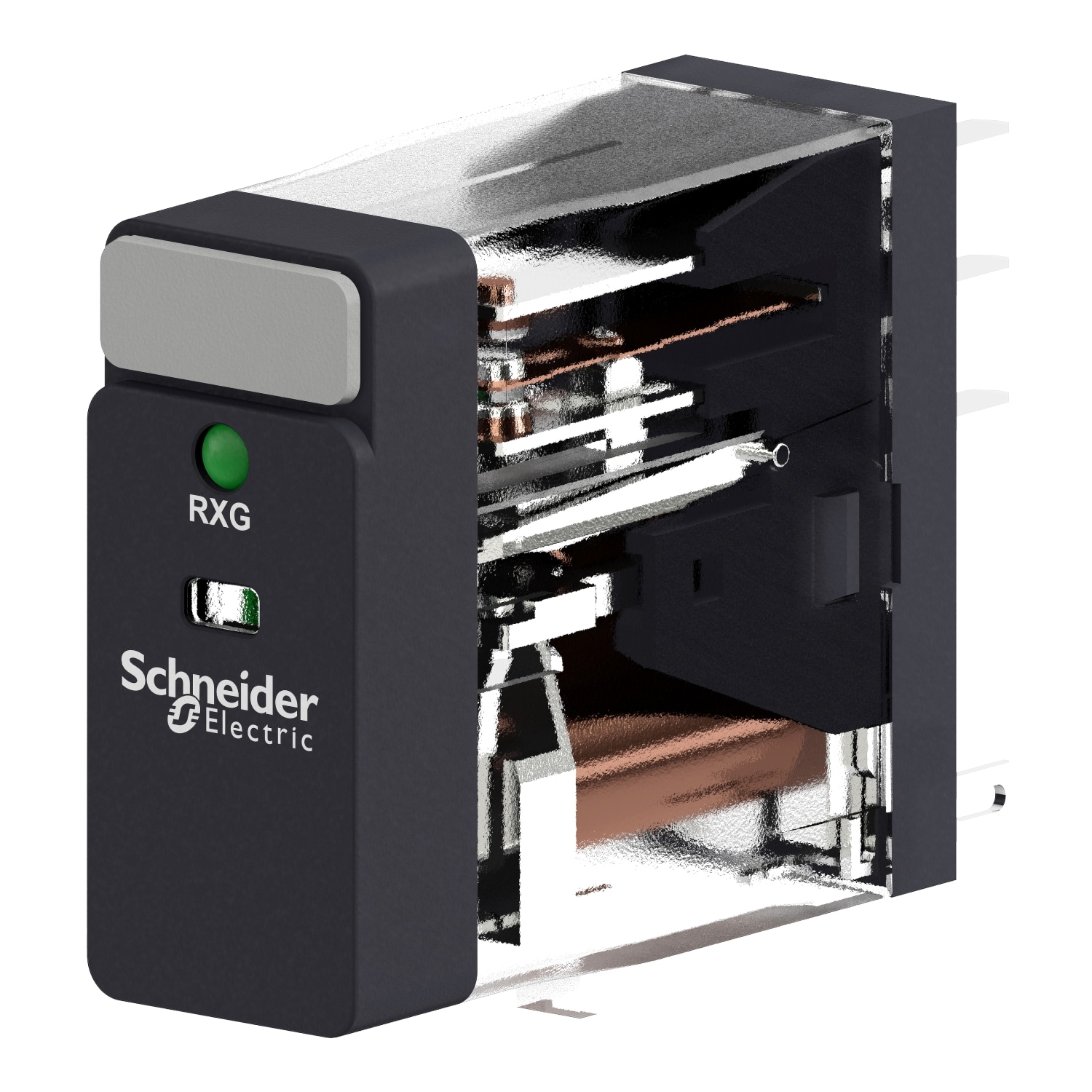

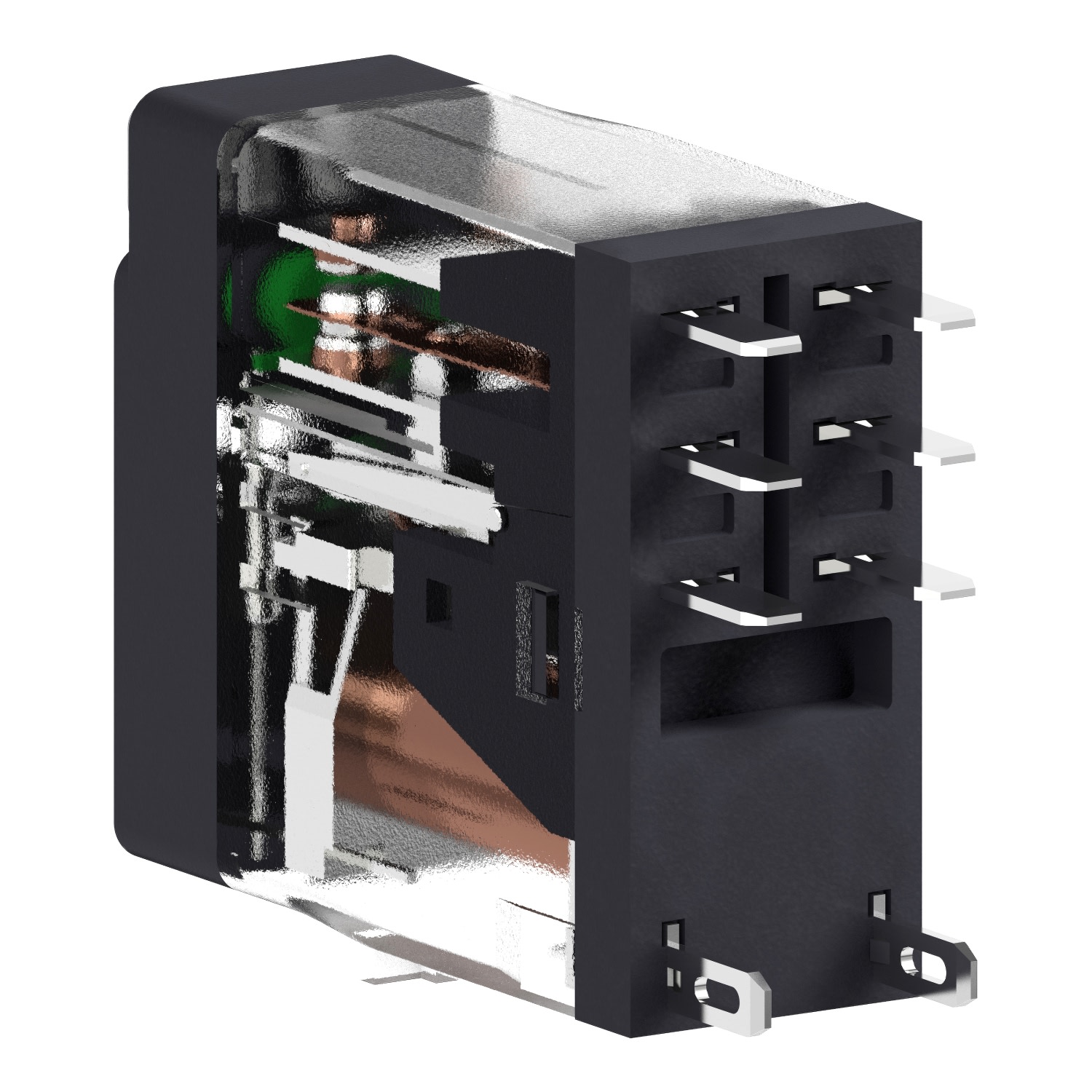

Schneider Electric Harmony RXG23E7 stikbensrelæ med gennemsigtigt hus, synlige indvendige dele og flade tilslutningsben.Schneider Electric Harmony RXG23E7 stikbensrelæ set fra modsatte side med synlige kontaktdele og flade tilslutningsben.Schneider Electric Harmony RXG23E7 stikbensrelæ set skråt forfra med grøn LED-indikator og synlige indvendige dele.Schneider Electric Harmony RXG23E7 stikbensrelæ set fra enden, så de flade stikben og det gennemsigtige hus ses.Schneider Electric Harmony RXG23E7 stikbensrelæ set forfra med grøn LED, mærkefelt og produktmærkning på siden.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - torsdag d. 10/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - torsdag d. 10/12
GLS Erhverv49,00 kr.Mandag d. 30/11 - torsdag d. 10/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - torsdag d. 10/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Harmony RXG23E7 stikbensrelæ med 2 C/O AgSn-kontakter på 5 A, 48 VAC-spole, LED-indikator og IP40. Passer til RGZ-relæsokler. Læs mere…
  • Varenr.:
    7522603247
  • EAN nr.:
    3606480689222
  • Typenr.:
    RXG23E7
pr. stk. inkl. moms
81,00 kr.

Måske interessant?

Beskrivelse

Stikbensrelæ til RGZ-sokler

Harmony RXG23E7 er et monostabilt stikbensrelæ med to skiftekontakter (2 C/O) og en mærkestrøm på 5 A. Relæet har AgSn-kontakter, fladstifttilslutning og en indbygget LED-indikator. Det er beregnet til RGZ-relæsokler og har kraftige stikben, som gør serien kompatibel med produkter fra øvrige mærker i branchen.

Relæet leveres uden sokkel og kan anvendes med RGZE1S48M med skrueklemmer eller RGZE08P med push-in-fjederklemmer. Beskrivelserne af RXG-serien angiver en bredde på 16 mm, mens målangivelsen for RXG23E7 angiver en bredde på 13 mm.

Funktioner og anvendelse

  • To C/O-skiftekontakter med AgSn-kontakter og mærkestrøm på 5 A
  • 48 VAC-forsyning; spolespænding angivet til 48 V ved 50 Hz og 60 Hz
  • Grøn LED på fronten viser, når relæet får forsyning
  • Mekanisk indikator med orange mærke viser, om relæet er trukket
  • Påbygget mærkeplade til opmærkning af relæet
  • Monostabil funktion og upolariseret drev
  • IP40-kapslingsklasse
  • Egetforbrug: 0,82 VA. Mindste indkoblingsstrøm på kontaktsættet: 10 mA
  • Levetid: 100.000 koblinger, afhængigt af belastningsgrad og type

Sokler og tilbehør

RXG-serien fås med enten 1 C/O-kontakt på 10 A eller 2 C/O-kontakter på 5 A og findes med eller uden testknap og indbygget lysdiode. Til relæsoklen kan der tilføjes et beskyttelsesmodul med diode, varistor eller RC-led. Soklerne RGZE1SxxM og RGZExxP har separate terminaler til forsyning og kontaktsæt.

  • Kompatible sokler til RXG23E7: RGZE1S48M med skrueklemmer og RGZE08P med push-in-fjederklemmer
  • RSZL300-opmærkningsplader kan bruges til opmærkning af soklen
  • Sokler kan forbindes med en sløjfeskinne eller en laske afhængigt af sokkeltypen
  • Sløjfeskinnen RGZS08 kan forbinde op til 8 relæer

Mål og godkendelser

  • Højde: 34,5 mm
  • Bredde: 13,0 mm ifølge produktets målangivelse
  • Dybde: 28,8 mm
  • UL- og CSA-godkendelse til brug i USA og Canada
  • DNV/GL-certifikat til marineapplikationer

Specifikationer

  • Varenummer:
    7522603247
  • EAN nummer:
    3606480689222
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    RXG23E7
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydekontakter:
    0.0
  • Antal poler:
    2 stk
  • Antal skiftekontakter:
    2.0
  • Antal sluttekontakter:
    0.0
  • anvendes til:
    RGZ relæsokler
  • Bredde:
    13.0 mm
  • Drev polarisering:
    Upolariseret
  • Dybde:
    28.8 mm
  • Elektrisk forbindelse:
    Fladstifttilslutning
  • Højde:
    34.5 mm
  • Kapslingsklasse IP:
    IP40
  • Kontakttype:
    Enkeltkontakt
  • Mærkstrøm:
    5A
  • Materiale kontakt:
    Andet
  • Materiale kontaktindsats:
    Andet
  • Materiale kontaktoverflade:
    Andet
  • Nominel strøm:
    5.0 A
  • Omskiftnings karakteristik:
    Monostabil
  • Spænding:
    48 ACV
  • Spændingstype for betjening:
    AC
  • Spolespænding 50HZ:
    48 - 48 V
  • Spolespænding AC 60HZ:
    48 - 48 V
  • Spolespænding DC:
    0 - 0 V
  • Strømstyrke:
    5 A
  • SVHC stof over 0,1%:
    Ingen
  • Producent/forhandler:
    Schneider Electric
