Schneider Harmony stikbensrelæ RXG21BD, 2 C/O, 5 A, 24 VDC, med testknap

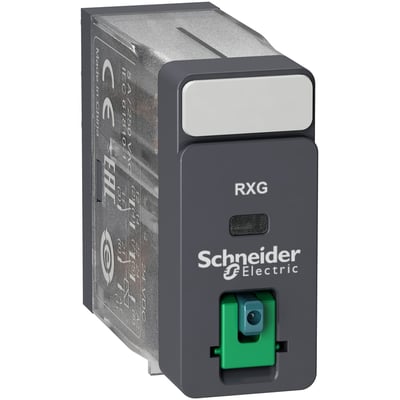

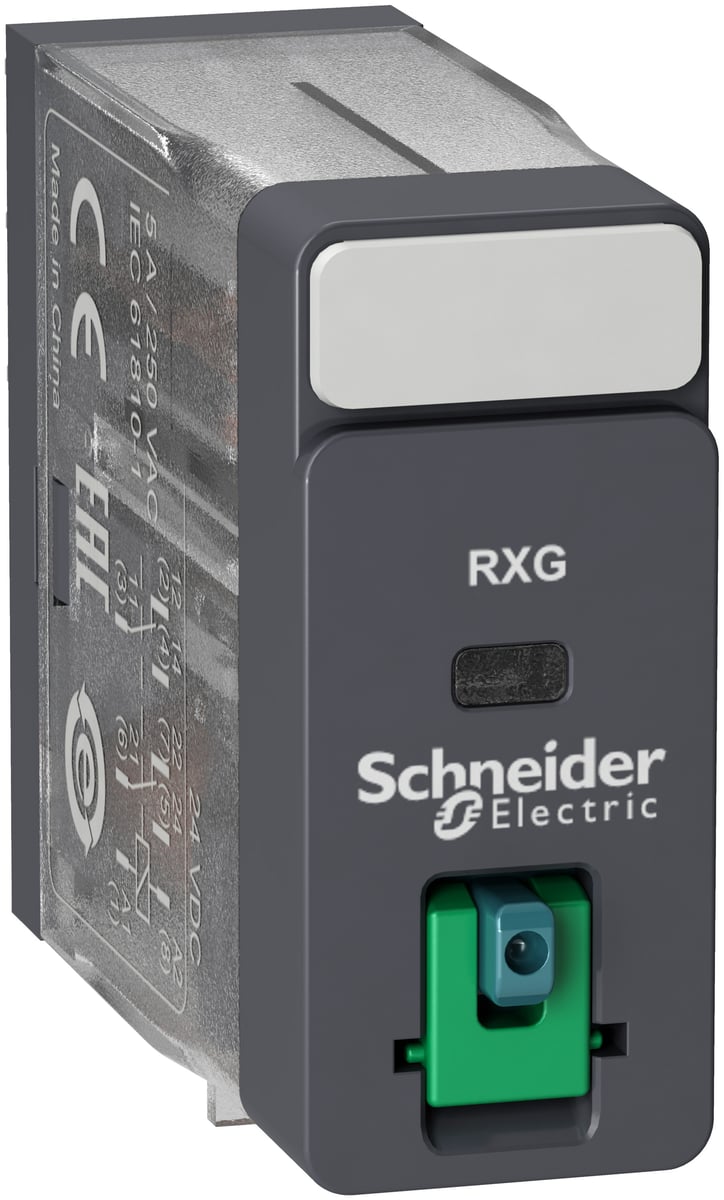

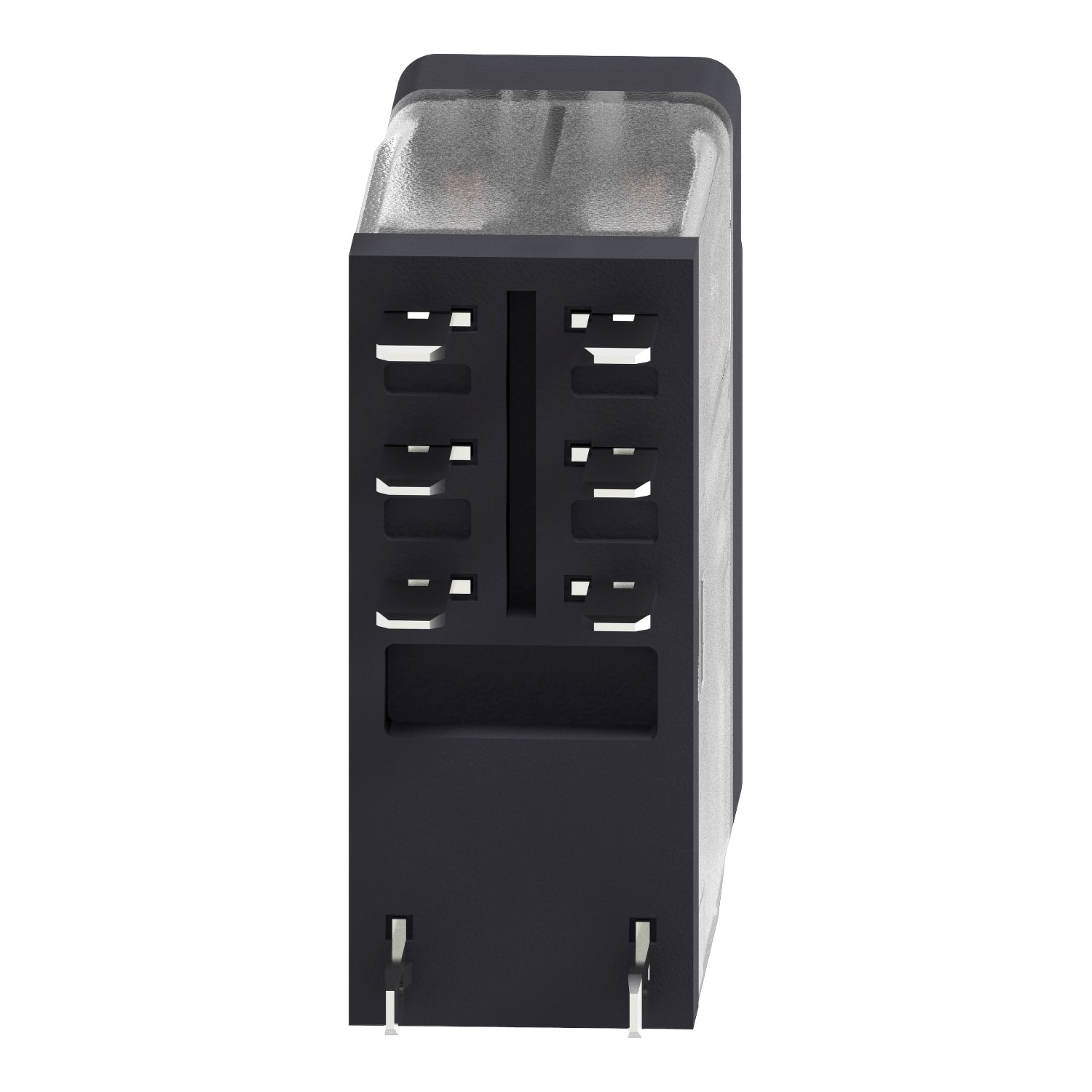

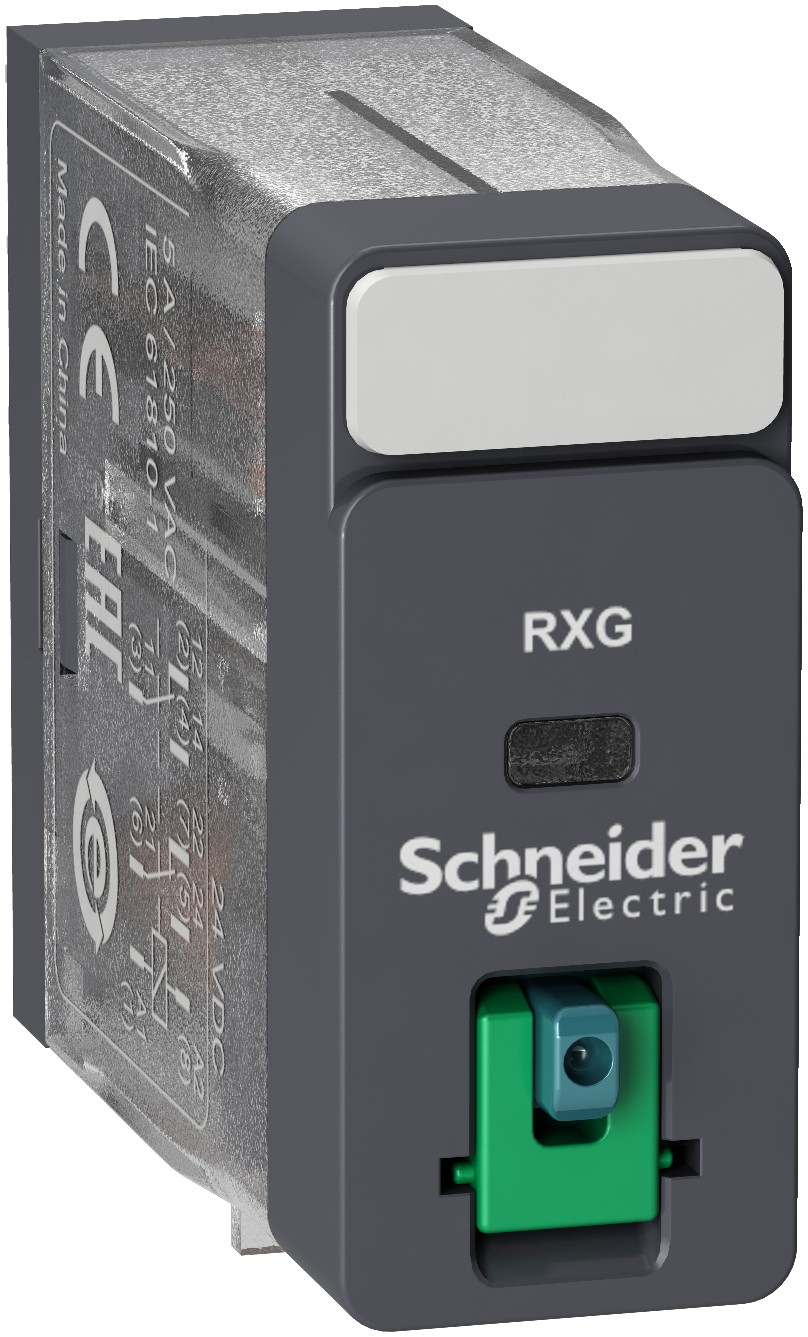

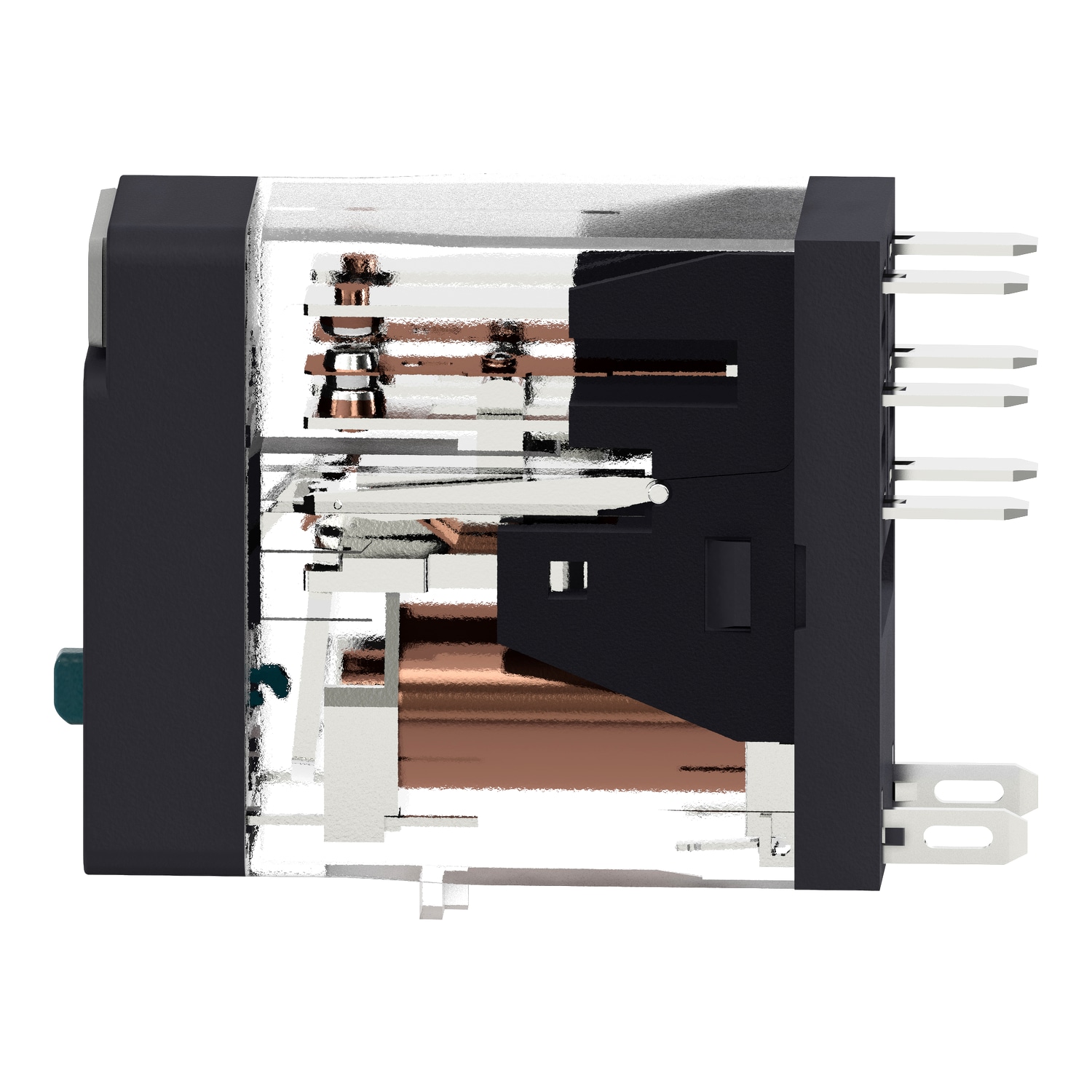

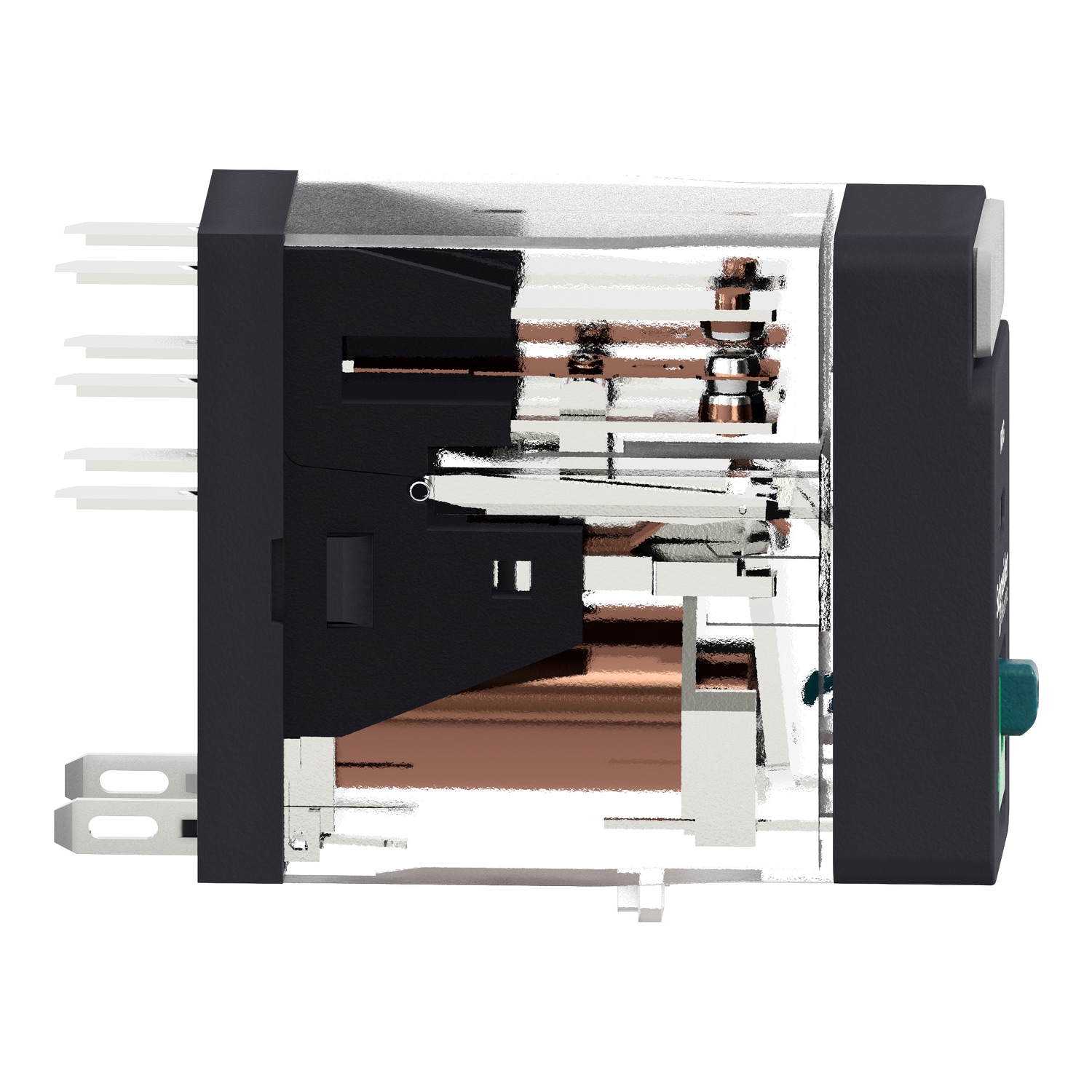

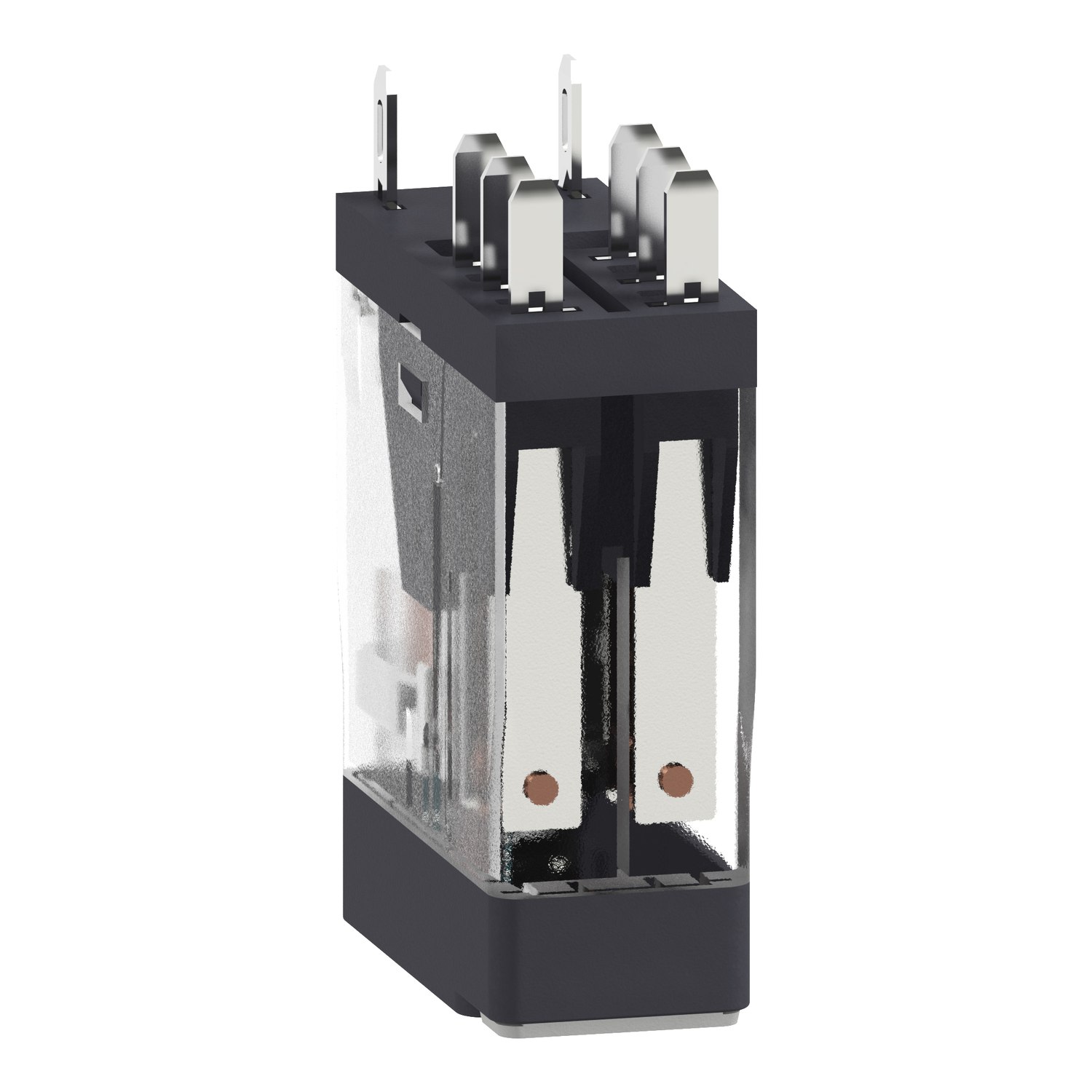

Schneider Electric Harmony RXG21BD stikbensrelæ med sort og transparent hus, 2 skiftekontakter og testknap.Schneider Electric Harmony RXG21BD stikbensrelæ set fra siden med synlige indvendige kontaktdele og stikben.Schneider Electric Harmony RXG21BD stikbensrelæ fra den modsatte side med transparent hus og synlige komponenter.Schneider Electric Harmony RXG21BD stikbensrelæ set fra undersiden med flade stikben og sort hus.Forsiden af Schneider Electric Harmony RXG21BD stikbensrelæ med RXG-mærkning, indikator og grøn testknap.
PRISGARANTI
50+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 17/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 17/11
GLS Erhverv49,00 kr.Tirsdag d. 17/11
GLS Hjemmelevering59,00 kr.Tirsdag d. 17/11
Direkte levering149,00 kr.Mandag d. 16/11
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 16/11
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket Schneider Electric
Schneider Harmony RXG21BD er et polariseret, monostabilt stikbensrelæ med 2 C/O-kontakter på 5 A, 24 VDC, testknap og IP40. Leveres uden sokkel. Læs mere…
  • Varenr.:
    7522603014
  • EAN nr.:
    3606480689062
  • Typenr.:
    RXG21BD
pr. stk. inkl. moms
90,50 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Produktbeskrivelse

Schneider Harmony RXG21BD er et stikbensrelæ med 2 C/O AgSn-kontakter, mærkstrøm på 5 A og forsyning på 24 VDC. Relæet har en indbygget testknap, en mekanisk indikator og en påbygget mærkeplade. Det leveres uden sokkel.

Harmony RXG-serien beskrives med en bredde på 16 mm og kraftige stikben, der er kompatible med øvrige mærker i branchen. Produktets angivne mål er 13,0 mm i bredden, 34,5 mm i højden og 28,8 mm i dybden.

Funktioner

  • Testknappen kan påvirkes momentant ved at trykke på den røde knap. Den kan tvangskobles ved at vippe den grønne del op.
  • En mekanisk indikator over testknappen viser med et orange mærke, om relæet er trukket.
  • Den påbyggede mærkeplade kan bruges til opmærkning af relæet.
  • Relæet er polariseret og monostabilt og har tvangsførte kontakter.
  • Relæet har ikke LED-visning eller aftagelige klemmer.
  • Den oplyste levetid er 100.000 koblinger afhængigt af belastningsgrad og type.

Kompatibilitet og tilbehør

Relæet anvendes med RGZ-relæsokler og kan bruges med RGZE1S48M med skrueklemmer eller RGZE08P med push-in-fjederklemmer. Sokler i serierne RGZE1SxxM og RGZExxP har separate terminaler til forsyning og kontaktsæt. Et beskyttelsesmodul med diode, varistor eller RC-led kan indsættes direkte i relæsoklen.

Soklen kan mærkes med RSZL300-opmærkningsplader. Flere sokler kan forbindes med en sløjfeskinne eller en laske afhængigt af sokkeltypen. Sløjfeskinnen RGZS08 kan bruges til at forbinde op til 8 relæer.

Tekniske data

  • Type: RXG21BD
  • Spolespænding: 24 VDC
  • Mærkstrøm og nominel strøm: 5 A
  • Kontakter: 2 C/O-skiftekontakter, AgSn
  • Mindste indkoblingsstrøm på kontaktsættet: 10 mA
  • Egetforbrug: 0,53 W
  • Kapslingsklasse: IP40
  • Elektrisk forbindelse: fladstifttilslutning
  • Mål: 13,0 mm bred, 34,5 mm høj og 28,8 mm dyb
  • Antal poler: 2
  • Specifikationsfelterne angiver 0 brydekontakter og 0 sluttekontakter samt 2 skiftekontakter.
  • Kontakt-, kontaktoverflade- og kontaktindsatsmateriale er angivet som andet; leverandørbeskrivelsen angiver AgSn-kontakter.
  • Spolespænding ved 50 Hz og 60 Hz: 0–0 V AC
  • Oplyst uden SVHC-stoffer over 0,1 %
  • Produktnummer: 7522603014
  • EAN: 3606480689062
  • Oprindelsesland: CN

RXG-serien og godkendelser

RXG-serien fås med enten 1 C/O-kontakt på 10 A eller 2 C/O-kontakter på 5 A, med eller uden testknap og indbygget lysdiode. Serien har UL- og CSA-godkendelse til brug i USA og Canada samt DNV/GL-certifikat til marineapplikationer.

Specifikationer

  • Varenummer:
    7522603014
  • EAN nummer:
    3606480689062
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    RXG21BD
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydekontakter:
    0.0
  • Antal poler:
    2 stk
  • Antal skiftekontakter:
    2.0
  • Antal sluttekontakter:
    0.0
  • anvendes til:
    RGZ relæsokler
  • Bredde:
    13.0 mm
  • Drev polarisering:
    Polariseret
  • Dybde:
    28.8 mm
  • Elektrisk forbindelse:
    Fladstifttilslutning
  • Højde:
    34.5 mm
  • Kapslingsklasse IP:
    IP40
  • Komplet med sokkel:
    Nej
  • Kontakttype:
    Enkeltkontakt
  • Mærkstrøm:
    5A
  • Materiale kontakt:
    Andet
  • Materiale kontaktindsats:
    Andet
  • Materiale kontaktoverflade:
    Andet
  • Med aftagelige klemmer:
    Nej
  • Med LED-visning:
    Nej
  • Med tvangsførte kontakter:
    Ja
  • Nominel strøm:
    5.0 A
  • Omskiftnings karakteristik:
    Monostabil
  • Spænding:
    24 DCV
  • Spændingstype for betjening:
    DC
  • Spolespænding 50HZ:
    0 - 0 V
  • Spolespænding AC 60HZ:
    0 - 0 V
  • Spolespænding DC:
    24 - 24 V
  • Strømstyrke:
    5 A
  • SVHC stof over 0,1%:
    Ingen
  • Producent/forhandler:
    Schneider Electric
