Harmony RXG stikbensrelæ, 5 A, 12 V DC, 2 C/O-kontakter, testknap og LED, RXG22JD

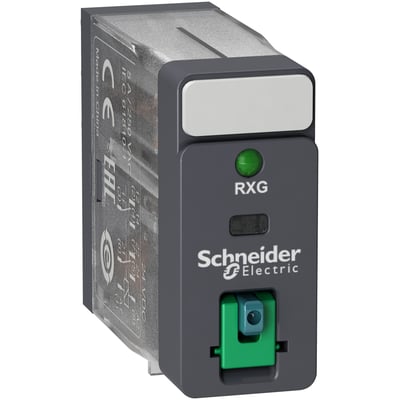

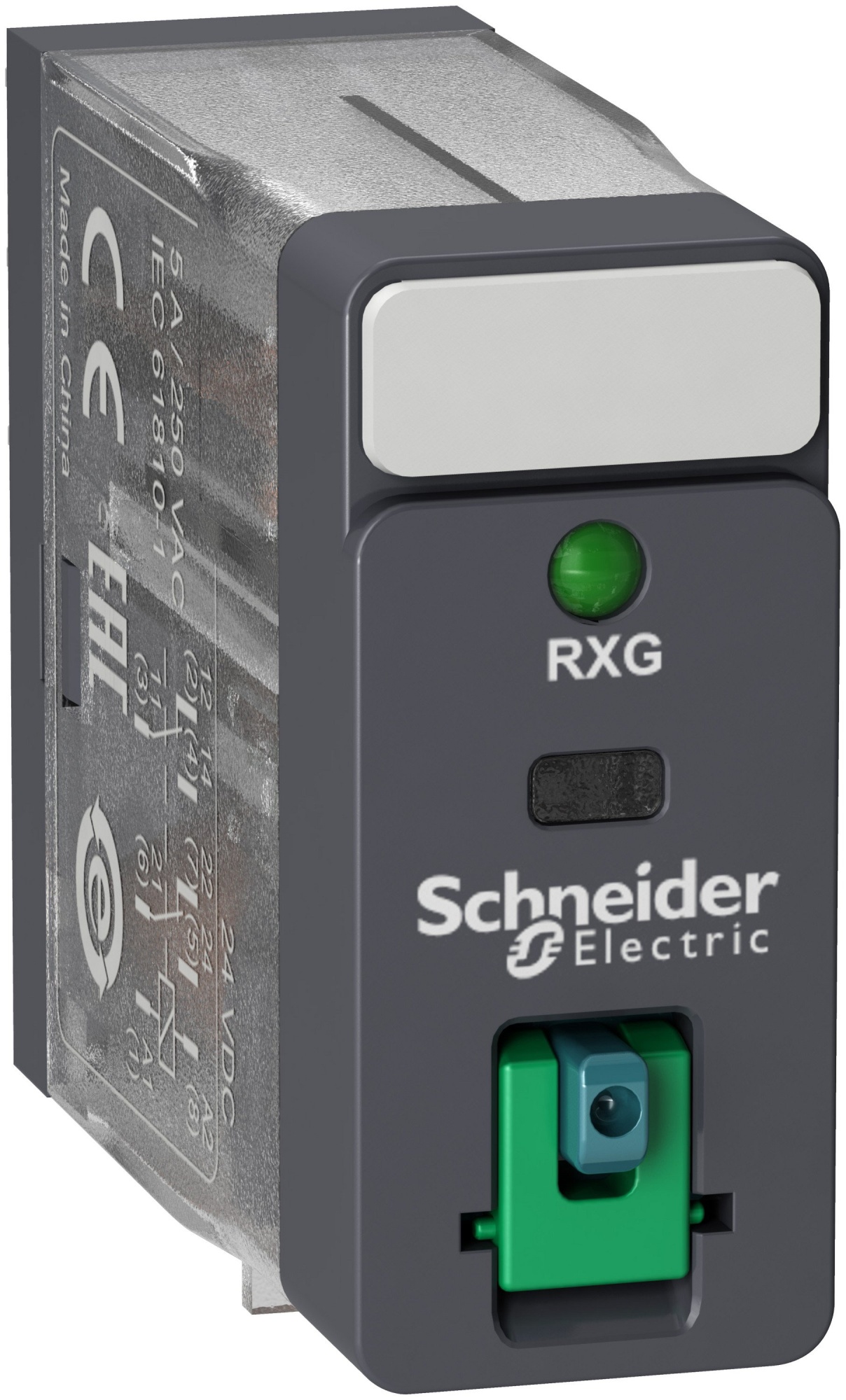

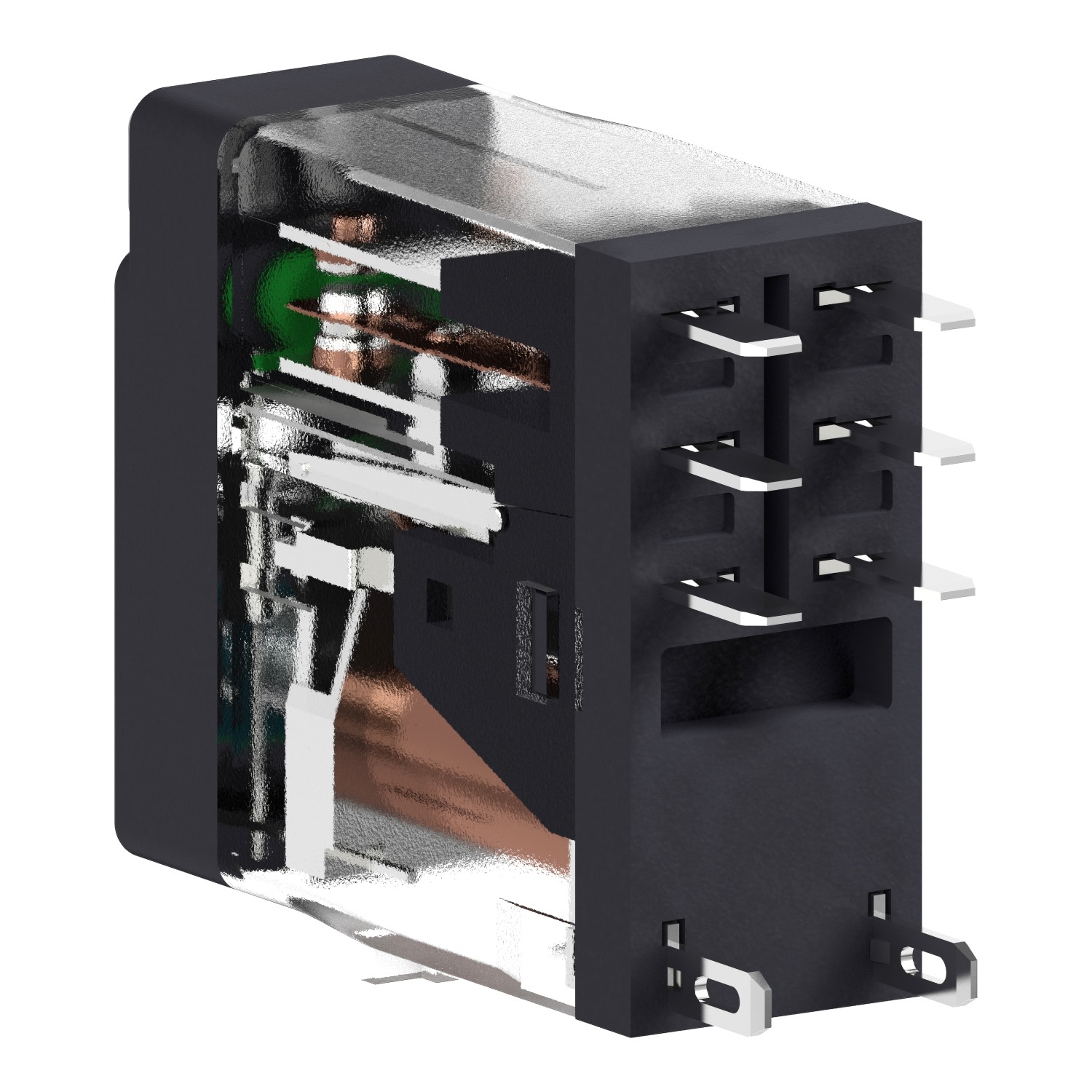

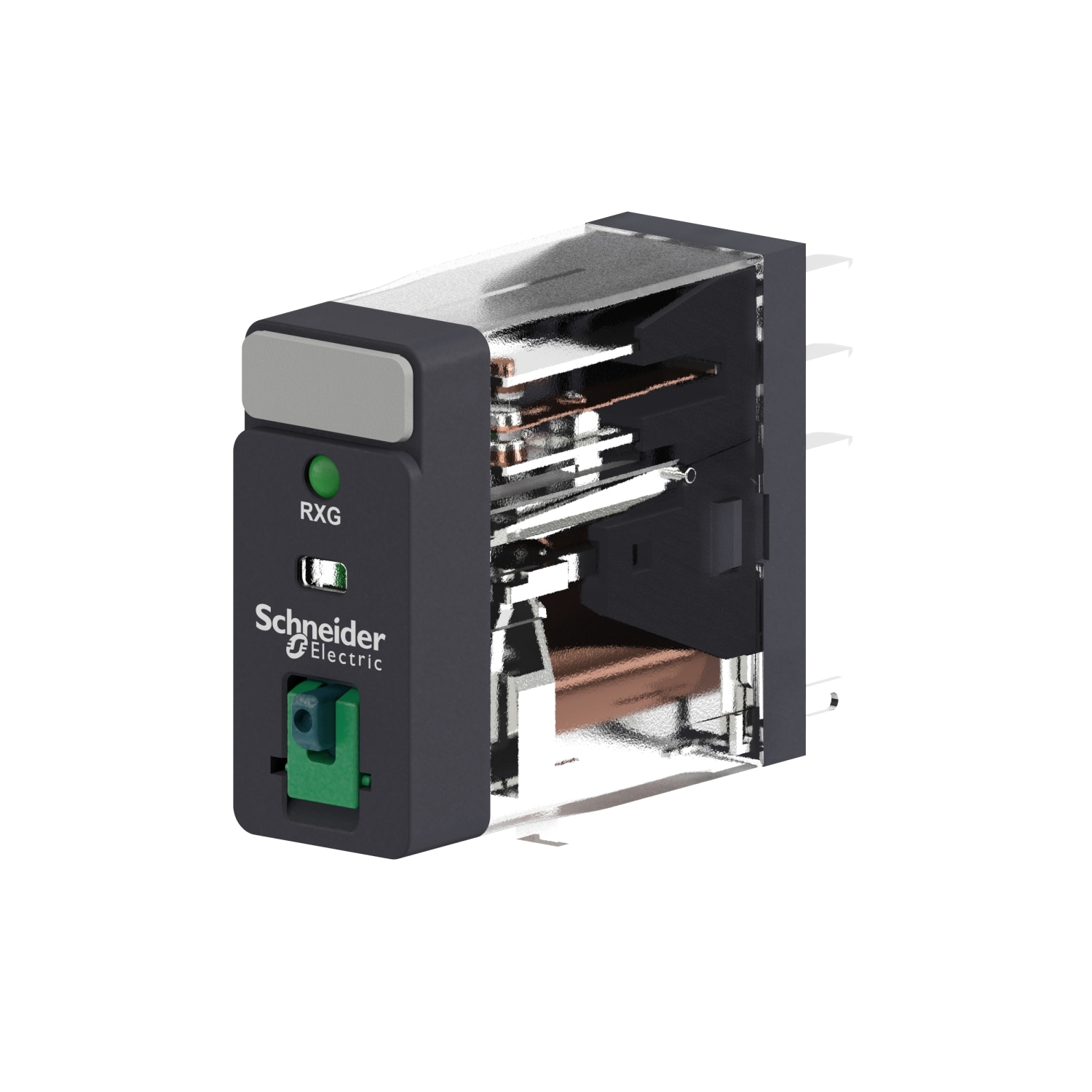

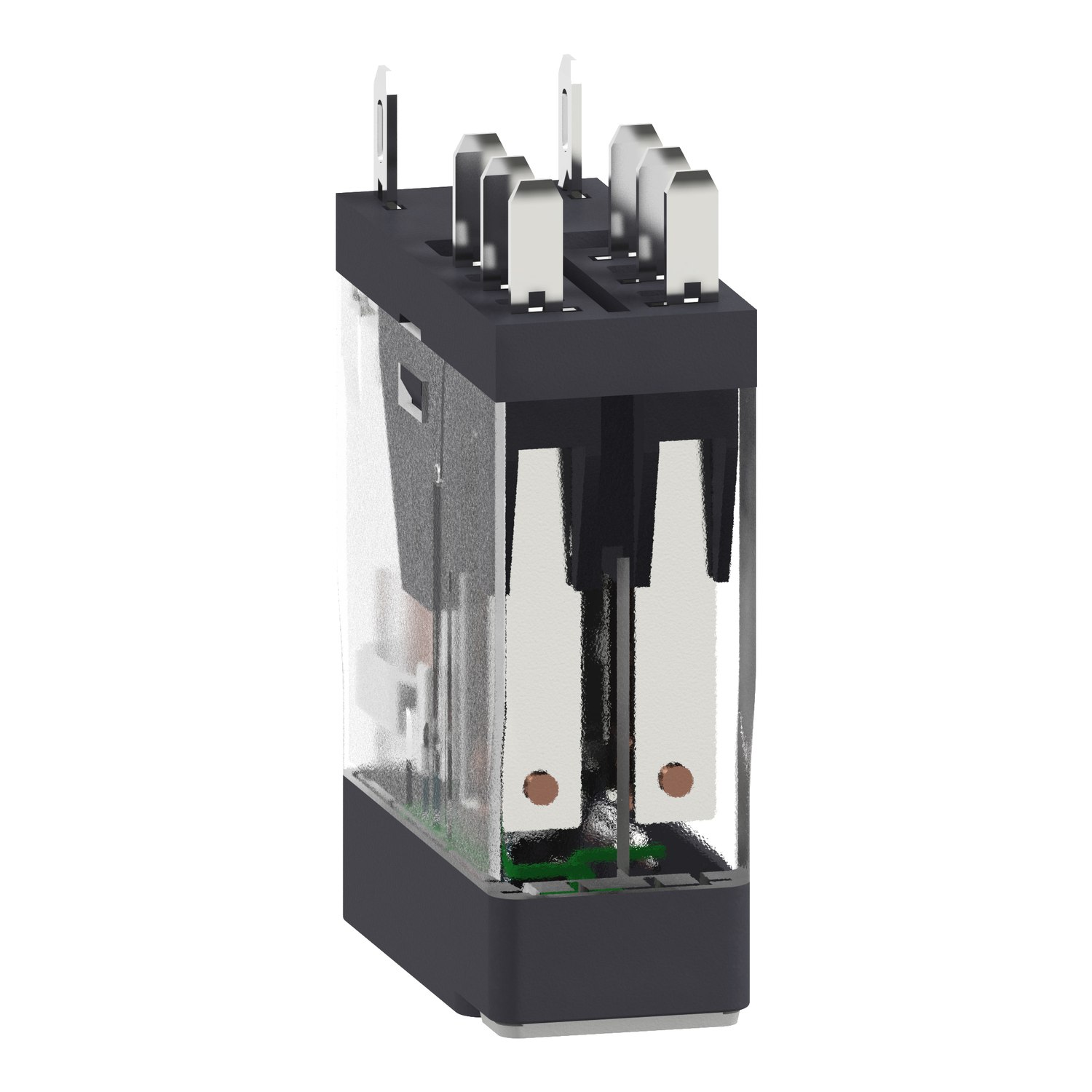

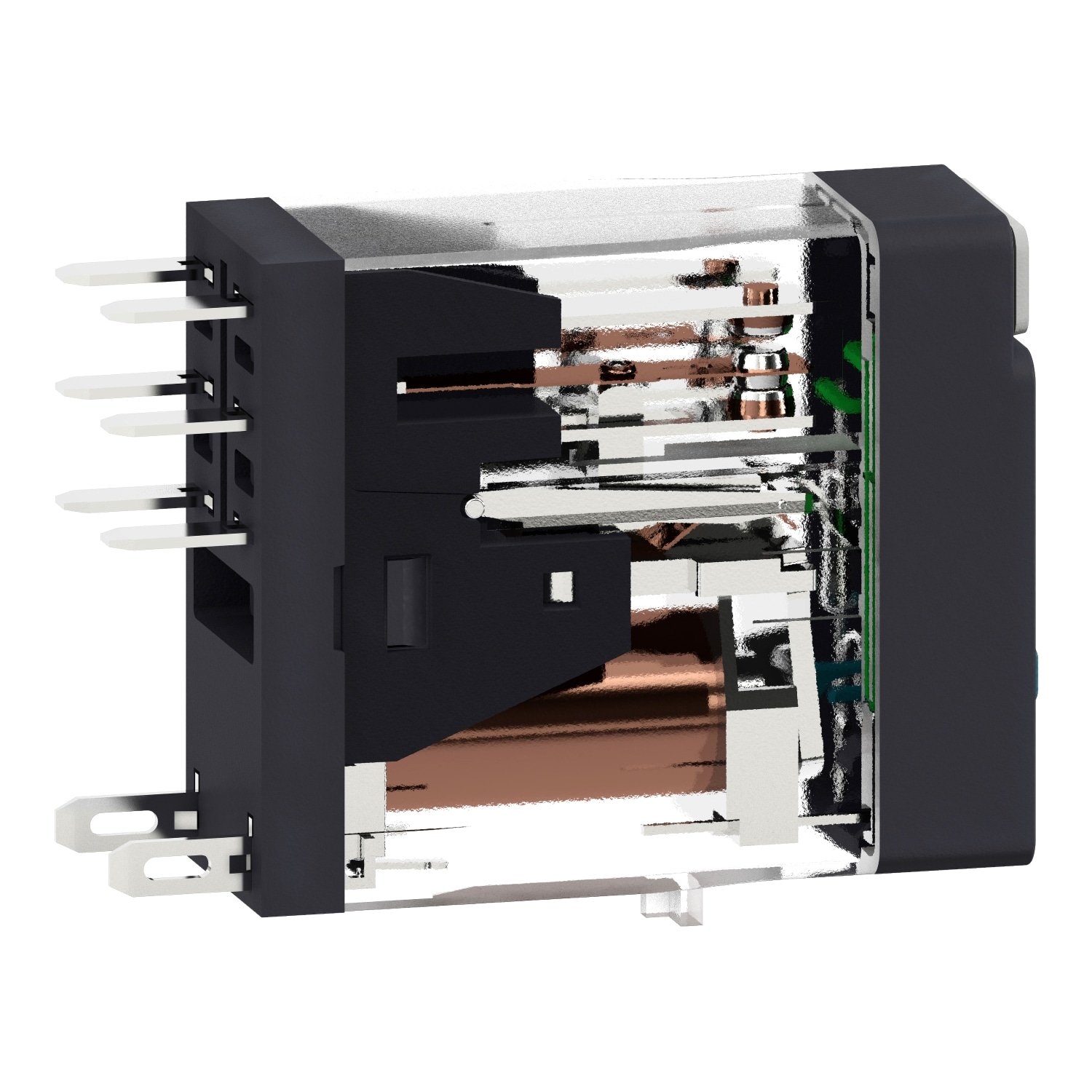

Schneider Electric Harmony RXG22JD-stikbensrelæ med gennemsigtigt hus, synlige indvendige dele og flade stikben.Schneider Electric Harmony RXG22JD-stikbensrelæ set fra bagsiden med flade stikben og synlige indvendige dele.Schneider Electric Harmony RXG22JD-stikbensrelæ set skråt forfra med grøn LED, testknap og mekanisk indikator.Schneider Electric Harmony RXG22JD-stikbensrelæ set fra enden med stikben øverst og synlige kontaktdele i huset.Schneider Electric Harmony RXG22JD-stikbensrelæ set tæt på front og side med grøn LED, testknap og mærkning.Grøn firkantet grafik med hvidt symbol fra Schneider Electric Harmony RXG22JD-stikbensrelæets produktvisning.
PRISGARANTI
4 stk. på lager
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 17/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 17/11
GLS Erhverv49,00 kr.Tirsdag d. 17/11
GLS Hjemmelevering59,00 kr.Tirsdag d. 17/11
Direkte levering149,00 kr.Mandag d. 16/11
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 16/11
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket Schneider Electric
Harmony RXG-stikbensrelæ med 2 C/O AgSn-kontakter på 5 A, 12 V DC, testknap og LED. Leveres uden sokkel og har IP40. Læs mere…
  • Varenr.:
    7522603179
  • EAN nr.:
    3606480689161
  • Typenr.:
    RXG22JD
pr. stk. inkl. moms
83,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

Produktbeskrivelse

Harmony RXG22JD er et monostabilt stikbensrelæ med 2 C/O AgSn-kontakter, mærkestrøm på 5 A og 12 V DC-forsyning. Relæet har indbygget testknap, LED og mekanisk indikator og anvendes med RGZ-relæsokler. Det leveres uden sokkel.

RXG-serien har kraftige stikben og er beskrevet som kompatibel med øvrige mærker i branchen. Leverandørens serieomtale angiver en bredde på 16 mm, mens attributdata for RXG22JD angiver en bredde på 13,0 mm.

Funktioner og specifikationer

  • 2 C/O-skiftekontakter med AgSn-kontaktmateriale
  • Mærkestrøm: 5 A
  • Spole- og forsyningsspænding: 12 V DC
  • Indbygget LED-visning: En grøn lysdiode på fronten viser, at relæet har forsyning.
  • Testknap: Den røde knap kan aktiveres momentant, og den grønne del kan vippes op for tvangskobling.
  • Mekanisk indikator med orange mærke viser, om relæet er trukket.
  • Påbygget mærkeplade til opmærkning af relæet
  • Monostabil og polariseret
  • Elektrisk tilslutning: Fladstifttilslutning
  • Kapslingsklasse: IP40
  • Mål: 13,0 mm bred, 34,5 mm høj og 28,8 mm dyb
  • Ingen aftagelige klemmer og ingen sokkel medfølger
  • Egetforbrug: 0,53 W
  • Mindste indkoblingsstrøm for kontaktsættet: 10 mA
  • Oplyst levetid: 100.000 koblinger, afhængigt af belastningsgrad og type

Kompatibilitet og tilbehør

RXG22JD kan anvendes med RGZE1S48M-sokkel med skrueklemmer eller RGZE08P-sokkel med push-in-fjederklemmer. Sokler i serierne RGZE1SxxM og RGZExxP har separate terminaler til forsyning og kontaktsæt. Et beskyttelsesmodul med diode, varistor eller RC-led kan indsættes direkte i relæsoklen.

Sokler kan forbindes med en sløjfeskinne eller en laske, afhængigt af sokkeltypen. Sløjfeskinnen RGZS08 kan forbinde op til 8 relæer. Soklen kan mærkes med RSZL300-opmærkningsplader.

RXG-serien omfatter også relæer med 1 C/O-kontakt på 10 A. Relæerne fås med eller uden testknap og indbygget lysdiode.

Godkendelser og øvrige oplysninger

  • UL- og CSA-godkendelser for brug i USA og Canada
  • DNV/GL-certifikat for marine applikationer
  • Oprindelsesland angivet som CN
  • SVHC-stoffer over 0,1 %: Ingen angivet
  • Varenummer: 7522603179
  • EAN: 3606480689161

Specifikationer

  • Varenummer:
    7522603179
  • EAN nummer:
    3606480689161
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    RXG22JD
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydekontakter:
    0.0
  • Antal poler:
    2 stk
  • Antal skiftekontakter:
    2.0
  • Antal sluttekontakter:
    0.0
  • anvendes til:
    RGZ relæsokler
  • Bredde:
    13.0 mm
  • Drev polarisering:
    Polariseret
  • Dybde:
    28.8 mm
  • Elektrisk forbindelse:
    Fladstifttilslutning
  • Højde:
    34.5 mm
  • Kapslingsklasse IP:
    IP40
  • Komplet med sokkel:
    Nej
  • Kontakttype:
    Enkeltkontakt
  • Mærkstrøm:
    5A
  • Materiale kontakt:
    Andet
  • Materiale kontaktindsats:
    Andet
  • Materiale kontaktoverflade:
    Andet
  • Med aftagelige klemmer:
    Nej
  • Med LED-visning:
    Ja
  • Med tvangsførte kontakter:
    Nej
  • Nominel strøm:
    5.0 A
  • Omskiftnings karakteristik:
    Monostabil
  • Spænding:
    12 DCV
  • Spændingstype for betjening:
    DC
  • Spolespænding 50HZ:
    0 - 0 V
  • Spolespænding AC 60HZ:
    0 - 0 V
  • Spolespænding DC:
    12 - 12 V
  • Strømstyrke:
    5 A
  • SVHC stof over 0,1%:
    Ingen
  • Producent/forhandler:
    Schneider Electric
