- Varenr.:7586046390
- EAN nr.:3595864175560
- Typenr.:HMISCU6B5
Måske interessant?
Beskrivelse

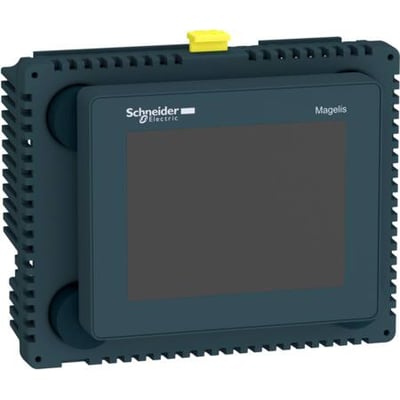

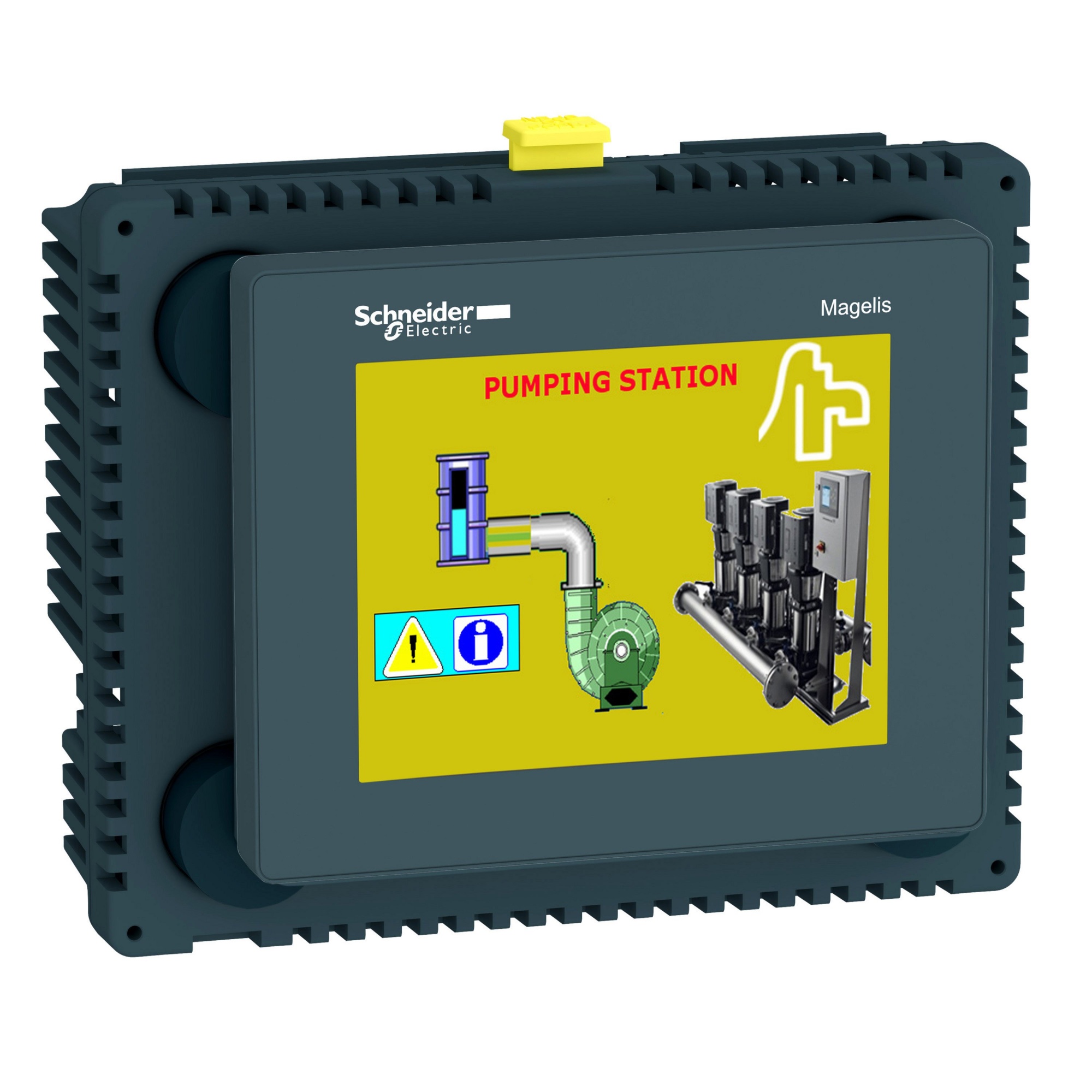

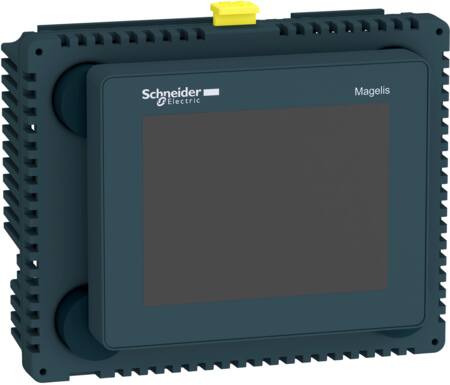

Magelis SCU HMISCU6B5 er en HMI-controller med PLC og en 3,5-tommers LCD-farveskærm med resistiv touch. Skærmen har QVGA-opløsning på 320 × 240 pixels og viser 65.536 farver. Controlleren er angivet med 24 V DC-forsyning og 15 W effektforbrug.
Tilslutninger og I/O
- CANopen via Sub-D9.
- Seriel RJ45-forbindelse med RS485/RS232; attributterne angiver én RS232- og én RS485-grænseflade.
- Én industriel Ethernet-grænseflade med RJ45-port.
- To USB-porte.
- 8 digitale indgange og 8 digitale udgange, heraf 6 relæudgange og 2 kilde-transistorudgange.
- 4 analoge indgange: 2 til spænding/strøm og 2 til temperaturfølere af typen TC/PT100-1000.
- 2 analoge udgange til spænding/strøm.
Funktioner og protokoller
Controlleren understøtter CAN, Modbus, TCP/IP og EtherNet/IP. IO-Link master, beskedvisning, visning af procesværdier og indstilling af procesværdier er angivet som understøttet. Der er softwaregrænseflader, og yderligere software kan indlæses. Den understøtter 4 onlinesprog.
Følgende protokoller er angivet som ikke understøttet: KNX, DeviceNet Safety, PROFINET IO, SERCOS, Data-Highway, INTERBUS-Safety, AS-Interface Safety at Work, DeviceNet, ASI, Foundation Fieldbus, LON, EtherCAT, SUCONET, INTERBUS, PROFIsafe, SafetyBUS p og PROFIBUS. Trådløse standarder GPRS, Bluetooth, GSM, UMTS og WLAN 802.11 er ikke understøttet.
Montering og specifikationer
- Beskyttelsesklasse på forsiden: IP65/IP67. Beskyttelsesgrad på forsiden: NEMA 4X.
- Frontmål: 128 mm bred og 102 mm høj. Indbygningsdybde: 74,95 mm.
- Mulighed for montering på montageskinne samt væg- eller direkte montering.
- Flashhukommelse: 128 MB. Brugbar projekt-/brugerhukommelse er angivet til 128 kByte.
- Forsyningstype er angivet som AC/DC. Attributterne angiver AC-forsyningsspændingen til 0–0 V ved både 50 og 60 Hz.
Begrænsninger og øvrige oplysninger
Controlleren er ikke angivet som egnet til sikkerhedsfunktioner. Den har ikke numerisk eller alfanumerisk tastatur, programmerbare funktionsknapper, systemknapper eller knapper med LED. Opskrifter, meldesystem med buffer og kvittering samt printerudgang er ikke angivet. Der er 0 adgangskodeniveauer.
Der er ingen RS422-, TTY-, parallel-, PROFINET-, trådløse eller øvrige grænseflader angivet. Produktet er ikke UL-certificeret til de angivne farlige områder: klasse I, II eller III; division 1 eller 2; eller grupperne A, B, C, D, E, F og G.
Specifikationer
-
Varenummer:7586046390
-
EAN nummer:3595864175560Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:HMISCU6B5Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Alphanumerisk tastatur:Nej
-
Antal adgangskode-niveauer:0
-
Antal farver i display:65536
-
Antal gråtoner/blåskalaer i display:0
-
Antal HW-interfaces PROFINET:0
-
Antal HW-interfaces Wireless:0
-
Antal HW-snitflader andre:0
-
Antal HW-snitflader industriel Ethernet:1
-
Antal HW-snitflader parallel:0
-
Antal HW-snitflader RS232:1
-
Antal HW-snitflader RS422:0
-
Antal HW-snitflader RS485:1
-
Antal HW-snitflader seriel TTY:0
-
Antal HW-snitflader USB:2
-
Antal pixels, horisontalt:320
-
Antal pixels, vertikalt:240
-
Antal programerbare funktionsknapper:0
-
Antal systemknapper:0
-
Antallet af knapper med LED:0
-
Antallet af onlinesprog:4
-
Beskyttelsesgrad (NEMA), forside:4X
-
Beskyttelsesklasse (IP) forside:IP65/IP67
-
Bredde på fronten:128 mm
-
Brugbar projekt-/brugerhukomelse:128 kByte
-
Certificeret til UL farligt område klasse I:Nej
-
Certificeret til UL farligt område division 1:Nej
-
Certificeret til UL farligt område division 2:Nej
-
Certificeret til UL farligt område gruppe A (acetylen):Nej
-
Certificeret til UL farligt område gruppe B (brint):Nej
-
Certificeret til UL farligt område gruppe C (ethylen):Nej
-
Certificeret til UL farligt område gruppe D (propan):Nej
-
Certificeret til UL farligt område gruppe E (metalstøv):Nej
-
Certificeret til UL farligt område gruppe F (kulstofholdigt støv):Nej
-
Certificeret til UL farligt område gruppe G (ikke ledende støv):Nej
-
Certificeret til UL farligt område klasse II:Nej
-
Certificeret til UL farligt område klasse III:Nej
-
Effektforbrug:15 W
-
Forsyningsspænding AC 50 Hz:0 - 0 V
-
Forsyningsspænding AC 60 Hz:0 - 0 V
-
Højde front:102 mm
-
Indbygningsdybde:74.95 mm
-
IO link master:Ja
-
Med beskedvisning:Ja
-
Med farveskærm:Ja
-
Med meldesystem (inkl. buffer og kvittering):Nej
-
Med numerisk tastatur:Nej
-
Med opskrifter:Nej
-
Med softwaregrænseflader:Ja
-
Med touchscreen:Ja
-
Montageskinnemulighed:Ja
-
Printerudgang klar:Nej
-
Process standardværdi (input) mulig:Ja
-
Processværdi-indikation (output) mulig:Ja
-
Radiostandard Bluetooth:Nej
-
Radiostandard GPRS:Nej
-
Radiostandard GSM:Nej
-
Radiostandard UMTS:Nej
-
Radiostandard WLAN 802.11:Nej
-
Skærmdiagonal:3.5 Tommer
-
Skærmtype:LCD
-
Touch teknologi:Resistiv berøring
-
Type forsyningsspænding:AC/DC
-
Understøtter AS-interface sikkerhed på jobbet:Nej
-
Understøtter ASI-protokol:Nej
-
Understøtter CAN-protokol:Ja
-
Understøtter Data-Highway protokol:Nej
-
Understøtter DeviceNet protokol:Nej
-
Understøtter EtherNet/IP protokol:Ja
-
Understøtter KNX protokol:Nej
-
Understøtter protokol for DeviceNet Safety:Nej
-
Understøtter protokol for Foundation Fieldbus:Nej
-
Understøtter protokol for INTERBUS-Safety:Nej
-
Understøtter protokol for INTERBUS:Nej
-
Understøtter protokol for LON:Nej
-
Understøtter protokol for MODBUS:Ja
-
Understøtter protokol for øvrige bussystemer:Nej
-
Understøtter protokol for PROFINET IO:Nej
-
Understøtter protokol for PROFIBUS:Nej
-
Understøtter protokol for PROFIsafe:Nej
-
Understøtter protokol for SERCOS:Nej
-
Understøtter protokol for SafetyBUS p:Nej
-
Understøtter protokol for SUCONET:Nej
-
Understøtter protokol for TCP/IP:Ja
-
Understøtter protokol til EtherCAT:Nej
-
Væg-/direkte montering:Ja
-
Velegnet til sikkerhedsfunktioner:Nej
-
Yderlige software indlæsbar:Ja
-
Producent/forhandler:Schneider Electric
