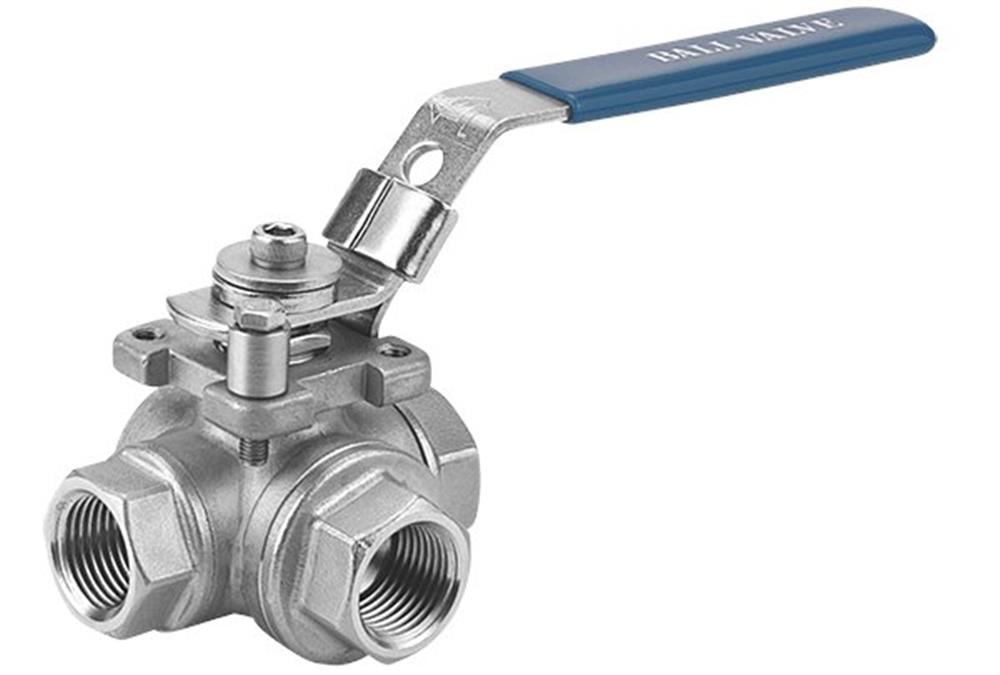

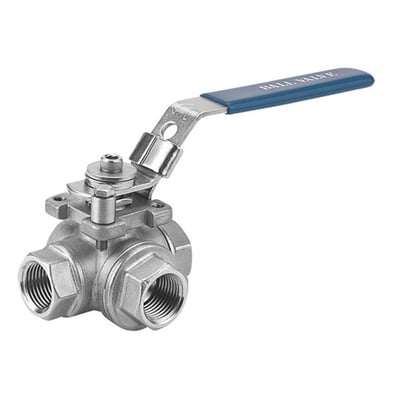

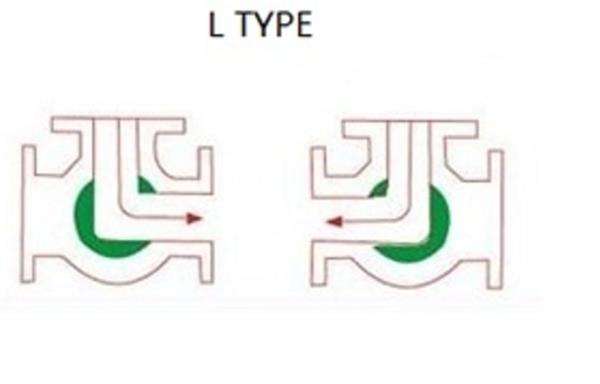

3-vejs kuglehane L-boret, 3 x muffe 316/316/PTFE, DN mål 40

PRISGARANTI
6 stk. på lager
Billigste fragt: GLS Pakkeshop 39,00 kr. (leveres torsdag d. 19/6)
Se alle muligheder
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Torsdag d. 19/6
DAO Pakkeshop45,00 kr.Torsdag d. 19/6
GLS Hjemmelevering49,00 kr.Torsdag d. 19/6
GLS Erhverv49,00 kr.Torsdag d. 19/6
Direkte levering149,00 kr.I morgen
Click&Collect i Svenstrup (9230)0,00 kr.I morgen
Oplyste datoer gælder ved bestilling inden tirsdag 15.30
3-vejs kuglehane med reduceret gennemløb til regulering af væsker, gasser og damp. Ikke DVGW godkendt, men egnet til drikkevand.
  • Varenr.:
    2007490
  • Typenr.:
    VD12654505
pr. stk. | inkl. moms
3.634,00 kr.

Måske interessant?

Beskrivelse

Anvendelse

Denne kuglehane er designet med reduceret gennemløb, hvilket gør den ideel til afspærring og 3-vejs regulering af væsker, gasarter og damp i forskellige processanlæg. Bemærk, at den ikke er DVGW godkendt.

Kuglehanen er egnet til brug i drikkevandsinstallationer, da den rustfri stålkvalitet ligger inden for standarden EN 1.4000 til EN 1.4999, selvom produktet ikke er omfattet af krav til godkendelse (GDV).

Produktspecifikationer

  • Hus: 316 syrefast stål
  • Kugle/Spindel: 316 syrefast stål
  • Liner/Pakning: PTFE
  • DN mål: 40
  • Gevind: 1 1/2"
  • Temperatur Min.: -20°C
  • Temperatur Max.: 180°C
  • PN: 63 bar

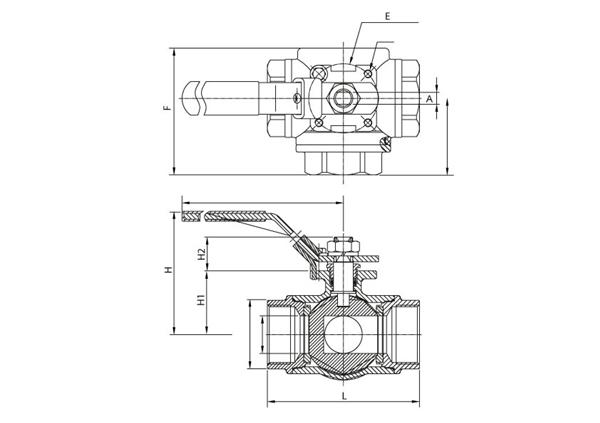

  • Byggelængde: 124 mm
  • E mål: 70 mm
  • H mål: 116 mm
  • W mål: 246 mm
  • A mål: 12,5 mm
  • D mål: 58,5 mm
  • H1 mål: 55,7 mm
  • H2 mål: 34 mm
  • Oprindelsesland: NL
  • SVHC stof over 0,1%: Ingen

Bemærk

Denne vare er placeret på et eksternt lager og kan leveres fra dag til dag ved bestilling inden kl. 11.45.

Specifikationer

  • Varenummer:
    2007490
  • EAN nummer:
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    VD12654505
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • A mål:
    12,5mm
  • Bemærkninger:
    Varen ligger på eksternt lager og kan leveres fra dag til dag ved bestilling inden kl.11.45.
  • Byggelængde:
    124mm
  • D mål:
    58,5mm
  • DN mål:
    40
  • E mål:
    70mm
  • Gevind 1:
    1 1/2"
  • Gevind 2:
    1 1/2"
  • Gevind 3:
    1 1/2"
  • h mål:
    116mm
  • H1 mål:
    55,7mm
  • h2 mål:
    34mm
  • Hus:
    316 syrefast
  • Kugle/Spindel:
    316 syrefast
  • Liner/Pakning:
    PTFE
  • Oprindelsesland:
    NL
  • PN:
    63bar
  • SVHC stof over 0,1%:
    Ingen
  • Temperatur Max.:
    180°C
  • Temperatur Min.:
    -20°C
  • W mål:
    246mm
  • Mærke:
    Øvrige
  • Se alt fra mærket:
    Øvrige
