IMI TA PRK vinkel, 32 mm, 90°, messing, PN 16

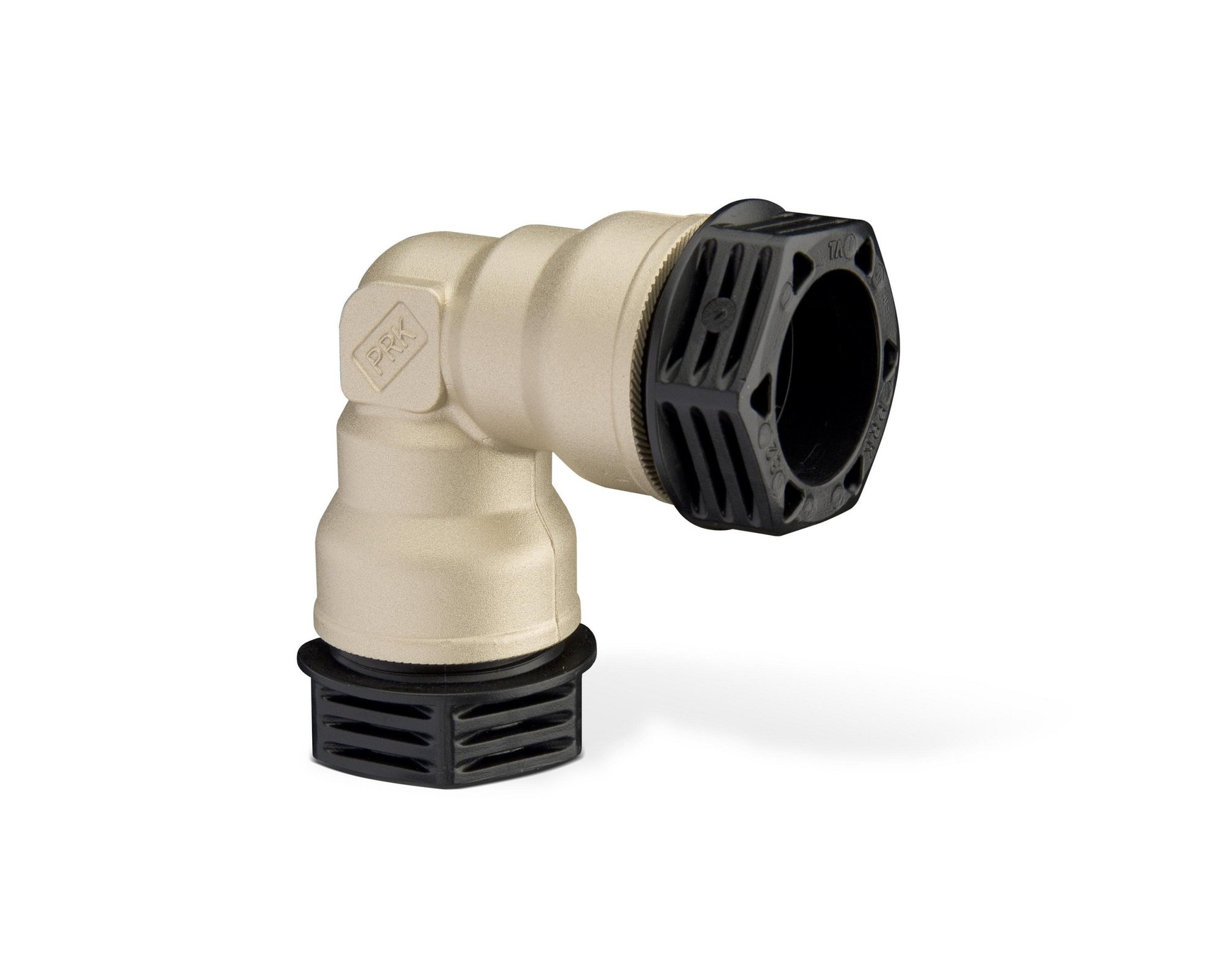

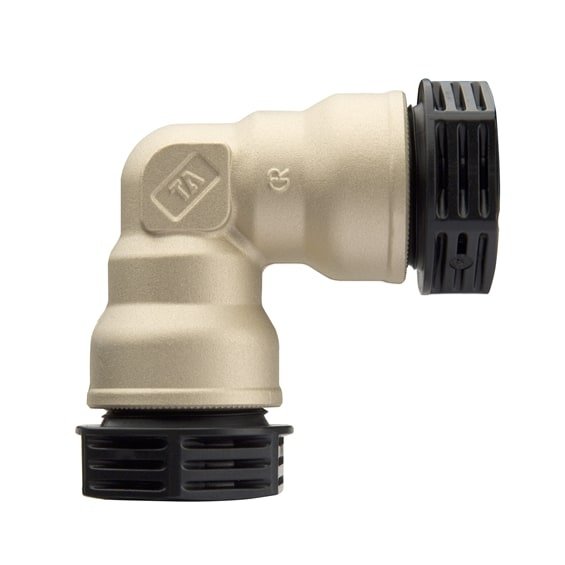

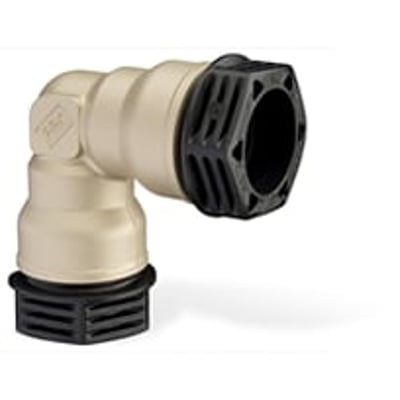

IMI TA PRK vinkelkobling i messing med sorte trykskruer, 32 mm indstikstilslutninger og 90° vinkel.IMI TA PRK vinkelkobling set tæt på, med PRK-mærkning på messinghuset og sort trykskrue ved åbningen.IMI TA PRK-vinklen set skråt forfra, hvor messinghuset og de to sorte indstikstilslutninger ses tydeligt.
PRISGARANTI
10 stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 4/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 4/11
GLS Erhverv49,00 kr.Onsdag d. 4/11
GLS Hjemmelevering59,00 kr.Onsdag d. 4/11
Direkte levering149,00 kr.I morgen
Click&Collect i Svenstrup (9230)0,00 kr.I morgen
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket IMI
IMI TA PRK 90° vinkel med 32 mm indstikstilslutninger til PEL-, PEH- og PEM-rør. PN 16 og VA-godkendt til brugsvandsanlæg. Læs mere…
  • Varenr.:
    073820032
  • EAN nr.:
    7318792886300
  • Typenr.:
    53404032
pr. stk. inkl. moms
251,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

IMI TA PRK-vinklen er en 90° plastrørskobling med indstikstilslutninger til samling af polyethylenrør i typerne PEL, PEH og PEM. Den er beregnet til rør med PN 6,3 og PN 10 og kan anvendes over og under jorden.

Til PVC-rør i dimensionerne 32–63 mm anvendes en særskilt trykskrue TA 431 (VVS-nr. 073889-0XX) med konus. En kompensationsbøsning anvendes kun til PEM-rør PN 6,3 for at kompensere for rørets mindre godstykkelse.

Udførelse og mål

  • Rørdiameter: 32 mm ved begge tilslutninger
  • Vinkel: 90°
  • Længde: 73 mm
  • Trykklasse: PN 16
  • Maksimalt arbejdstryk ved 20 °C: 16 bar. For PE-rør gælder det maksimale arbejdstryk, som røret er beregnet til. Nipler alene har et maksimalt arbejdstryk på 1,6 MPa (16 bar).
  • Maksimalt driftstryk ved maksimal medietemperatur: 16 bar
  • Kontinuerligt temperaturområde angivet for produktet: 0–100 °C. Den maksimale arbejdstemperatur følger røret.
  • Maksimalt undertryk: 99 % vakuum, svarende til 750 mm Hg
  • Indstikstilslutninger uden gevind. Koblingen har ikke tætningsringe eller pakninger.

Materialer og konstruktion

Tilslutningerne er angivet som zinkfri messing med ubehandlet overflade. PRK-koblingen består af koblingshus og trykskrue. Koblingshusene i PRK-serien beskrives som pressestøbt AMETAL® eller sandstøbt rødgods, og trykskruen som formstøbt acetalplast med UV-stabilisator. Ved dimension 63 mm er trykskruen af AMETAL® med konusring af acetalplast. Trykskruen med konus til PVC-rør er af AMETAL®.

Montering og kompatibilitet

Koblingen indeholder ikke løse dele og kan adskilles og samles igen efter montering. Leverandørbeskrivelsen angiver høj udtrækningskraft; produktdata angiver samtidig, at vinklen ikke er trækfast. PRK-sortimentet omfatter dimensioner fra 16 til og med 63 mm. Specialkoblinger uden for standardsortimentet bestilles separat eller kan kombineres ved hjælp af nippelmuffer TA 425, TA 426 og TA 427. I PRK-serien er alle gevind rørgevind, og koblingshusene kan også anvendes som rørdele.

Godkendelse

PRK er VA-godkendt af ETA-Danmark til brugsvandsanlæg.

Specifikationer

  • Varenummer:
    073820032
  • EAN nummer:
    7318792886300
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    53404032
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    False
  • Bøjningsradius:
    0.0 mm
  • Diameter:
    32 mm
  • Excentrisk:
    False
  • FM-undersøgelse:
    False
  • Form:
    Knæ
  • Gastilladelse QA:
    False
  • Gevind:
    Ingen
  • Grader:
    90°
  • Hovedfarve fitting:
    Andet
  • KIWA certificeret:
    False
  • Kontur kode:
    Andet
  • Kontur kode tilslutning 1:
    Andet
  • Kontur kode tilslutning 2:
    Andet
  • Længde:
    73.0 mm
  • LPCB-undersøgelse:
    False
  • Maks. driftstryk ved maks. medietemperatur:
    16.0 bar
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    100.0 °C
  • Materiale:
    Ametal
  • Materiale tilslutning 1:
    Messing
  • Materiale tilslutning 2:
    Messing
  • Materialekvalitet tilslutning 2:
    Zinkfri messing
  • Med aftap:
    False
  • Med stopbuffer:
    False
  • Med tætningsringe / pakninger:
    False
  • Med udlufter:
    False
  • Middeltemperatur (kontinuerlig):
    0 - 100 °C
  • Minimal mellemtemperatur (kontinuerlig):
    0.0 °C
  • Nøglebredde:
    0.0 mm
  • Nøglevidde på møtgrik:
    0.0 mm
  • Nominel diameter tilslutning 2:
    Andet
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Ubehandlet
  • Reducerende:
    False
  • Ring stivhedsklasse:
    Andet
  • Standard dimensionsforhold (SDR):
    0.0
  • Standardflange:
    Ingen
  • Systembundet:
    True
  • Tætningsmateriale:
    Ikke relevant
  • Tilslutning (1):
    Indstik
  • Tilslutning 2:
    Indstik
  • Trækfast:
    False
  • Trykklasse:
    PN16
  • Tryktrinsflange:
    PN 16
  • Type:
    Vinkel
  • Udvendig rørdiameter tilslutning 2:
    32.0 mm
  • UL-undersøgelse:
    False
  • ULC-farve:
    False
  • Vægtykkelse tilslutning 1:
    1.0 mm
  • Vægtykkelse tilslutning 2:
    1.0 mm
  • VdS-kontrolleret:
    False
  • Vinkel på bøjning:
    90.0 °
  • Zeta værdi:
    0.0
  • Producent/forhandler:
    IMI
