Magelis SCU HMI-panel med PLC, 5,7 tommer, HMISCU8B5

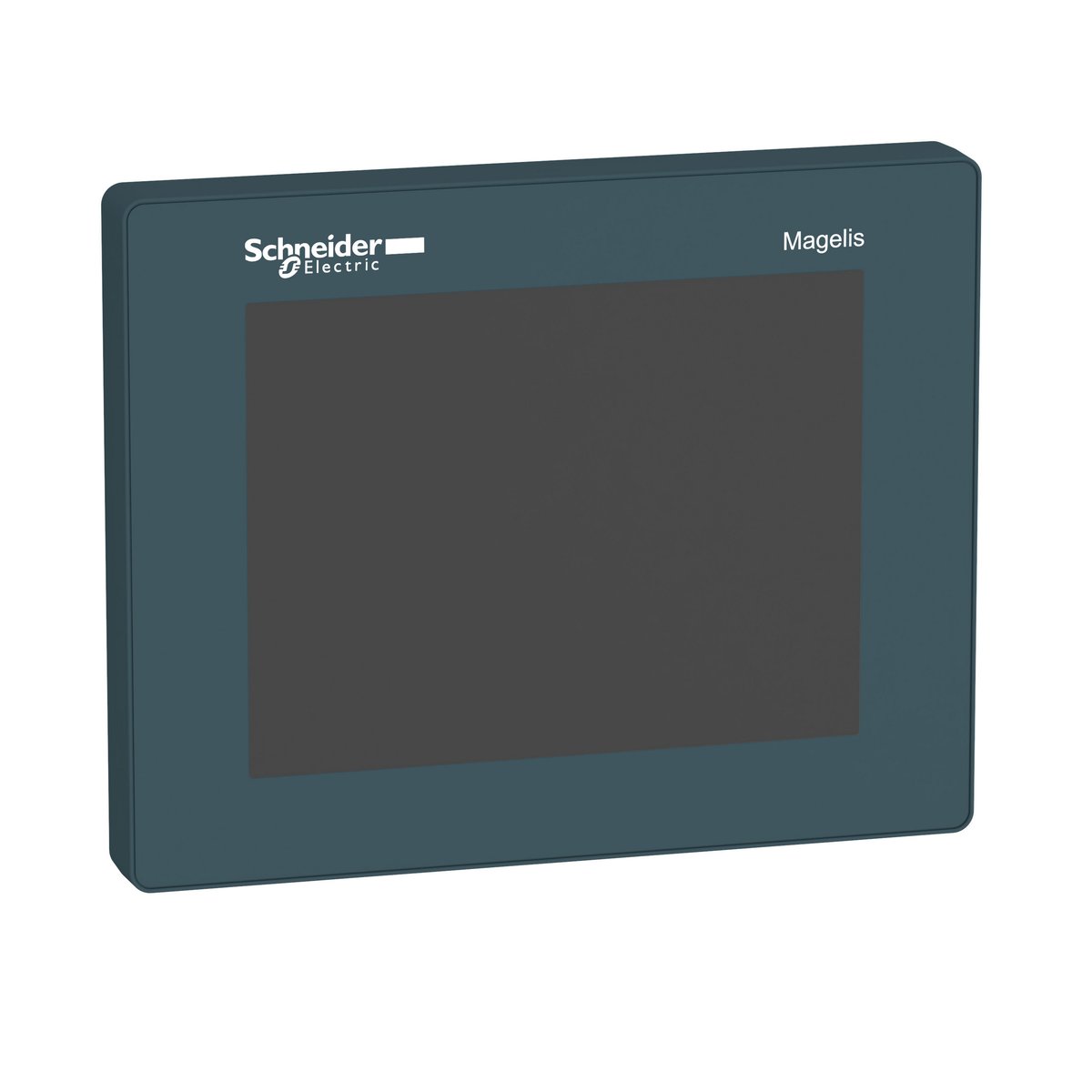

Schneider Electric Magelis SCU HMISCU8B5 HMI-panel med PLC og 5,7-tommers touchskærm, set skråt forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - torsdag d. 10/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - torsdag d. 10/12
GLS Erhverv49,00 kr.Mandag d. 30/11 - torsdag d. 10/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - torsdag d. 10/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
HMI-panel med 5,7” QVGA-farveskærm, resistiv touch, PLC samt digitale og analoge I/O. Understøtter CAN, Modbus, TCP/IP og EtherNet/IP. Læs mere…
  • Varenr.:
    7586046413
  • EAN nr.:
    3595864175584
  • Typenr.:
    HMISCU8B5
pr. stk. inkl. moms
11.727,00 kr.

Måske interessant?

Beskrivelse

HMI-panel med PLC og 5,7” touchskærm

Magelis SCU HMI-controlleren har en 5,7” LCD-farveskærm med resistiv berøring. Skærmen viser 65.536 farver og har QVGA-opløsning på 320 × 240 pixels. Produktbeskrivelsen angiver 24 V DC-forsyning og 128 MB Flash-hukommelse. Den brugbare projekt- og brugerhukommelse er angivet til 128 kByte.

Tilslutninger og I/O

Panelet har CANopen via SubD9, seriel RJ45-forbindelse med RS485/RS232 samt Ethernet via RJ45. Derudover er der to USB-porte. De digitale og analoge I/O består af:

  • 8 digitale indgange
  • 8 digitale udgange: 6 relæudgange og 2 kilde-transistorudgange
  • 4 analoge indgange: 2 til spænding eller strøm samt 2 til temperaturfølere af typen TC/PT100-1000
  • 2 analoge udgange til spænding eller strøm

Panelet har én RS232-grænseflade, én RS485-grænseflade og én industriel Ethernet-grænseflade. Det fungerer også som IO-Link-master.

Protokoller og funktioner

Understøttede protokoller omfatter CAN, Modbus, TCP/IP og EtherNet/IP. Panelet har beskedvisning, softwaregrænseflader og mulighed for at indlæse yderligere software. Det understøtter indlæsning af processtandardværdi og fire onlinesprog.

Panelet understøtter ikke KNX, DeviceNet Safety, PROFINET IO, SERCOS, Data-Highway, INTERBUS-Safety, AS-interface-sikkerhed, DeviceNet, LON, Foundation Fieldbus, SUCONET, INTERBUS, PROFIsafe, SafetyBUS p, PROFIBUS eller AS-i. Det understøtter heller ikke GPRS, Bluetooth, GSM, UMTS eller WLAN 802.11, og det er ikke angivet som egnet til sikkerhedsfunktioner.

Montering og øvrige specifikationer

  • Beskyttelsesgrad på forsiden: IP65/IP67 og NEMA 4X
  • Frontmål: 163 mm bred og 129,4 mm høj
  • Indbygningsdybde: 76,22 mm
  • Mulighed for montage på montageskinne samt væg- eller direkte montering
  • Forsyningstype angivet som AC/DC; produktbeskrivelsen angiver 24 V DC. AC-forsyning ved 50 og 60 Hz er registreret som 0–0 V.
  • LCD-skærm uden gråtoner/blåskalaer
  • Ingen numerisk eller alfanumerisk tastatur, programmerbare funktionsknapper, LED-knapper eller systemknapper
  • Ingen opskriftsfunktion, meldesystem med buffer og kvittering, procesværdiindikation som output eller printerudgang
  • Ingen adgangskodeniveauer
  • Ingen RS422-, TTY-, parallel-, PROFINET-, trådløs eller øvrig hardwaregrænseflade

Produktidentifikation

  • Type: HMISCU8B5
  • Varenummer: 7586046413
  • EAN: 3595864175584

Specifikationer

  • Varenummer:
    7586046413
  • EAN nummer:
    3595864175584
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    HMISCU8B5
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Alphanumerisk tastatur:
    Nej
  • Antal adgangskode-niveauer:
    0
  • Antal farver i display:
    65536
  • Antal gråtoner/blåskalaer i display:
    0
  • Antal HW-interfaces PROFINET:
    0
  • Antal HW-interfaces Wireless:
    0
  • Antal HW-snitflader andre:
    0
  • Antal HW-snitflader industriel Ethernet:
    1
  • Antal HW-snitflader parallel:
    0
  • Antal HW-snitflader RS232:
    1
  • Antal HW-snitflader RS422:
    0
  • Antal HW-snitflader RS485:
    1
  • Antal HW-snitflader seriel TTY:
    0
  • Antal HW-snitflader USB:
    2
  • Antal pixels, horisontalt:
    320
  • Antal pixels, vertikalt:
    240
  • Antal programerbare funktionsknapper:
    0
  • Antal systemknapper:
    0
  • Antallet af knapper med LED:
    0
  • Antallet af onlinesprog:
    4
  • Beskyttelsesgrad (NEMA), forside:
    4X
  • Beskyttelsesklasse (IP) forside:
    IP65/IP67
  • Bredde på fronten:
    163 mm
  • Brugbar projekt-/brugerhukomelse:
    128 kByte
  • Forsyningsspænding AC 50 Hz:
    0 - 0 V
  • Forsyningsspænding AC 60 Hz:
    0 - 0 V
  • Højde front:
    129.4 mm
  • Indbygningsdybde:
    76.22 mm
  • IO link master:
    Ja
  • Med beskedvisning:
    Ja
  • Med farveskærm:
    Ja
  • Med meldesystem (inkl. buffer og kvittering):
    Nej
  • Med numerisk tastatur:
    Nej
  • Med opskrifter:
    Nej
  • Med softwaregrænseflader:
    Ja
  • Med touchscreen:
    Ja
  • Montageskinnemulighed:
    Ja
  • Printerudgang klar:
    Nej
  • Process standardværdi (input) mulig:
    Ja
  • Processværdi-indikation (output) mulig:
    Nej
  • Radiostandard Bluetooth:
    Nej
  • Radiostandard GPRS:
    Nej
  • Radiostandard GSM:
    Nej
  • Radiostandard UMTS:
    Nej
  • Radiostandard WLAN 802.11:
    Nej
  • Skærmdiagonal:
    5.7 Tommer
  • Skærmtype:
    LCD
  • Touch teknologi:
    Resistiv berøring
  • Type forsyningsspænding:
    AC/DC
  • Understøtter AS-interface sikkerhed på jobbet:
    Nej
  • Understøtter ASI-protokol:
    Nej
  • Understøtter CAN-protokol:
    Ja
  • Understøtter Data-Highway protokol:
    Nej
  • Understøtter DeviceNet protokol:
    Nej
  • Understøtter EtherNet/IP protokol:
    Ja
  • Understøtter KNX protokol:
    Nej
  • Understøtter protokol for DeviceNet Safety:
    Nej
  • Understøtter protokol for Foundation Fieldbus:
    Nej
  • Understøtter protokol for INTERBUS-Safety:
    Nej
  • Understøtter protokol for INTERBUS:
    Nej
  • Understøtter protokol for LON:
    Nej
  • Understøtter protokol for MODBUS:
    Ja
  • Understøtter protokol for øvrige bussystemer:
    Nej
  • Understøtter protokol for PROFINET IO:
    Nej
  • Understøtter protokol for PROFIBUS:
    Nej
  • Understøtter protokol for PROFIsafe:
    Nej
  • Understøtter protokol for SERCOS:
    Nej
  • Understøtter protokol for SafetyBUS p:
    Nej
  • Understøtter protokol for SUCONET:
    Nej
  • Understøtter protokol for TCP/IP:
    Ja
  • Væg-/direkte montering:
    Ja
  • Velegnet til sikkerhedsfunktioner:
    Nej
  • Yderlige software indlæsbar:
    Ja
  • Producent/forhandler:
    Schneider Electric
