60 kW dc ladeboks, 2x CCS2, 7 meter, uden kabelstyring

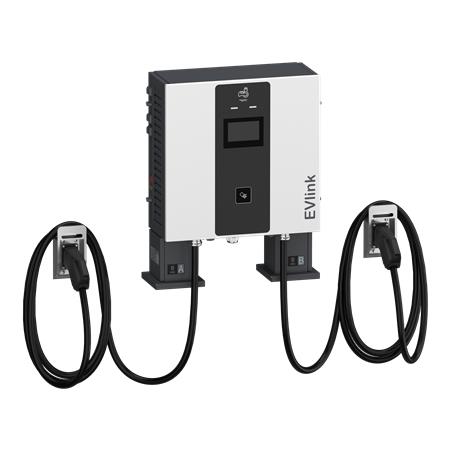

EVlink Pro DC Hurtiglader 60 kW

Denne EVlink Pro DC-ladeboks er en robust og effektiv hurtiglader designet til alle elektriske køretøjer. Den overholder de strenge standarder IEC61851-1 ed.3 og IEC61851-23, hvilket sikrer kompatibilitet og sikkerhed.

Ladeboksen er primært designet til vægmontering, men kan nemt fastgøres på gulvet ved brug af en separat bestilt piedestal. Dens holdbarhed sikres med en IP55-beskyttelsesgrad og en IK10-klassificering for kabinettet, mens touchskærmen har en IK08-klassificering.

Driftstemperaturen spænder fra -30°C til 55°C, med effektregulering ('derating') der starter ved 55°C. Ladeboksen leveres med to 7 meter lange kabler, hver udstyret med et CCS2 ladestik. Den er konfigureret til trefaset drift (L1+L2+L3+N+PE) med en nominel udgangseffekt på 60 kW.

Den nominelle ladestrøm er 96A ved en spænding på 380VAC til 415VAC +/- 10% med en frekvens på 50 Hz. Ladeboksen kan anvendes med jordingssystemerne TN-S, TNC-S eller TT. Den er også IT-kompatibel, forudsat at der anvendes en ekstra isolationstransformer på strømforsyningen.

Installation af denne ladeboks kræver løftegrej på grund af dens vægt. Opstart og konfiguration kan foretages via en bærbar computer tilsluttet den indbyggede webserver. Ladeboksen anbefales især til depot- og flådeopladning.

Funktioner og Brugergrænseflade

Autorisation af opladning kan ske via RFID- eller NFC-kort, QR-kodescanning eller køretøjets MAC-adresse. En integreret 7" touchskærm giver slutbrugeren mulighed for at vælge ladestik og overvåge opladningsstatus. En flerfarvet LED-indikator viser ligeledes status for opladningen og selve ladeboksen. En tydeligt markeret stopknap giver mulighed for hurtig afbrydelse af opladningen.

Ladeboksen kan fjernstyres fra en ekstern backend-løsning. Den tilbyder alsidige netværksmuligheder med en RJ45 Ethernet-port til LAN, samt indbygget Wi-Fi og 4G-modemforbindelse. Administration kan ske i en stand-alone konfiguration eller i en klynget arkitektur med backend-applikationer til energistyring og brugergodkendelse.

Parametre indstilles via den indbyggede webserver. Kommunikationen med overvågningsenheder sker via OCCP 1.6-protokollen. De tilgængelige tjenester omfatter godkendelse og ladeautorisation, detaljerede ladedata, diagnostik og laststyring.

Tekniske Specifikationer

• Nominel udgangseffekt: 60 kW
• Udtag: 2 x CCS2 ladestik
• Kabellængde: 2 x 7 meter
• Kabelstyring: Uden kabelstyringsløsning
• Brugerinterface: 7" LCD touchskærm
• Adgangskontrol: RFID ISO 14443 A/B, NFC
• Kommunikation: Ethernet, Wi-Fi, 4G
• Protokoller: OCPP 1.6 JSON, Modbus TCP
• Energimåling: MID-kompatibel, klasse 1
• IP-klasse: IP55
• Slagfasthed: IK10 (kabinet), IK08 (skærm)
• Driftstemperatur: -30°C til 55°C
• Nettilslutning: 400V AC ±10%, 50/60 Hz, 3P + N + PE
• Nominel ladestrøm: 96A (ved 380-415VAC)
• Jordingssystemer: TN-S, TNC-S, TT, IT-kompatibel (med isolationstransformer)
