Danfoss AB-QM 4.0, DN 15, reguleringsventil med indvendigt gevind

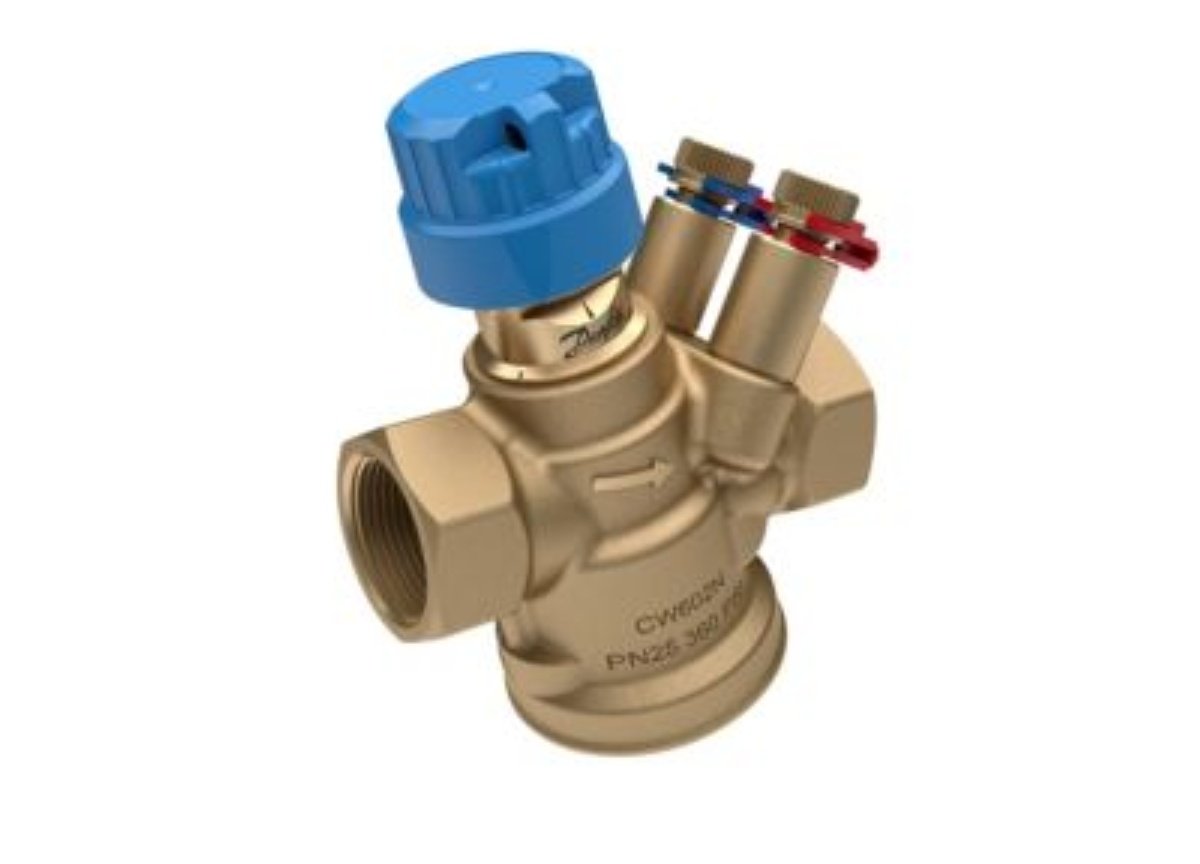

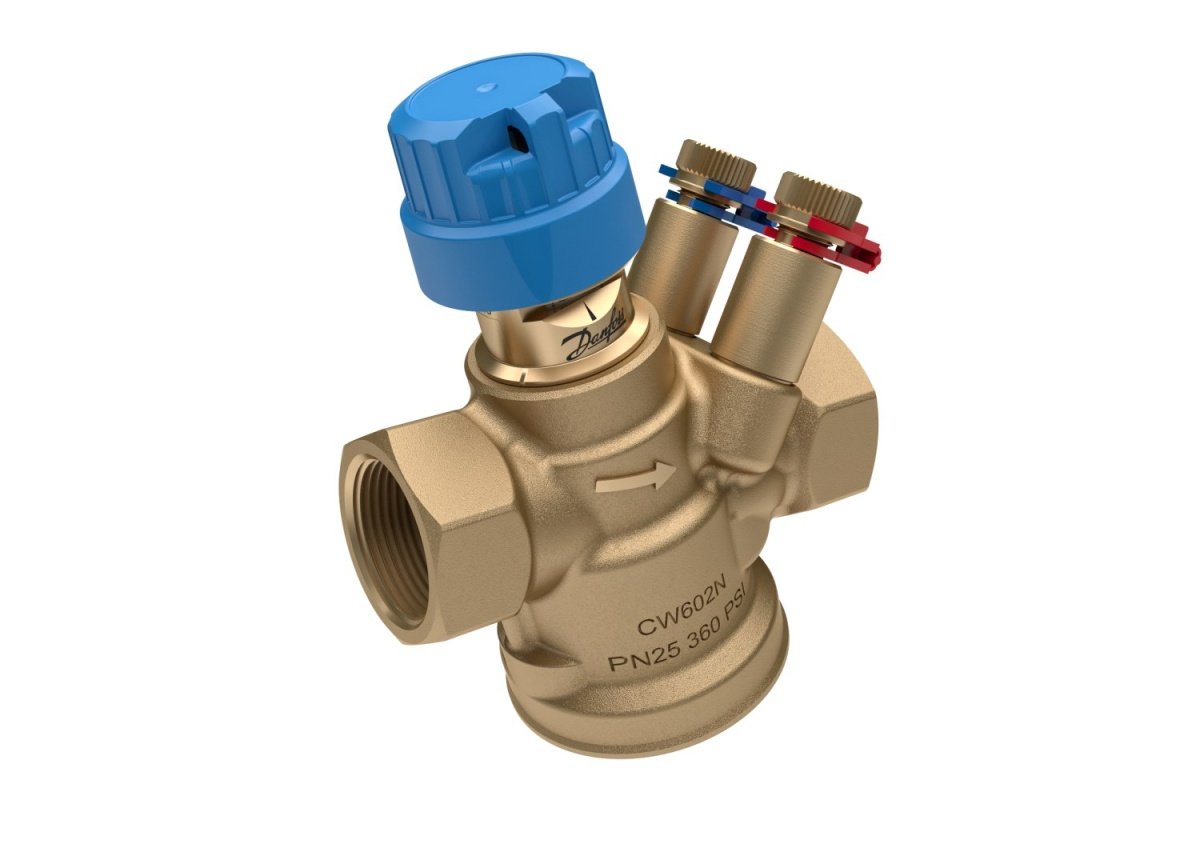

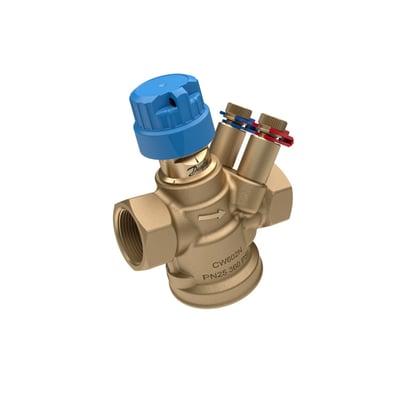

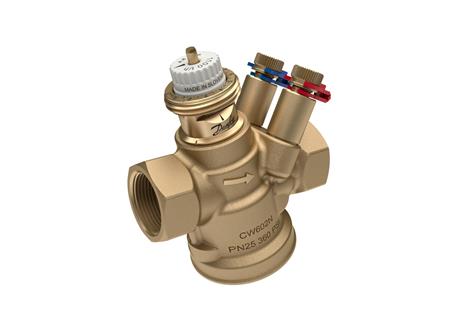

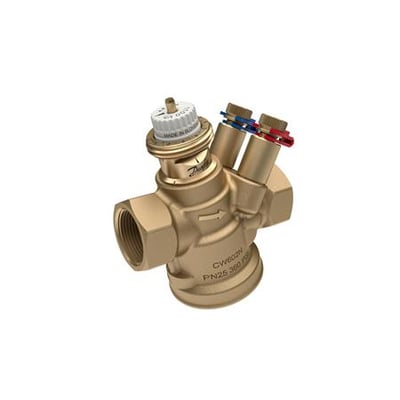

Danfoss AB-QM 4.0 DN 15 reguleringsventil i messing med blå indstillingshætte og målenipler.Danfoss AB-QM 4.0 DN 15 reguleringsventil set skråt forfra med synlig spindel og målenipler.Danfoss AB-QM 4.0 DN 15 reguleringsventil med blå hætte og gevindtilslutning set tæt på.Danfoss AB-QM 4.0 DN 15 reguleringsventil set skråt med synlig flowpil, gevind og modelmærkning.
PRISGARANTI
20+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres fredag d. 6/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 6/11
GLS Erhverv49,00 kr.Fredag d. 6/11
GLS Hjemmelevering59,00 kr.Fredag d. 6/11
Direkte levering149,00 kr.Torsdag d. 5/11
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 5/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket Danfoss
Trykuafhængig Danfoss-reguleringsventil DN 15 med målenipler, PN 25 og automatisk flowbegrænsning. Tilslutning med indvendigt gevind. Læs mere…
  • Varenr.:
    406838106
  • EAN nr.:
    5714279039689
  • Typenr.:
    003Z8301
pr. stk. inkl. moms
632,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Produktbeskrivelse

Danfoss AB-QM 4.0 er en trykuafhængig reguleringsventil (PICV) med indbygget trykregulator, automatisk flowbegrænsning og funktion til automatisk vandbalance. Trykregulatoren opretholder et konstant differenstryk over reguleringsventilen. Ventilen har lineær reguleringskarakteristik, og flowet begrænses ved hjælp af en slaglængdebegrænser.

Med en Danfoss-aktuator kan ventilens respons ændres fra lineær til logaritmisk (procentvis) karakteristik via DIP-switche på aktuatoren. Aktuatorer kalibrerer sig til ventilens spindelvandring. Ventilen kan anvendes i ventilationsaggregater, i systemer med konstant flow i fancoils og i 1-rørs varmeanlæg, hvor den kan monteres som automatisk indreguleringsventil i hvert stigrør.

Tekniske specifikationer

  • Type: Membranventil, trykuafhængig reguleringsventil (PICV)
  • Nominel diameter: DN 15
  • Tilslutning: Muffe/muffe, indvendigt metrisk gevind, 0,5 tomme
  • Trykklasse: PN 25; maksimalt arbejdstryk: 25 bar
  • Minimum differenstryk: 16 kPa; maksimalt differenstryk: 600 kPa
  • Volumenstrøm: 0,065–0,65 m³/h; angivet flowværdi: 0,65
  • Flowforindstilling: Med slaglængdebegrænser
  • Slaglængde: 4,0 mm
  • Trykkompensation: Mekanisk
  • Ventilkarakteristik: Lineær
  • Temperaturdata: Medietemperatur angivet fra -10 til 95 °C; kontinuerlig middeltemperatur angivet fra -20 til 95 °C; minimal kontinuerlig mellemtemperatur: -10 °C
  • Materiale: DZR-messing; hus og materialekapslinger i messing
  • Materialekvalitet: CuZn36Pb2As (CW602N)
  • Mål: Længde 75 mm, højde 83,3 mm og udvendig rørdiameter 15,0 mm
  • Tilslutning til betjeningselement: M30 x 1,5
  • Målenipler: Ja
  • Egnet til væsker og glycol
  • Indstilling direkte på produktet og via PC; indstilling via NFC eller håndholdt programmeringsenhed er ikke angivet som tilgængelig
  • Påfyldnings- og afdrypningsventil: Nej
  • Databladet angiver bly som SVHC-stof over 0,1 %

Identifikation

  • Typebetegnelse: 003Z8301
  • Produktnummer: 406838106
  • EAN: 5714279039689
  • Oprindelsesland: SI

Specifikationer

  • Varenummer:
    406838106
  • EAN nummer:
    5714279039689
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    003Z8301
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Styring/automatik
  • Arbejdstryk max:
    25bar
  • Dimension [dn]:
    15
  • DN mål:
    15
  • Egnet til væsker:
    True
  • Flow:
    0,65
  • Forindstilling volumen gennemstrømning:
    Med slaglængde begrænser
  • Gevind:
    0,5"
  • Højde:
    83.3 mm
  • Indstilling direkte på produkt:
    True
  • Indstilling med PC:
    True
  • Indstilling via håndholdt programmeringsenhed:
    False
  • Indstilling via NFC:
    False
  • Klapventil karakteristik:
    Lineær
  • Længde:
    75.0 mm
  • Maksimal middeltemperatur (kontinuerlig):
    95.0 °C
  • Materiale:
    DZR Messing
  • Materiale til hus:
    Messing
  • Materialekapslinger:
    Messing
  • Materialekvalitet:
    CuZn36Pb2As (CW602N)
  • Max. Differencetryk:
    600.0 kPa
  • Med målenippel:
    True
  • Med påfyldning-og afdrypningsventil:
    False
  • Medietemperatur max:
    95°C
  • Medietemperatur min:
    -10°C
  • Middeltemperatur (kontinuerlig):
    -20 - 95 °C
  • Minimal mellemtemperatur (kontinuerlig):
    -10.0 °C
  • Minimum trykdifference:
    16.0 kPa
  • Nominel diameter:
    DN15
  • Slaglængde:
    4.0 mm
  • SVHC stof over 0,1%:
    Bly
  • Tilslutning:
    Muffe/muffe
  • Tilslutninger:
    Indvendig gevind metrisk
  • Tilslutnings betjeningselement:
    M30 x 1.5
  • Trykklasse:
    PN 25
  • Type:
    Membran
  • Type af trykkompensation:
    Mekanisk
  • Udvendig rørdiameter:
    15.0 mm
  • Velegnet til glycol:
    True
  • Volumestrøm:
    0.065 - 0.65 m³/h
  • Producent/forhandler:
    Danfoss
