Danfoss AB-QM 4.0 reguleringsventil, DN 20, indvendigt gevind

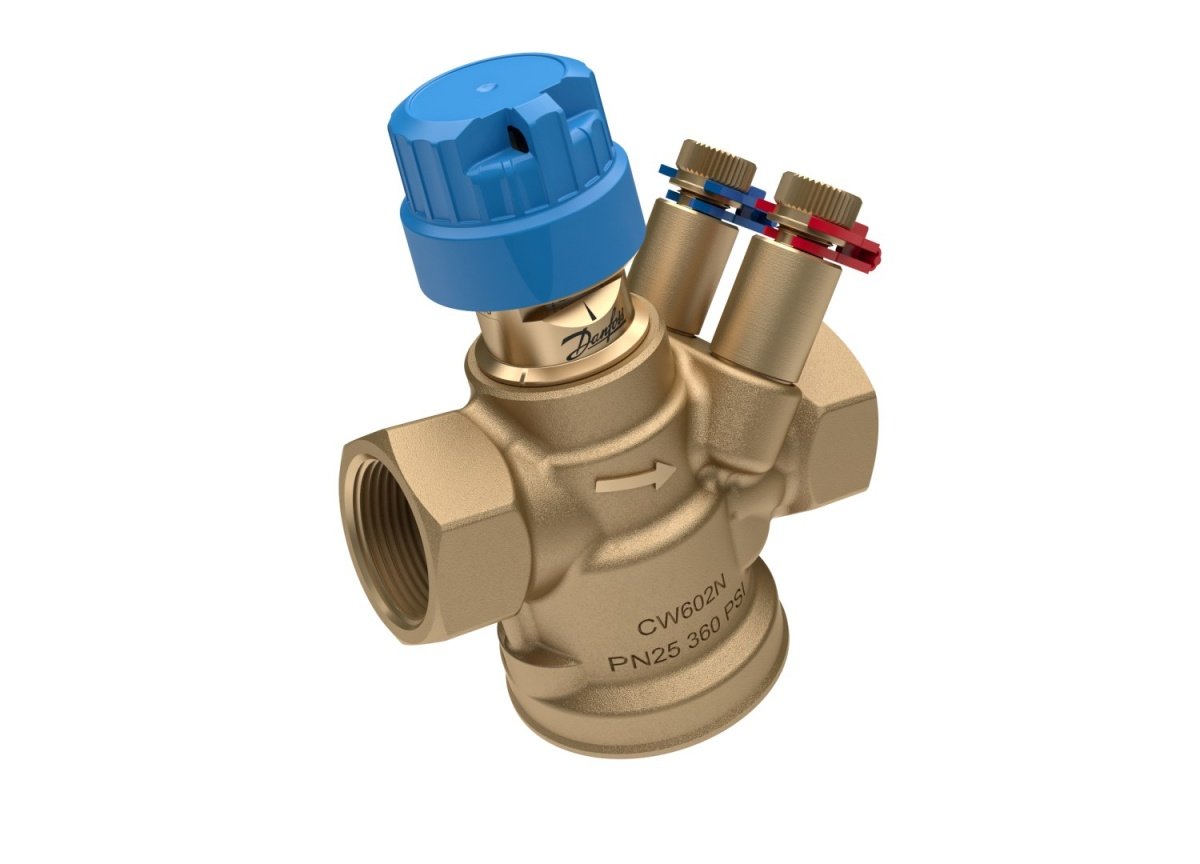

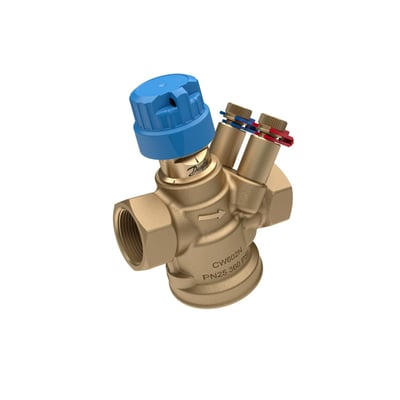

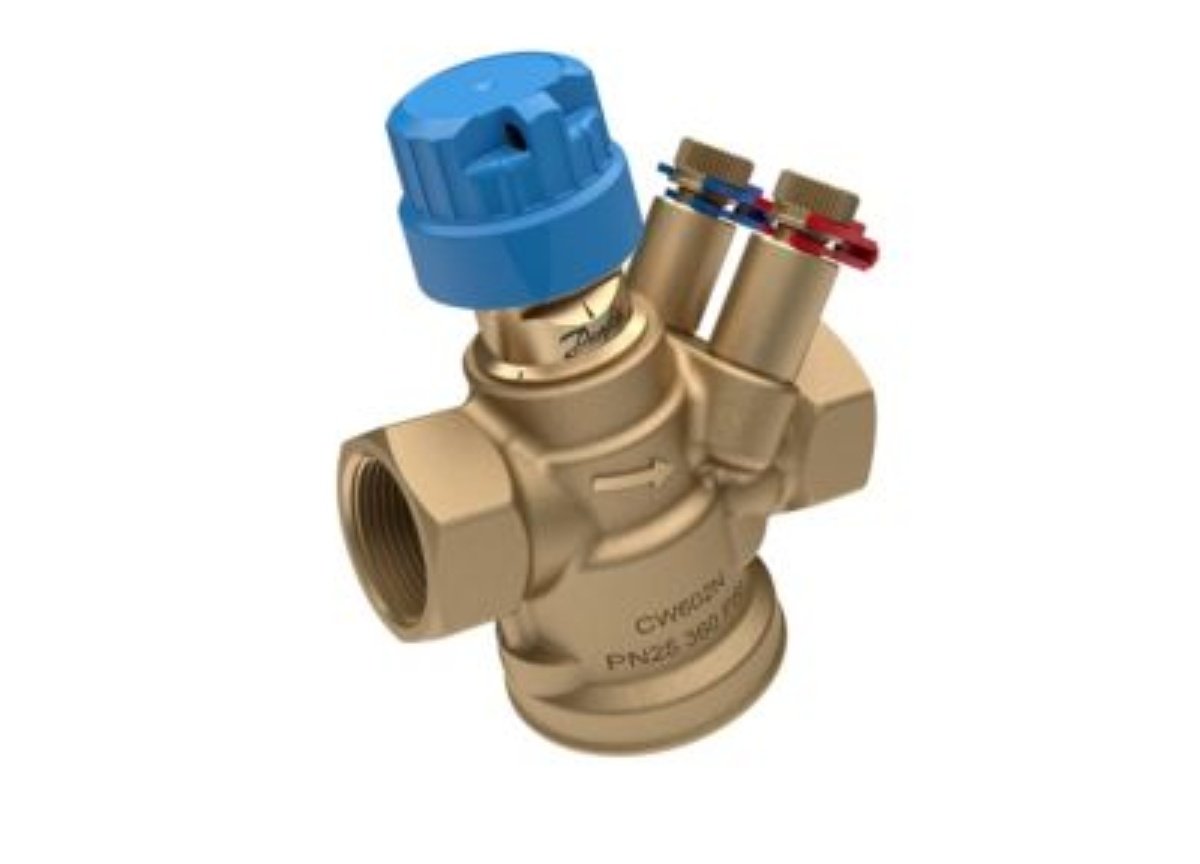

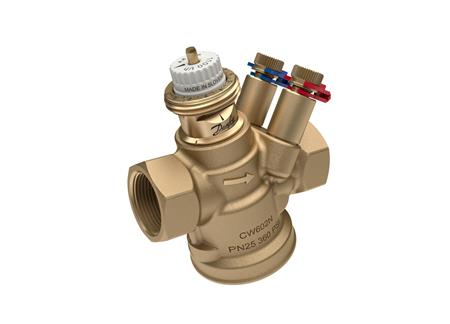

Danfoss AB-QM 4.0 reguleringsventil i messing med blå hætte og målenipler, DN 20 med indvendigt gevind.Danfoss AB-QM 4.0 reguleringsventil DN 20 set skråt forfra uden blå hætte, med synlig spindel og målenipler.Danfoss AB-QM 4.0 reguleringsventil DN 20 med blå hætte og målenipler, vist tættere på med gevindtilslutningen synlig.
PRISGARANTI
6 stk. på lager
GLS Pakkeshop 39,00 kr. (leveres fredag d. 6/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 6/11
GLS Erhverv49,00 kr.Fredag d. 6/11
GLS Hjemmelevering59,00 kr.Fredag d. 6/11
Direkte levering149,00 kr.Torsdag d. 5/11
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 5/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket Danfoss
Trykuafhængig Danfoss AB-QM 4.0-reguleringsventil, DN 20, med målenipler, indvendigt gevind og trykklasse PN 25. Læs mere…
  • Varenr.:
    406838111
  • EAN nr.:
    5714279039757
  • Typenr.:
    003Z8303
pr. stk. inkl. moms
759,00 kr.

Andre købte også

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Danfoss AB-QM 4.0 er en trykuafhængig reguleringsventil med flowbegrænser og målenipler. Ventilen kombinerer regulering og automatisk indregulering af vandflow. Den har lineær reguleringskarakteristik, som er uafhængig af det tilgængelige tryk. Flowet begrænses ved hjælp af en slaglængdebegrænser.

Ventilen kan anvendes i ventilationsaggregater, fancoils og 1-rørs varmeanlæg. I anlæg med konstant flow kan den monteres som automatisk indreguleringsventil i hvert stigrør. Sammen med en Danfoss-aktuator kan ventilens respons ændres fra lineær til logaritmisk karakteristik ved at ændre aktuatorens DIP-switch-indstilling. Danfoss-aktuatorer kalibrerer sig til ventilens spindelvandring.

Tekniske oplysninger

  • Nominel diameter: DN 20
  • Tilslutning: muffe/muffe med indvendigt gevind
  • Gevindmål: 0,75"; tilslutningerne er angivet som indvendigt gevind metrisk
  • Trykklasse: PN 25; maksimalt arbejdstryk: 25 bar
  • Minimum differenstryk: 16 kPa; maksimalt differenstryk: 600 kPa
  • Med målenipler
  • Type: membran; trykkompensation: mekanisk
  • Ventilkarakteristik: lineær
  • Slaglængde: 4,0 mm; forindstilling af volumenflow med slaglængdebegrænser
  • Angivet flow: 1100
  • Medietemperatur: fra -10 °C til 95 °C; maksimal kontinuerlig middeltemperatur: 95 °C
  • Materiale: DZR-messing; hus og materialekapsling i messing
  • Materialekvalitet: CuZn36Pb2As (CW602N)
  • Egnet til væsker og glycol
  • Tilslutning til betjeningselement: M30 × 1,5
  • Mål: længde 85 mm, højde 110,1 mm og udvendig rørdiameter 20 mm
  • Indstilling direkte på produktet eller med PC
  • Indstilling via NFC og håndholdt programmeringsenhed er ikke tilgængelig
  • Uden påfyldnings- og afdrypningsventil
  • SVHC-stof over 0,1 %: bly
  • Oprindelsesland: SI

Produktidentifikation

  • Produktnummer: 406838111
  • Typenummer: 003Z8303
  • EAN: 5714279039757

Specifikationer

  • Varenummer:
    406838111
  • EAN nummer:
    5714279039757
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    003Z8303
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Styring/automatik
  • Arbejdstryk max:
    25bar
  • Dimension [dn]:
    20
  • DN mål:
    20
  • Egnet til væsker:
    True
  • Flow:
    1100
  • Forindstilling volumen gennemstrømning:
    Med slaglængde begrænser
  • Gevind:
    0,75"
  • Højde:
    110.1 mm
  • Indstilling direkte på produkt:
    True
  • Indstilling med PC:
    True
  • Indstilling via håndholdt programmeringsenhed:
    False
  • Indstilling via NFC:
    False
  • Klapventil karakteristik:
    Lineær
  • Længde:
    85.0 mm
  • Maksimal middeltemperatur (kontinuerlig):
    95.0 °C
  • Materiale:
    DZR Messing
  • Materiale til hus:
    Messing
  • Materialekapslinger:
    Messing
  • Materialekvalitet:
    CuZn36Pb2As (CW602N)
  • Max. Differencetryk:
    600.0 kPa
  • Med målenippel:
    True
  • Med påfyldning-og afdrypningsventil:
    False
  • Medietemperatur max:
    95°C
  • Medietemperatur min:
    -10°C
  • Middeltemperatur (kontinuerlig):
    - °C
  • Minimal mellemtemperatur (kontinuerlig):
    -10.0 °C
  • Minimum trykdifference:
    16.0 kPa
  • Nominel diameter:
    DN20
  • Slaglængde:
    4.0 mm
  • SVHC stof over 0,1%:
    Bly
  • Tilslutning:
    Muffe/muffe
  • Tilslutninger:
    Indvendig gevind metrisk
  • Tilslutnings betjeningselement:
    M30 x 1.5
  • Trykklasse:
    PN 25
  • Type:
    Membran
  • Type af trykkompensation:
    Mekanisk
  • Udvendig rørdiameter:
    20.0 mm
  • Velegnet til glycol:
    True
  • Volumestrøm:
    - m³/h
  • Producent/forhandler:
    Danfoss
