Danfoss AB-QM 4.0 reguleringsventil, DN 20, 1" udvendigt gevind

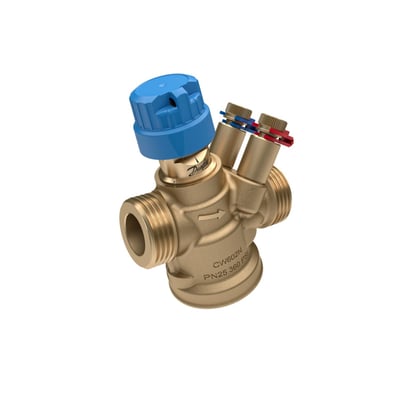

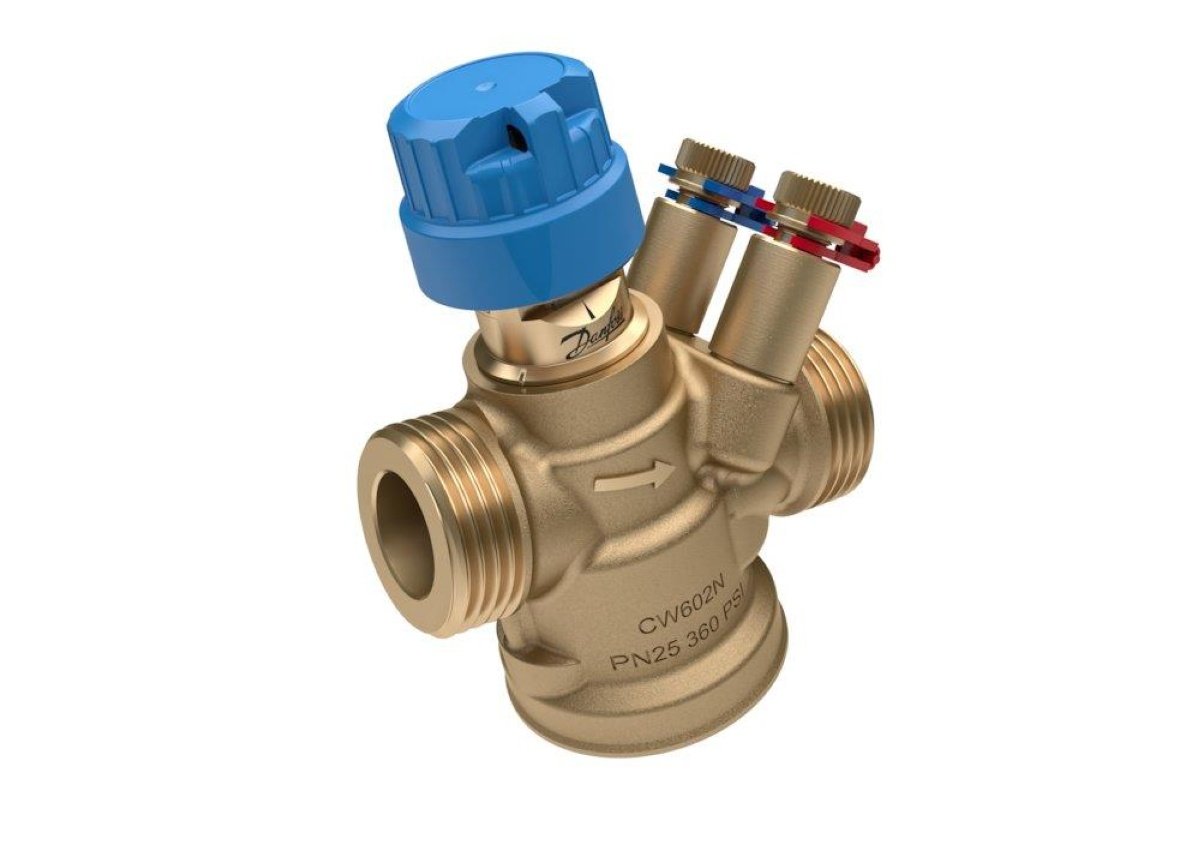

Danfoss AB-QM 4.0 reguleringsventil DN 20 med blå justeringsknap, gevindtilslutninger og målenipler.Danfoss AB-QM 4.0 reguleringsventil DN 20 set skråt forfra med synlige gevind og blå justeringsknap.Danfoss AB-QM 4.0 reguleringsventil DN 20 med tydelig flowpil på messinghuset og målenipler øverst.
PRISGARANTI
10+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres fredag d. 6/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 6/11
GLS Erhverv49,00 kr.Fredag d. 6/11
GLS Hjemmelevering59,00 kr.Fredag d. 6/11
Direkte levering149,00 kr.Torsdag d. 5/11
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 5/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket Danfoss
Trykuafhængig Danfoss AB-QM 4.0-reguleringsventil DN 20 med målenipler, PN 25 og et flowområde på 0,11–1,1 m³/h. Læs mere…
  • Varenr.:
    406838011
  • EAN nr.:
    5714279039320
  • Typenr.:
    003Z8203
pr. stk. inkl. moms
758,00 kr.

Andre købte også

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Danfoss AB-QM 4.0 er en trykuafhængig reguleringsventil med indbygget automatisk flowbegrænsning og indregulering. Ventilen kombinerer regulering og vandbalance, og den mekaniske trykkompensation opretholder et konstant differenstryk over reguleringsventilen.

Funktion og anvendelse

Ventilen har en lineær reguleringskarakteristik. Flowet begrænses ved at begrænse ventilspindlens vandring, og indstillingen kan foretages direkte på produktet eller via PC. Ved brug sammen med en Danfoss-aktuator kan karakteristikken ændres fra lineær til logaritmisk via aktuatorens DIP-switche.

  • Til ventilationsaggregater, hvor en logaritmisk karakteristik kan anvendes til reguleringssløjfen.
  • Kan anvendes i systemer med konstant flow, herunder fancoils og 1-rørs varmeanlæg.
  • Kan installeres som automatisk indreguleringsventil i hvert stigrør.
  • Med målenipler til flowmåling og indstilling med slaglængdebegrænser.
  • Egnet til væsker og glykol.

Tekniske specifikationer

  • Nominel diameter: DN 20.
  • Tilslutning: nippel/nippel med 1" udvendigt gevind.
  • Trykklasse: PN 25; maksimalt arbejdstryk: 25 bar.
  • Flowområde: 0,11–1,1 m³/h.
  • Minimalt differenstryk: 16 kPa; maksimalt differenstryk: 600 kPa.
  • Lineær ventilkarakteristik og mekanisk trykkompensation.
  • Slaglængde: 4 mm.
  • Tilslutning til betjeningselement: M30 x 1,5.
  • Længde: 82 mm; højde: 110,1 mm; udvendig rørdiameter: 20 mm.
  • Medietemperatur, minimum: -10 °C. Kontinuerligt temperaturområde: -20 til 95 °C.
  • Ingen påfyldnings- eller afdrypningsventil.

Materialer og identifikation

Ventilhus og kapsling er af messing. Materialekvaliteten er CuZn36Pb2As (CW602N), DZR-messing. Produktdata angiver bly som SVHC-stof over 0,1 %. Oprindelsesland er angivet som SI.

  • Produktnummer: 406838011.
  • Typenummer: 003Z8203.
  • EAN: 5714279039320.

Specifikationer

  • Varenummer:
    406838011
  • EAN nummer:
    5714279039320
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    003Z8203
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Styring/automatik
  • Arbejdstryk max:
    25bar
  • Dimension [dn]:
    20
  • DN mål:
    20
  • Egnet til væsker:
    True
  • Flow:
    1100
  • Forindstilling volumen gennemstrømning:
    Med slaglængde begrænser
  • Gevind:
    1"
  • Højde:
    110.1 mm
  • Indstilling direkte på produkt:
    True
  • Indstilling med PC:
    True
  • Indstilling via håndholdt programmeringsenhed:
    False
  • Indstilling via NFC:
    False
  • Klapventil karakteristik:
    Lineær
  • Længde:
    82.0 mm
  • Maksimal middeltemperatur (kontinuerlig):
    95.0 °C
  • Materiale:
    DZR Messing
  • Materiale til hus:
    Messing
  • Materialekapslinger:
    Messing
  • Materialekvalitet:
    CuZn36Pb2As (CW602N)
  • Max. Differencetryk:
    600.0 kPa
  • Med målenippel:
    True
  • Med påfyldning-og afdrypningsventil:
    False
  • Medietemperatur max:
    95°C
  • Medietemperatur min:
    -10°C
  • Middeltemperatur (kontinuerlig):
    -20 - 95 °C
  • Minimal mellemtemperatur (kontinuerlig):
    -10.0 °C
  • Minimum trykdifference:
    16.0 kPa
  • Nominel diameter:
    DN20
  • Slaglængde:
    4.0 mm
  • SVHC stof over 0,1%:
    Bly
  • Tilslutning:
    Nippel/nippel
  • Tilslutninger:
    Udvendig gevind metrisk
  • Tilslutnings betjeningselement:
    M30 x 1.5
  • Trykklasse:
    PN 25
  • Type:
    Membran
  • Type af trykkompensation:
    Mekanisk
  • Udvendig rørdiameter:
    20.0 mm
  • Velegnet til glycol:
    True
  • Volumestrøm:
    0.11 - 1.1 m³/h
  • Producent/forhandler:
    Danfoss
