Danfoss AB-QM reguleringsventil, DN 40, G 2 A, PN 16, Q-max 7,5 (1,5–7,5)

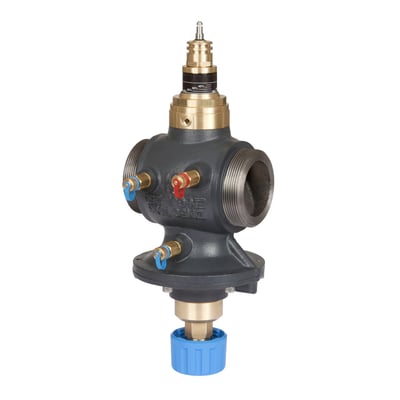

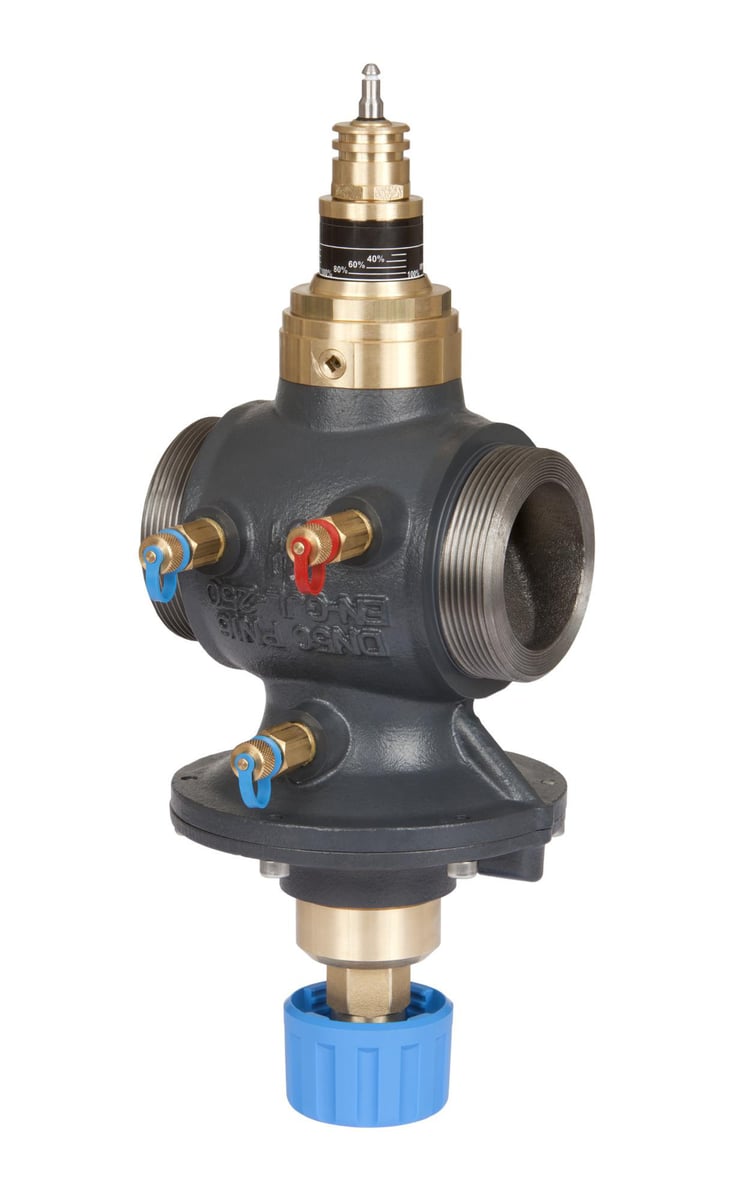

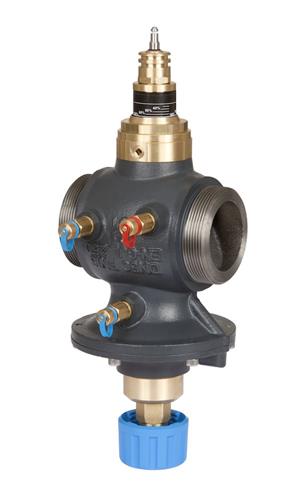

Danfoss AB-QM DN 40 reguleringsventil, PN 16, set skråt forfra med gevindtilslutninger og tre målenipler.Danfoss AB-QM DN 40 reguleringsventil, PN 16, set mere direkte forfra med mørkegråt ventilhus og blå indstillingsknap.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 21/11 - torsdag d. 3/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 21/11 - torsdag d. 3/12
GLS Erhverv55,00 kr.Mandag d. 23/11 - torsdag d. 3/12
GLS Hjemmelevering59,00 kr.Mandag d. 23/11 - torsdag d. 3/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 20/11 - onsdag d. 2/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket Danfoss
Trykuafhængig Danfoss AB-QM DN 40-ventil med flow på 7,5 m³/h, PN 16 og tre målenipler. Til flowbegrænsning og regulering i varme- og køleanlæg. Læs mere…
  • Varenr.:
    0244002000
  • EAN nr.:
    5710104034058
  • Typenr.:
    003Z0770
pr. stk. inkl. moms
4.165,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Danfoss AB-QM DN 40 er en trykuafhængig flowbegrænser og reguleringsventil med tre målenipler. Den kan anvendes som automatisk flowbegrænser eller, sammen med en tilhørende aktuator, som kombineret flowbegrænser og reguleringsventil. Ventilen er velegnet til fan coils, kølelofter, ventilationsanlæg og 1-strengsradiatorsystemer.

Funktion og indstilling

  • Nominelt og maksimalt flow: 7,5 m³/h (7.500 l/h). Produktbetegnelsen angiver Q-max 7,5 (1,5–7,5).
  • Fabriksindstilling: 100 %. Indstilling: 40–100 %.
  • Indstillingsprocent pr. omgang: 10 %.
  • Reguleringsforhold: 1:1000. Reguleringskarakteristik: lineær.
  • Lukkefunktion: ja. Læktab: maks. 0,05 % af Qnom efter IEC 534. Lukkekraft: 500 N.
  • Vandring: 10 mm. Starttryk: 30 kPa.
  • Kan indstilles direkte på ventilen og via PC. Indstilling via håndholdt programmeringsenhed eller NFC er ikke angivet som muligt.
  • Retningen bestemmes af pilen på ventilhuset.

Tilslutning og driftsdata

  • Ventilstørrelse: DN 40. Trykklasse: PN 16. Maks. arbejdstryk: 16 bar.
  • Tilslutning er specificeret som G 2 A, udvendigt gevind/nippel-nippel. En anden attribut angiver flange som tilslutning.
  • Indstillingsområde: 30–600 kPa. Mindste differenstryk: 30 kPa. Maksimalt differenstryk er angivet som 600 kPa; en anden attribut angiver maksimal trykdifferens på 400 kPa.
  • Medietemperatur: −10 til 120 °C.
  • Velegnet til væsker og glycol. Ventilen har målenipler, men ikke påfyldnings- og afdrypningsventil.
  • Højde: 344 mm. Højde med anbefalet aktuator: 454 mm. Længde: 110 mm. Udvendig rørdiameter: 48,3 mm.

Materialer

  • Ventilhus: gråt støbejern, EN-GJL-250 (GG 25).
  • Fjeder: rustfast stål, W.Nr. 1.4568 og W.Nr. 1.4310. Skruer: rustfast stål.
  • O-ring og reguleringsmembran: EPDM.
  • Ventilkegle: Pc (CW 614N, W.Nr. 1.4305) og Cv (CW 614N). Ventilsæde: Pc (W.Nr. 1.4305) og Cv (W.Nr. 1.4305).
  • SVHC-stof over 0,1 %: bly.

Produktdata

  • Produktnavn: AB-QM DN40 PN16 3TP. Type: AB-QM. Typenummer: 003Z0770.
  • Produktnummer: 0244002000. EAN: 5710104034058.
  • Emballagemål: 220 mm bredde, 520 mm dybde og 150 mm højde.

Specifikationer

  • Varenummer:
    0244002000
  • EAN nummer:
    5710104034058
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    003Z0770
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Styring/automatik
  • Arbejdstryk max:
    16bar
  • Dimension [dn]:
    40
  • DN mål:
    40
  • Egnet til væsker:
    Ja
  • Flow:
    7500
  • Forindstilling volumen gennemstrømning:
    Med slaglængde begrænser
  • Højde:
    344.0 mm
  • Indstilling direkte på produkt:
    Ja
  • Indstilling med PC:
    Ja
  • Indstilling via håndholdt programmeringsenhed:
    Nej
  • Indstilling via NFC:
    Nej
  • Indstillingsområde:
    30-600kPa
  • Klapventil karakteristik:
    Lineær
  • Længde:
    110.0 mm
  • Maksimal middeltemperatur (kontinuerlig):
    120.0 °C
  • Maksimal trykdifferens:
    400.0 kPa
  • Materiale:
    Gråt jern (EN-GJL-250)
  • Materiale til hus:
    Støbejern
  • Materialekapslinger:
    Støbejern
  • Materialekvalitet:
    Støbejern EN-GJL-250 (GG 25)
  • Max. Differencetryk:
    600.0 kPa
  • Med målenippel:
    Ja
  • Med påfyldning-og afdrypningsventil:
    Nej
  • Medietemperatur max:
    120°C
  • Medietemperatur min:
    -10°C
  • Middeltemperatur (kontinuerlig):
    -10 - 120 °C
  • Minimal mellemtemperatur (kontinuerlig):
    -10.0 °C
  • Minimum trykdifference:
    30.0 kPa
  • Nominel diameter:
    DN 40
  • Slaglængde:
    10.0 mm
  • SVHC stof over 0,1%:
    Bly
  • Tilslutning:
    Nippel/nippel
  • Tilslutninger:
    Flange
  • Tilslutnings betjeningselement:
    Andet
  • Trykklasse:
    PN 16
  • Type:
    Membran
  • Type af trykkompensation:
    Mekanisk
  • Udvendig rørdiameter:
    48.3 mm
  • Velegnet til glycol:
    Ja
  • Producent/forhandler:
    Danfoss
