ABB OTE16GTL3M, EMC-vedligeholdelsesafbryder, 3-polet, 16 A, 7,5 kW, IP65, plastkapsling, sort drejegreb

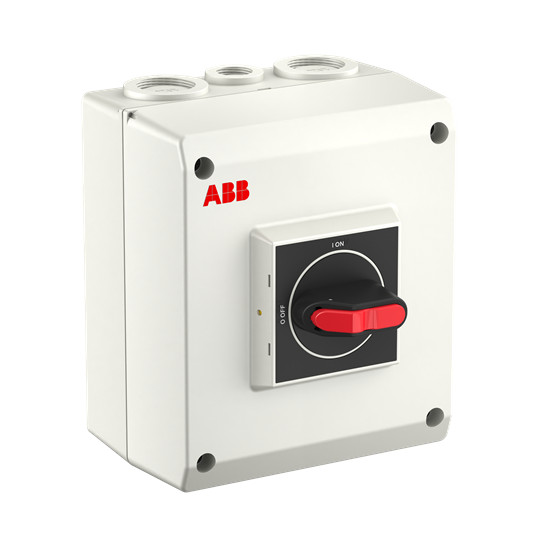

ABB OTE16GTL3M EMC-vedligeholdelsesafbryder, 3-polet og 16 A, med lys plastkapsling og rødt drejegreb.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB OTE16GTL3M er en 3-polet EMC-vedligeholdelsesafbryder med 16 A, 7,5 kW, plastkapsling, IP65 og sort drejegreb. Læs mere…
  • Varenr.:
    7805051555
  • EAN nr.:
    6417019940144
  • Typenr.:
    1SCA164830R1001, OTE16GTL3M
pr. stk. inkl. moms
1.041,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

EMC-vedligeholdelsesafbryder fra ABB

ABB OTE16GTL3M er en 3-polet vedligeholdelsesafbryder i EMC OTE-serien. Den er beregnet til frekvensomformerdrevne anlæg og andre installationer med krav til elektromagnetisk kompatibilitet (EMC). Denne variant har plastkapsling, sort drejegreb og beskyttelsesgrad IP65. OTE-serien omfatter også varianter med andre poltal, strøm- og effektstørrelser samt tilbehørsmuligheder. Afbrydere i serien fås med plast- eller aluminiumskapsling.

Funktioner og udførelse

Afbryderen er udført som både vedligeholdelsesafbryder og hovedafbryder. Den er en komplet enhed i kapsling med skrueforbindelse til hovedstrømkredsen og en drejeknap til betjening. Indkapslingen er UV-bestandig og beskyttet mod lavtryksvandstråler. Kabelindføringerne har gevind og udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund.

Håndtaget kan låses med op til tre hængelåse. Det er forblokeret med låget, så afbryderen ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering. Afbryderen er beregnet til et 5-ledersystem og har fast neutral- og PE-klemme.

EMC-beskyttelsen etableres via en metalplade i bunden, som forbindes til kabelskærmene med de medfølgende klemmer. Der er ikke behov for særlige EMC-kabelforskruninger.

Tekniske data

  • Type: OTE16GTL3M
  • ABB-typenummer: 1SCA164830R1001
  • Produktnummer: 7805051555
  • Antal poler: 3
  • Nominel strøm IE: 16 A
  • Nominel permanent strøm ved AC-21, 400 V: 16 A
  • Nominel driftseffekt ved AC-23, 400 V: 7,5 kW
  • Koblingskapacitet ved 400 V: 7,5 kW
  • Produktbetegnelsen angiver 415 V AC-23, 16 A
  • Maks. nominel driftsspænding Ue AC: 690 V
  • Angivet nominel driftsspænding: 750–750 V
  • Nominel korttidsstrøm Icw: 0,8 kA
  • Hjælpekontakter: 1 NO, 1 NC og 0 skiftekontakter
  • Antal brydere: 1
  • Farve på betjeningselement: sort
  • Beskyttelsesgrad: IP65
  • NEMA-beskyttelsesgrad: Andet
  • Mål: 150 mm høj, 130 mm bred og 85 mm dyb
  • Egnet til indbygning i fordeler

Standarder og øvrige egenskaber

Serien overholder IEC 60947-1 og IEC 60947-3 samt EMC-direktivet i henhold til IEC 61000-6-3/4. Afbryderen er ikke udført som nødstopsudgave, sikkerhedsafbryder eller reverseringskontakt. Den har ikke integreret motordrev, mulighed for motordrev eller mulighed for spændingsudløser. Den er ikke egnet til frontmontering i center eller med 4-hulsmontering.

Specifikationer

  • Varenummer:
    7805051555
  • EAN nummer:
    6417019940144
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164830R1001, OTE16GTL3M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    1.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    130.0 mm
  • Dybde:
    85.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    150.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    7.5 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    690.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    7.5 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    0.8 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    16.0 A
  • Nominel strøm IE:
    16.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
