ABB OTA25GS3Y EMC-vedligeholdelsesafbryder, 3-polet, 25 A, 11 kW, aluminium, IP65

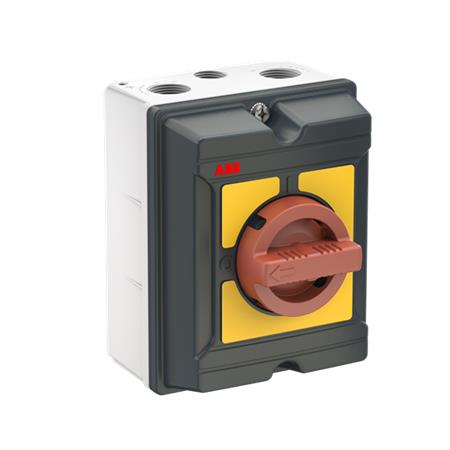

ABB OTA25GS3Y EMC-vedligeholdelsesafbryder med grå kapsling, rødt drejegreb og gul front, set skråt forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
3-polet EMC-vedligeholdelsesafbryder fra ABB i aluminiumskapsling med IP65 og rødt-gult drejegreb. Til frekvensomformerdrevne anlæg og 5-lederinstallationer. Læs mere…
  • Varenr.:
    7805051673
  • EAN nr.:
    6417019941332
  • Typenr.:
    1SCA164948R1001, OTA25GS3Y
pr. stk. inkl. moms
1.888,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

Produktbeskrivelse

ABB OTA25GS3Y er en 3-polet EMC-vedligeholdelsesafbryder i ABB EMC OTE-serien. Den er beregnet til frekvensomformerdrevne anlæg og andre installationer med krav til elektromagnetisk kompatibilitet (EMC). Denne variant er udført som en komplet enhed i aluminiumskapsling med IP65-beskyttelse og rødt-gult drejegreb. Afbryderen fungerer også som hovedafbryder.

Funktioner og udførelse

  • Til 5-lederanlæg med fast neutral- og PE-klemme.
  • EMC-beskyttelsen består af en metalplade i bunden, der forbindes til kabelskærmene med de medfølgende klemmer. Særlige EMC-kabelforskruninger er derfor ikke nødvendige.
  • Kabelindføringerne er gevindborede og har udbrydningshuller til 2 parallelle kabler og ét styrekabel fra både top og bund.
  • Håndtaget kan aflåses med op til 3 hængelåse. Det er forblokeret med låget, så afbryderen ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering.
  • Indkapslingen er UV-bestandig og beskyttet mod lavtryksvandstråler. Den er beregnet til indendørs og udendørs brug.
  • Har 1 NO- og 1 NC-hjælpekontakt samt 1 afbryder.
  • Udført som vedligeholdelsesafbryder og hovedafbryder; ikke som sikkerhedsafbryder, nødstop eller reverseringskontakt.
  • Har ikke integreret motordrev eller mulighed for motordrev og ikke mulighed for spændingsudløser.
  • Egnet til indbygning i fordeler. Ikke beregnet til frontmontering i center eller 4-hulsmontering.

Tekniske data

  • Poltal: 3
  • Nominel strøm IE: 25 A
  • Nominel permanent strøm ved AC-21, 400 V: 25 A
  • Nominel permanent strøm ved AC-23, 400 V: 25 A
  • Nominel driftseffekt og koblingskapacitet ved AC-23, 400 V: 11 kW
  • Variantbeskrivelsen angiver 415 V AC-23, 25 A og 11 kW.
  • Maksimal nominel driftsspænding Ue AC: 690 V
  • Registreret nominel driftsspænding: 750–750 V
  • Nominel korttidsstrøm Icw: 0,8 kA
  • Tilslutning af hovedstrømkreds: skrueforbindelse
  • Mål: bredde 130 mm, højde 165 mm, dybde 103 mm
  • Beskyttelsesgrad: IP65. NEMA-klassificering: Andet.
  • Typebetegnelse: OTA25GS3Y. Typenummer: 1SCA164948R1001.
  • Varenummer: 7805051673. EAN: 6417019941332.

Standarder

ABB EMC OTE-serien overholder IEC 60947-1 og IEC 60947-3 samt EMC-direktivet i henhold til IEC 61000-6-3/4.

Specifikationer

  • Varenummer:
    7805051673
  • EAN nummer:
    6417019941332
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164948R1001, OTA25GS3Y
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    1.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    130.0 mm
  • Dybde:
    103.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Rød
  • Højde:
    165.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    11.0 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    690.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    11.0 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    0.8 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    25.0 A
  • Nominel strøm IE:
    25.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
