ABB OTE40GT3M EMC-vedligeholdelsesafbryder, 3-polet, 40 A, 18,5 kW, IP65, plastkapsling

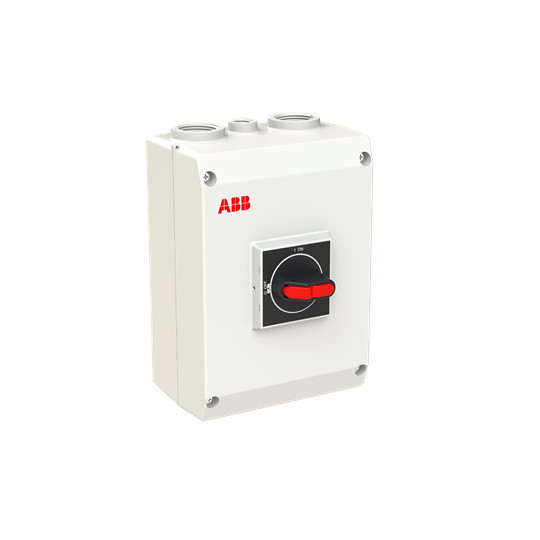

ABB OTE40GT3M 3-polet vedligeholdelsesafbryder, 40 A og IP65, set skråt forfra i hvid plastkapsling med rød drejeknap.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
3-polet ABB EMC-vedligeholdelsesafbryder med plastkapsling, IP65, 40 A og 18,5 kW ved 400 V AC-23. Låsbar drejeknap til frekvensomformerdrevne anlæg. Læs mere…
  • Varenr.:
    7805051579
  • EAN nr.:
    6417019940380
  • Typenr.:
    1SCA164854R1001, OTE40GT3M
pr. stk. inkl. moms
1.279,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB OTE40GT3M er en 3-polet EMC-vedligeholdelsesafbryder i plastkapsling med sort drejeknap. Den er beregnet til frekvensomformerdrevne anlæg og andre installationer med krav til elektromagnetisk kompatibilitet (EMC). Afbryderen fungerer også som hovedafbryder og er en komplet enhed i kapsling.

Funktioner og tilslutning

Afbryderen er beregnet til et 5-ledersystem og har fast neutral- og PE-klemme. Hovedstrømkredsen tilsluttes med skrueforbindelse. Håndtaget kan aflåses med op til tre hængelåse og er forblokeret med låget, så afbryderen ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering.

EMC-beskyttelsen etableres med en metalplade i bunden, som forbindes til kabelskærmene med de medfølgende klemmer. Kabelindføringerne er gevindborede og har udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund. Der er ikke behov for særlige EMC-kabelforskruninger.

Tekniske oplysninger

  • Type: OTE40GT3M
  • Typebetegnelse: 1SCA164854R1001
  • Produktnummer: 7805051579
  • EAN: 6417019940380
  • Antal poler: 3
  • Nominel strøm: 40 A
  • Nominel permanent strøm ved AC-21, 400 V: 40 A
  • Nominel permanent strøm ved AC-23, 400 V: 40 A
  • Koblingskapacitet ved 400 V: 18,5 kW
  • Nominel driftseffekt ved AC-23, 400 V: 18,5 kW
  • Leverandørbetegnelsen angiver også 415 V AC-23, 40 A og 18,5 kW
  • Maksimal nominel driftsspænding Ue AC: 690 V
  • Nominel driftsspænding er angivet til 750 V
  • Nominel korttidsstrøm Icw: 0,8 kA
  • Hjælpekontakter: 1 NO og 1 NC; 0 skiftekontakter
  • Beskyttelsesklasse på forsiden: IP65
  • NEMA-beskyttelsesgrad: Andet
  • Mål: 145 mm bred, 200 mm høj og 90 mm dyb

Udførelse og godkendelser

Plastkapslingen er UV-bestandig og beskyttet mod lavtryksvandstråler med kapslingsklasse IP65. Serien fås også i andre varianter med forskelligt polantal, strøm- og effektstørrelser samt tilbehørsmuligheder. Den beskrevne model har ikke integreret motordrev, mulighed for motordrev eller spændingsudløser. Den er ikke udført som nødstopsudgave, sikkerhedsafbryder eller reverseringskontakt og er ikke beregnet til frontmontering i center eller med 4-hulsmontering. Modellen er egnet til indbygning af fordeler.

ABB OTE-serien overholder IEC 60947-1 og IEC 60947-3 samt EMC-direktivet i henhold til IEC 61000-6-3/4.

Specifikationer

  • Varenummer:
    7805051579
  • EAN nummer:
    6417019940380
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164854R1001, OTE40GT3M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    1.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    145.0 mm
  • Dybde:
    90.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    200.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    18.5 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    690.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    18.5 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    0.8 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    40.0 A
  • Nominel strøm IE:
    40.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
