ABB OTE16GT4M EMC-vedligeholdelsesafbryder, 4-polet, 16 A, 7,5 kW, plastkapsling, IP65, sort drejegreb

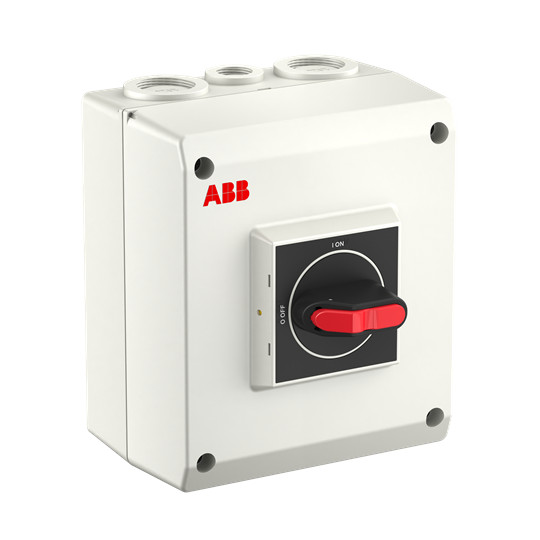

ABB OTE16GT4M EMC-vedligeholdelsesafbryder, 4-polet og 16 A, med hvid plastkapsling og rødt drejegreb, set skråt forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
4-polet EMC-vedligeholdelsesafbryder fra ABB med plastkapsling, IP65, 16 A og 7,5 kW ved 400 V AC-23. Læs mere…
  • Varenr.:
    7805051561
  • EAN nr.:
    6417019940205
  • Typenr.:
    1SCA164836R1001, OTE16GT4M
pr. stk. inkl. moms
1.041,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB OTE16GT4M er en 4-polet EMC-vedligeholdelsesafbryder i plastkapsling med sort drejegreb. Den er beregnet til frekvensomformerdrevne anlæg og andre installationer med krav til elektromagnetisk kompatibilitet (EMC). Produktbetegnelsen angiver 415 V AC-23, mens effektdataene angiver 7,5 kW ved 400 V.

EMC-beskyttelsen etableres med en metalplade i bunden, der forbindes til kabelskærmene med de medfølgende klemmer. Der er derfor ikke behov for særlige EMC-kabelforskruninger. Afbryderen er beregnet til 5-ledersystem og har faste neutral- og PE-klemmer.

Funktioner og udførelse

  • IP65-beskyttelse mod lavtryksvandstråler og UV-bestandig indkapsling til indendørs og udendørs brug.
  • Kabelindføringer med gevind og udbrydningshuller til 2 parallelle kabler og ét styrekabel fra både top og bund.
  • Drejegrebet kan aflåses med op til 3 hængelåse.
  • Håndtaget er forblokeret med låget, så afbryderen ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering.
  • Skrueforbindelse til hovedstrømkredsen og komplet enhed i kapsling.
  • Én afbryder. Afbryderen er udført som hovedafbryder og vedligeholdelsesafbryder.
  • Serien fås også med aluminiumsindkapsling og i varianter med forskelligt polantal, strøm- og effektstørrelser samt tilbehørsmuligheder. Denne model har plastkapsling.

Tekniske data

  • Poltal: 4
  • Nominel strøm: 16 A
  • Nominel permanent strøm ved AC-21, 400 V: 16 A
  • Nominel strøm ved AC-23, 400 V: 16 A
  • Nominel driftseffekt ved AC-23, 400 V: 7,5 kW
  • Koblingskapacitet ved 400 V: 7,5 kW
  • Maks. nominel driftsspænding Ue AC: 690 V
  • Nominel driftsspænding er også angivet som 750–750 V i produktoplysningerne.
  • Nominel korttidsstrøm Icw: 0,8 kA
  • Højde: 150 mm; bredde: 130 mm; dybde: 85 mm
  • Kontrolelement: sort drejeknap
  • Hjælpekontakter: 1 NO og 1 NC; 0 skiftekontakter
  • Egnet til indbygning i fordelingstavle. Ikke egnet til frontmontering i center eller med 4 huller.
  • Ikke udført som nødstop, sikkerhedsafbryder eller reverseringskontakt. Har ikke integreret motordrev, motordrev som tilvalg eller spændingsudløser som tilvalg.
  • NEMA-beskyttelsesgrad: Andet
  • Typebetegnelse: 1SCA164836R1001, OTE16GT4M
  • Produktnummer: 7805051561
  • EAN: 6417019940205

Standarder

ABB OTE-serien overholder IEC 60947-1 og IEC 60947-3 samt EMC-direktivet i henhold til IEC 61000-6-3/4.

Specifikationer

  • Varenummer:
    7805051561
  • EAN nummer:
    6417019940205
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164836R1001, OTE16GT4M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    1.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    130.0 mm
  • Dybde:
    85.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    150.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    7.5 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    690.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    7.5 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    0.8 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    16.0 A
  • Nominel strøm IE:
    16.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
