ABB OTE16GT4MQ EMC-vedligeholdelsesafbryder, 4-polet, 16 A, 7,5 kW, IP65

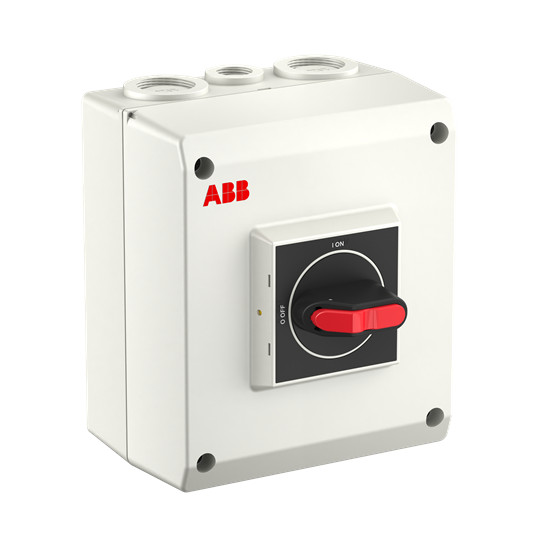

ABB OTE16GT4MQ EMC-vedligeholdelsesafbryder, 4-polet og 16 A, i hvid kapsling med rødt drejegreb.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
4-polet ABB EMC-vedligeholdelsesafbryder med plastkapsling, IP65, 16 A og 7,5 kW ved AC-23, 400 V. Har sort drejegreb og kan låses med hængelåse. Læs mere…
  • Varenr.:
    7805051563
  • EAN nr.:
    6417019940229
  • Typenr.:
    1SCA164838R1001, OTE16GT4MQ
pr. stk. inkl. moms
1.141,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB OTE16GT4MQ er en EMC-vedligeholdelsesafbryder i plastkapsling til frekvensomformerdrevne anlæg og andre installationer med krav til elektromagnetisk kompatibilitet (EMC). Afbryderen er 4-polet og udført som både vedligeholdelsesafbryder og hovedafbryder.

Funktioner og konstruktion

  • EMC-beskyttelse via en metalplade i bunden, der forbindes til kabelskærmene med de medfølgende klemmer. Der kræves derfor ikke særlige EMC-kabelforskruninger.
  • Kapslingen er af plast, UV-bestandig og har beskyttelsesgrad IP65 mod lavtryksvandstråler. Serien fås også med aluminiumsindkapsling.
  • Kabelindføringerne er gevindborede og har udbrydningshuller til 2 parallelle kabler og ét styrekabel, både fra top og bund.
  • Det sorte drejegreb kan låses med op til 3 hængelåse. Grebet er forblokeret med låget, så afbryderen ikke kan tilsluttes med åbent låg. Forblokeringen kan omgås, eksempelvis ved termografering.
  • Beregnet til 5-ledersystem med fast neutral- og PE-klemme.
  • Komplet enhed i kapsling, med 1 bryder og egnet til indbygning af fordeler.

Tekniske data

  • Poltal: 4
  • Nominel strøm: 16 A
  • Nominel permanent strøm ved AC-21, 400 V: 16 A
  • Nominel permanent strøm ved AC-23, 400 V: 16 A
  • Nominel driftseffekt ved AC-23, 400 V: 7,5 kW
  • Koblingskapacitet ved 400 V: 7,5 kW
  • Produktbetegnelsen angiver 415 V AC-23.
  • Maks. nominel driftsspænding Ue AC: 690 V. Nominel driftsspænding er angivet til 750 V.
  • Nominel korttidsstrøm Icw: 0,8 kA
  • Hjælpekontakter: 1 NO og 1 NC; ingen skiftekontakt.
  • Mål: 150 mm høj, 130 mm bred og 85 mm dyb.
  • NEMA-beskyttelsesgrad: Andet.
  • Tilslutningstype for hovedstrømkreds: Andet.

Udførelse og standarder

Afbryderen har ikke integreret motordrev, og motordrev eller spændingsudløser kan ikke tilvælges. Den er ikke udført som nødstop, sikkerhedsafbryder eller reverseringskontakt og er ikke beregnet til frontmontering i center eller 4-hulsmontering.

ABB OTE-serien overholder IEC 60947-1 og IEC 60947-3 samt EMC-direktivet iht. IEC 61000-6-3/4.

Identifikation

  • Type: OTE16GT4MQ
  • Typebetegnelse: 1SCA164838R1001
  • Produktnummer: 7805051563
  • EAN: 6417019940229

Specifikationer

  • Varenummer:
    7805051563
  • EAN nummer:
    6417019940229
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164838R1001, OTE16GT4MQ
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    1.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    130.0 mm
  • Dybde:
    85.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    150.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    7.5 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    690.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    7.5 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    0.8 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    16.0 A
  • Nominel strøm IE:
    16.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Andet
  • Type af betjeningselement:
    Drejeknap
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
