ABB KSE425GTPSN, EMC-vedligeholdelsesafbryder, 4-polet, 415 V AC-23, 25 A, 11 kW, IP65, aluminiumskapsling, sort drejegreb

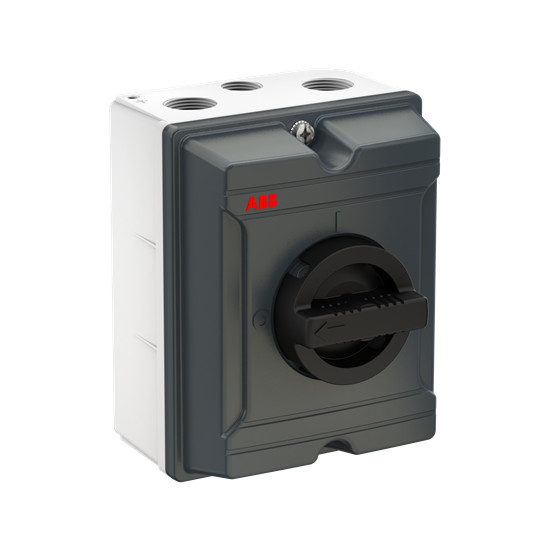

ABB KSE425GTPSN EMC-vedligeholdelsesafbryder med kapsling og sort drejegreb, set skråt forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
4-polet ABB EMC-vedligeholdelsesafbryder med 25 A, 11 kW, IP65-aluminiumskapsling og sort drejegreb. Til frekvensomformerdrevne installationer. Læs mere…
  • Varenr.:
    7805051698
  • EAN nr.:
    6417019941585
  • Typenr.:
    1SCA164973R1001, KSE425GTPSN
pr. stk. inkl. moms
2.061,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB KSE425GTPSN er en EMC-vedligeholdelsesafbryder i OTE-serien til frekvensomformerdrevne anlæg og andre installationer med krav til elektromagnetisk kompatibilitet (EMC). Denne model er en komplet enhed i aluminiumskapsling med sort drejegreb.

Funktioner og udførelse

  • 4-polet afbryder med én bryderfunktion, udført som vedligeholdelsesafbryder og hovedafbryder.
  • Egnet til 5-leder-system og udstyret med fast neutral- og PE-klemme.
  • Håndtaget kan aflåses med op til tre hængelåse. Afbryderen er forblokeret med låget, så den ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering.
  • Hovedstrømkredsen tilsluttes med skrueforbindelser. Der er ingen hjælpekontakter med NO-, NC- eller skiftefunktion.
  • Ikke udført som nødstopsafbryder, sikkerhedsafbryder eller reverseringskontakt. Spændingsudløser og motordrev er ikke integreret eller tilgængelige som option.
  • Egnet til indbygning i fordeler, men ikke til frontmontering i centrum eller med 4-hulsmontering.

EMC-beskyttelse og kapsling

EMC-beskyttelsen etableres med en metalplade i bunden, som forbindes til kabelskærmene med de medfølgende klemmer. Der kræves derfor ikke særlige EMC-kabelforskruninger. Kapslingen har IP65-beskyttelse og er UV-bestandig. Kabelindføringerne er gevindborede og har udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund. Kapslingen er beregnet til indendørs og udendørs brug.

Tekniske data

  • Nominel strøm: 25 A.
  • Produktbetegnelsen angiver 415 V AC-23. Dataene angiver desuden 25 A ved AC-21, 400 V, samt 25 A ved AC-23, 400 V.
  • Nominel drifteffekt ved AC-23, 400 V: 11 kW. Koblingskapacitet ved 400 V: 11 kW.
  • Maksimal nominel driftsspænding Ue AC: 690 V. Nominel driftsspænding er angivet som 750–750 V.
  • Nominel korttidsstrøm Icw: 0,8 kA.
  • Mål: 130 mm bred, 165 mm høj og 103 mm dyb.
  • NEMA-beskyttelsesgrad: Andet.

Standarder og identifikation

ABB OTE-serien overholder IEC 60947-1 og IEC 60947-3 samt EMC-direktivet i henhold til IEC 61000-6-3/4. Typenummer: 1SCA164973R1001. Produktnummer: 7805051698. EAN: 6417019941585.

Specifikationer

  • Varenummer:
    7805051698
  • EAN nummer:
    6417019941585
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164973R1001, KSE425GTPSN
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    130.0 mm
  • Dybde:
    103.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    165.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    11.0 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    690.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    11.0 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    0.8 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    25.0 A
  • Nominel strøm IE:
    25.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
