ABB OTE25GT6M EMC-vedligeholdelsesafbryder, 6-polet, 25 A, 11 kW, IP65, plastkapsling

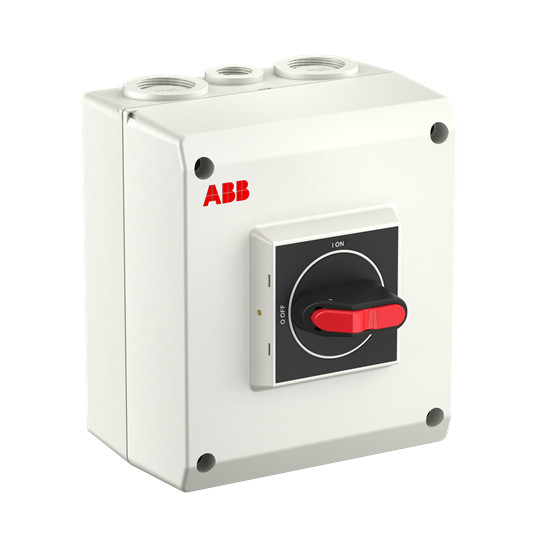

ABB OTE25GT6M EMC-vedligeholdelsesafbryder med hvid plastkapsling, rød og sort drejeknap samt kabelindføringer øverst.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB OTE25GT6M er en 6-polet EMC-vedligeholdelsesafbryder i plastkapsling med IP65, 25 A, 11 kW og sort, låsbart drejegreb. Læs mere…
  • Varenr.:
    7805051576
  • EAN nr.:
    6417019940359
  • Typenr.:
    1SCA164851R1001, OTE25GT6M
pr. stk. inkl. moms
2.095,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB OTE25GT6M er en EMC-vedligeholdelsesafbryder til frekvensomformerdrevne anlæg og andre installationer med krav til elektromagnetisk kompatibilitet (EMC). Den er udført som både hovedafbryder og vedligeholdelsesafbryder og leveres som en komplet enhed i plastkapsling.

Funktioner og anvendelse

Afbryderen er beregnet til et 5-leder-system og har faste neutral- og PE-klemmer. Håndtaget kan låses med op til tre hængelåse. Det er forblokeret med låget, så afbryderen ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering.

EMC-beskyttelsen består af en metalplade i bunden, som forbindes til kabelskærmene med de medfølgende klemmer. Der er ikke behov for særlige EMC-kabelforskruninger.

Tekniske specifikationer

  • Typebetegnelse: OTE25GT6M
  • ABB-type: 1SCA164851R1001
  • Produktnummer: 7805051576
  • EAN: 6417019940359
  • 6 poler og 1 bryder
  • Nominel strøm: 25 A
  • Nominel permanent strøm ved AC-21, 400 V: 25 A
  • Nominel permanent strøm ved AC-23, 400 V: 25 A
  • AC-23-angivelse: 415 V
  • Nominel drifteffekt ved AC-23, 400 V: 11 kW
  • Koblingskapacitet ved 400 V: 11 kW
  • Maksimal nominel driftsspænding Ue AC: 690 V
  • Nominel driftsspænding: 750–750 V
  • Nominel korttidsstrøm Icw: 0,8 kA
  • Tilslutning af hovedstrømkreds med skrueforbindelse
  • 1 NO-hjælpekontakt og 1 NC-hjælpekontakt; ingen hjælpekontakter med skiftefunktion
  • Sort drejeknap
  • IP65-beskyttelse på forsiden og NEMA-beskyttelsesgrad angivet som Andet
  • Mål: 150 mm høj, 130 mm bred og 85 mm dyb

Kapsling og kabelindføringer

Kapslingen er UV-bestandig og beskyttet mod lavtryksvandstråler med IP65. Den er beregnet til indendørs og udendørs brug. Kabelindføringerne er gevindborede og har udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund.

Montering og øvrige egenskaber

  • Egnet til indbygning i fordeler
  • Ikke egnet til frontmontering i centrum eller frontmontering med 4 huller
  • Ikke udført som sikkerhedsafbryder, nødstop eller reverseringskontakt
  • Har ikke integreret motordrev og tilbydes ikke med motordrev eller spændingsudløser som option

Standarder

ABB OTE-serien overholder IEC 60947-1 og IEC 60947-3 samt EMC-direktivet i henhold til IEC 61000-6-3/4.

Specifikationer

  • Varenummer:
    7805051576
  • EAN nummer:
    6417019940359
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164851R1001, OTE25GT6M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    1.0
  • Antal poler:
    6.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    130.0 mm
  • Dybde:
    85.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    150.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    11.0 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    690.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    11.0 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    0.8 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    25.0 A
  • Nominel strøm IE:
    25.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
