ABB EMC-vedligeholdelsesafbryder OTE40GT6M, 6-polet, 40 A, 18,5 kW, 415 V AC-23, plastkapsling, IP65

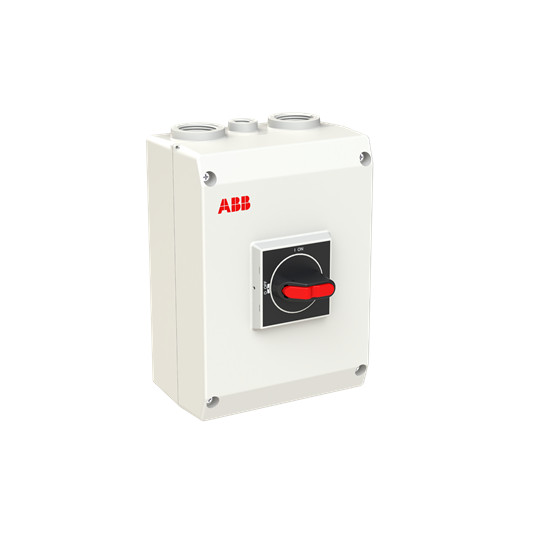

ABB OTE40GT6M EMC-vedligeholdelsesafbryder med hvid plastkapsling og rød drejeknap, set skråt forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB OTE40GT6M er en 6-polet EMC-vedligeholdelsesafbryder med 40 A mærkestrøm, 18,5 kW koblingseffekt, plastkapsling og IP65. Læs mere…
  • Varenr.:
    7805051586
  • EAN nr.:
    6417019940458
  • Typenr.:
    1SCA164861R1001, OTE40GT6M
pr. stk. inkl. moms
2.533,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

Produktbeskrivelse

ABB OTE40GT6M er en EMC-vedligeholdelsesafbryder til frekvensomformerdrevne anlæg og andre installationer med krav til elektromagnetisk kompatibilitet (EMC). Den er udført som hovedafbryder og vedligeholdelsesafbryder i en komplet enhed med kapsling. Modellen har 6 poler og er beregnet til et 5-leder-system med fast neutral- og PE-klemme.

OTE-serien omfatter varianter med forskelligt polantal, strøm- og effektstørrelser samt tilbehør. Serien findes med plast- eller aluminiumskapsling; denne variant er angivet med plastkapsling. Kapslingen er UV-bestandig, har beskyttelsesklasse IP65 og er beregnet til indendørs og udendørs brug.

Funktioner og tilslutning

  • Sort drejeknap, der kan aflåses med op til tre hængelåse.
  • Låget forblokerer afbryderen, så den ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering.
  • Gevindbearbejdede kabelindføringer med udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund.
  • EMC-beskyttelsen etableres med en metalplade i bunden, som forbindes til kabelskærmene med de medfølgende klemmer. Der er ikke behov for særlige EMC-kabelforskruninger.
  • Hovedstrømkredsen tilsluttes med skrueforbindelse.

Tekniske data

  • Variantbetegnelsen angiver 415 V AC-23.
  • Nominel strøm IE: 40 A. Nominel permanent strøm: 40 A ved AC-21 og 40 A ved AC-23. Koblingseffekt ved 400 V: 18,5 kW; nominel driftseffekt ved AC-23 og 400 V: 18,5 kW.
  • Maksimal nominel driftsspænding Ue AC: 690 V. Den nominelle driftsspænding er desuden angivet i dataene som 750–750 V.
  • Nominel korttidsstrøm Icw: 0,8 kA.
  • Én bryder samt én NO- og én NC-hjælpekontakt; ingen hjælpekontakter med skiftefunktion.
  • Mål: bredde 145 mm, højde 200 mm og dybde 90 mm.
  • Angivet som egnet til indbygning af fordeler. Ikke beregnet til frontmontering i center eller 4-hulsmontering.
  • Uden integreret motordrev og uden mulighed for motordrev eller spændingsudløser. Ikke udført som nødstop, sikkerhedsafbryder eller reverseringskontakt.
  • Beskyttelsesgrad (NEMA): Andet.
  • Type-/modelbetegnelse: 1SCA164861R1001, OTE40GT6M. Varenummer: 7805051586. EAN: 6417019940458.

Standarder

ABB OTE-serien overholder IEC 60947-1 og IEC 60947-3 samt EMC-direktivet i henhold til IEC 61000-6-3/4.

Specifikationer

  • Varenummer:
    7805051586
  • EAN nummer:
    6417019940458
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164861R1001, OTE40GT6M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    1.0
  • Antal poler:
    6.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    145.0 mm
  • Dybde:
    90.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    200.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    18.5 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    690.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    18.5 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    0.8 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    40.0 A
  • Nominel strøm IE:
    40.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
