ABB OTE63GA6B EMC-vedligeholdelsesafbryder, 6-polet, 63 A, 30 kW, IP65

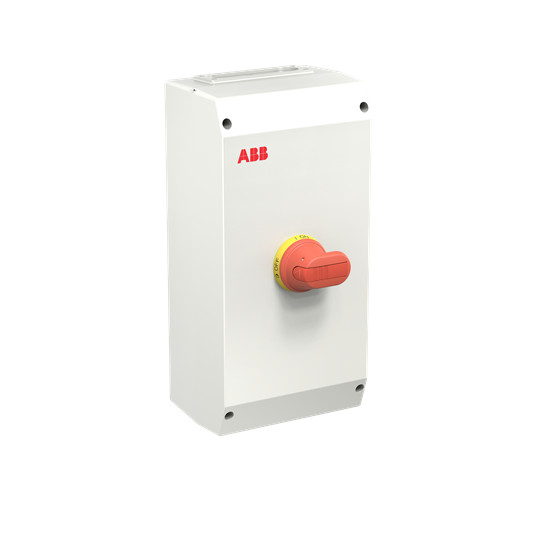

ABB OTE63GA6B EMC-vedligeholdelsesafbryder i hvid plastkapsling med rødt drejegreb og gul markering.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
6-polet EMC-vedligeholdelsesafbryder fra ABB i plastkapsling med 63 A, 30 kW, IP65 og monteret AUX-kontakt angivet som 1 NO + 1 NC. Læs mere…
  • Varenr.:
    7805051348
  • EAN nr.:
    6417019934167
  • Typenr.:
    1SCA164280R1001, OTE63GA6B
pr. stk. inkl. moms
3.013,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

Anvendelse og funktion

ABB OTE63GA6B er en EMC-vedligeholdelsesafbryder til frekvensomformerdrevne anlæg og andre installationer med krav til elektromagnetisk kompatibilitet (EMC). Denne variant er en komplet enhed i plastkapsling og fungerer også som hovedafbryder. Den er beregnet til et 5-leder-system og har fast neutral- og PE-klemme.

OTE-serien fås i varianter med forskelligt polantal, strøm- og effektstørrelser samt tilbehør. Serien leveres med plast- eller aluminiumskapsling.

Tekniske specifikationer

  • Typebetegnelse: OTE63GA6B
  • ABB-artikelnummer: 1SCA164280R1001
  • 6 poler og 1 afbryder
  • Nominel strøm: 63 A
  • Nominel permanent strøm ved AC-21, 400 V: 63 A
  • Nominel strøm og drifteffekt ved AC-23, 400 V: 63 A og 30 kW
  • Den supplerende variantbetegnelse angiver 415 V AC-23, 63 A og 30 kW
  • Nominel driftsspænding: 800–800 V; maksimal nominel driftsspænding Ue AC: 800 V
  • Nominel korttidsstrømstyrke Icw: 1,5 kA
  • Tilslutning til hovedstrømkredsen med skrueforbindelse
  • Mål: højde 400 mm, bredde 200 mm og dybde 140 mm
  • Rødt betjeningselement og IP65-beskyttelse på forsiden
  • NEMA-beskyttelsesgrad er angivet som »Andet«

Kapsling og betjening

Kapslingen er UV-bestandig og beskyttet mod lavtryksvandstråler med IP65. Den er angivet til indendørs og udendørs brug. Kabelindføringerne er gevindborede og har udbrydningshuller til 2 parallelle kabler og ét styrekabel fra både top og bund.

Håndtaget kan aflåses med op til tre hængelåse. Det er forblokeret med låget, så afbryderen ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering.

EMC og tilslutninger

EMC-beskyttelsen etableres med en metalplade i bunden, som forbindes til kabelskærmene med de medfølgende klemmer. Der er derfor ikke behov for særlige EMC-kabelforskruninger.

Kontakter og øvrige egenskaber

Den supplerende variantbeskrivelse angiver en monteret AUX-kontakt med 1 NO og 1 NC. Attributdataene angiver desuden 4 NO-kontakter, og en supplerende attributpost angiver 4 NO og 4 NC. Attributterne angiver 0 skiftekontakter.

  • Låsbar: ja
  • Egnet til indbygning af fordeler: ja
  • Frontmontering i center og frontmontering med 4 huller: nej
  • Integreret motordrev eller motordrev som option: nej
  • Spændingsudløser som option: nej
  • Nødstopudgave, sikkerhedsafbryder og reverseringskontakt: nej
  • Betjeningselementets type er angivet som »Andet«

Standarder

Serien overholder IEC 60947-1 og IEC 60947-3 samt EMC-direktivet i henhold til IEC 61000-6-3/4.

Specifikationer

  • Varenummer:
    7805051348
  • EAN nummer:
    6417019934167
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164280R1001, OTE63GA6B
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    4.0
  • Antal poler:
    6.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    200.0 mm
  • Dybde:
    140.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Rød
  • Højde:
    400.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    30.0 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    800.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    30.0 kW
  • Nominel driftsspænding:
    800 - 800 V
  • Nominel kortstids-strømstyrke Icw:
    1.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    63.0 A
  • Nominel strøm IE:
    63.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
