ABB OTE80GT6B EMC-vedligeholdelsesafbryder, 6-polet, 80 A, 45 kW, IP65

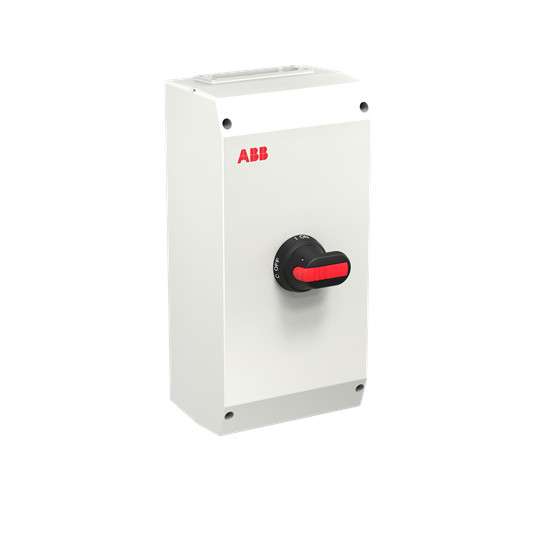

ABB OTE80GT6B EMC-vedligeholdelsesafbryder med hvid plastkapsling og sort betjeningsgreb med rød markering, set skråt forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB OTE80GT6B er en 6-polet EMC-vedligeholdelsesafbryder i plastkapsling med 80 A, 45 kW og IP65. Læs mere…
  • Varenr.:
    7805051355
  • EAN nr.:
    6417019935232
  • Typenr.:
    1SCA164287R1001, OTE80GT6B
pr. stk. inkl. moms
4.257,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

Produktbeskrivelse

ABB OTE80GT6B er en EMC-vedligeholdelsesafbryder til frekvensomformerdrevne anlæg og andre installationer med krav til elektromagnetisk kompatibilitet (EMC). Denne variant beskrives med plastkapsling. OTE-serien fås også med aluminiumskapsling og i varianter med forskelligt polantal, strøm- og effektstørrelser samt tilbehørsmuligheder.

Afbryderen er udført som både vedligeholdelsesafbryder og hovedafbryder. Den er en komplet enhed i kapsling med én bryder og seks poler.

Funktioner og udførelse

  • IP65-beskyttelse og UV-bestandig kapsling til indendørs og udendørs brug.
  • Kabelindføringerne er gevindborede og har udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund.
  • Håndtaget kan aflåses med op til tre hængelåse. Det er forblokeret med låget, så afbryderen ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering.
  • Beregnet til 5-leder-system og udstyret med fast neutral- og PE-klemme.
  • EMC-beskyttelsen består af en metalplade i bunden, som forbindes til kabelskærmene med medfølgende klemmer. Der er ikke behov for særlige EMC-kabelforskruninger.

Tekniske data

  • Nominel strøm: 80 A.
  • Nominel permanent strøm ved AC-21, 400 V: 80 A. Supplerende attributter angiver også 80 A ved AC-23, 400 V.
  • Variantbetegnelsen angiver AC-23 ved 415 V og 80 A.
  • Nominel drifteffekt ved AC-23, 400 V: 45 kW. Koblingskapacitet ved 400 V: 45 kW.
  • Nominel korttidsstrøm Icw: 2,5 kA.
  • Nominel driftsspænding: 800–800 V. Maksimal nominel AC-driftsspænding: 800 V.
  • Hovedstrømkreds med skrueforbindelse.
  • Betjeningselement: angivet som andet; farve: sort.
  • Mål: 400 mm høj, 200 mm bred og 140 mm dyb.
  • NEMA-beskyttelsesgrad: angivet som andet.
  • Egnet til indbygning i fordeling. Ikke angivet som egnet til frontmontering i center eller med 4-hulsmontering.
  • Ikke udført som nødstopsudgave, sikkerhedsafbryder eller reverseringskontakt. Motordrev er hverken integreret eller tilgængeligt som tilvalg; spændingsudløser er ikke tilgængelig som tilvalg.

Hjælpekontakter: Kildedataene er ikke entydige. Variantbetegnelsen angiver en monteret hjælpekontakt med 1 NO og 1 NC. Produktattributterne angiver 2 NO, mens et supplerende attributsæt angiver 2 NO og 2 NC. Antallet af skiftekontakter er angivet til 0.

Standarder og identifikation

OTE-serien overholder IEC 60947-1 og IEC 60947-3 samt EMC-direktivet iht. IEC 61000-6-3/4.

  • Type: OTE80GT6B
  • Typenummer: 1SCA164287R1001
  • Produktnummer: 7805051355
  • EAN: 6417019935232

Specifikationer

  • Varenummer:
    7805051355
  • EAN nummer:
    6417019935232
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164287R1001, OTE80GT6B
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    2.0
  • Antal poler:
    6.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    200.0 mm
  • Dybde:
    140.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    400.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    45.0 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    800.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    45.0 kW
  • Nominel driftsspænding:
    800 - 800 V
  • Nominel kortstids-strømstyrke Icw:
    2.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    80.0 A
  • Nominel strøm IE:
    80.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
