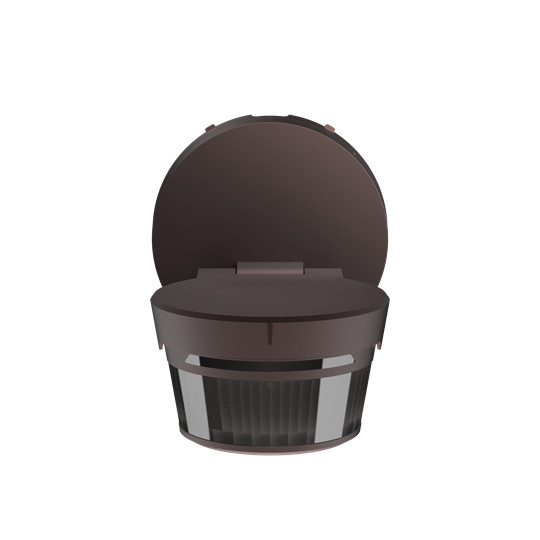

ABB KNX BM/A4.1-131 outdoor PIR sensor, IP55, 280° detection, Ø 16 m, KNX Data Secure

Produktinformation

ABB KNX BM/A4.1-131 er en avanceret 4-kanals bevægelsesdetektor designet til både indendørs og udendørs brug. Den muliggør automatisk styring af ABB-i-bus KNX aktuatorer baseret på registrering af bevægelse og det omgivende lysniveau.

Centrale Funktioner

• Fire uafhængige bevægelseskanaler for fleksibel overvågning.
• En dedikeret kanal til lys- og skumringsdetektion med tre justerbare tærskelværdier.
• En temperaturkanal med tre justerbare tærskelværdier for yderligere funktionalitet.
• Registrering af både direkte foran, til siderne og bagudrettet område.
• Integreret KNX buskobler sikrer nem integration uden behov for ekstern strømforsyning.
• Programmerbar RGB LED-indikator for statusvisning (5 funktioner).
• Optimeret detektion takket være et høj kvalitets linse design.
• Automatisk stabilisering af rækkevidde, interferensundertrykkelse og blændingsbeskyttelse for pålidelig drift.
• Integreret beskyttelse mod uautoriseret afmontering.
• Lys-uafhængig testtilstand til evaluering af detektionszonen.
• KNX Data Secure-kompatibel for øget sikkerhed.

Tekniske Specifikationer

• Detektionsområde: frontalt 16 m, lateralt 16 m.
• Anbefalet installationshøjde: 2,5 m.
• Sensorvinkel: 280°.
• Antal PIR-sensorer: 4.
• Overvågningsdensitet: 110 sektorer med 440 koblingssegmenter.
• Lysgrænseværdier (skumring): 1 - 1.000 Lux.
• Lysgrænseværdier (daglys): 1.000 - 100.000 Lux.
• Busspænding: 24 V DC.
• Strømforbrug: 0,3 W.
• Strømtræk: 12 mA.
• Beskyttelsesklasse: IP 55.
• Driftstemperaturområde: -25°C til 55°C.
• Opbevaringstemperaturområde: -25°C til 70°C.
• Dimensioner (H x B x D): 124 mm x 110 mm x 158 mm.
• Indstillelig slukforsinkelse: 10 sekunder til 18 timer.

Montering og Justering

Detektoren tilbyder avanceret fleksibilitet i justeringen af dens optiske system:

• Niveaujustering: +/- 30°.
• Horisontal orientering af optisk system: +90°/- 60°.
• Vertikal orientering af optisk system: +30°/- 30°.
• Individuel tilpasning af detektionsområdet er mulig via den medfølgende beskyttelsesfolie, som kan klippes til.
• Tilslutning til KNX-bussen sker via den medfølgende terminalblok.

App-styring og Konfiguration

Udnyt den fulde potentiale med fjernstyring og konfiguration via Bluetooth og ABB SmartConnect smartphone/tablet app:

• Styr op til 10 KNX-funktioner direkte fra din app.
• Juster parametre som tændingslysstyrke, slukforsinkelse, permanent tændt/slukket samt testtilstand.
• Overvåg udendørstemperaturen og det omgivende lysniveau direkte fra enheden.
• Konfiguration og programmering kræver tilsluttet busspænding og en kompatibel ETS-applikation.
