ABB KNX BM/A4.1-133, udendørs PIR-sensor, IP55, 280° detektion, Ø 16 meter, KNX Data Secure

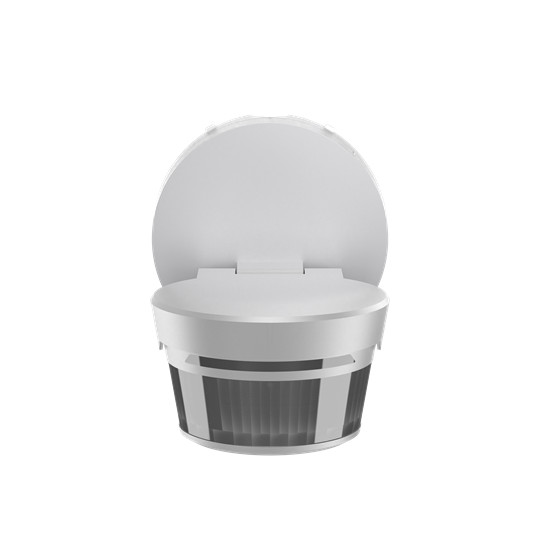

ABB KNX BM/A4.1-133 Bevægelsessensor

ABB KNX BM/A4.1-133 er en avanceret 4-kanals KNX bevægelsessensor designet til både indendørs og udendørs brug. Sensoren muliggør automatisk styring af ABB-i-bus KNX® aktuatorer baseret på registrering af bevægelse og omgivende lysstyrke. Dens robuste konstruktion med IP55-klassificering sikrer pålidelig drift under forskellige forhold.

Funktioner og Styring

Sensoren indeholder flere dedikerede kanaler for fleksibel integration i KNX-systemer. Den inkluderer en skumrings-/lyskanal med tre justerbare switching thresholds, en temperaturkanal med ligeledes tre switching thresholds, samt fire uafhængige bevægelseskanaler. For øget brugervenlighed og fjernadgang kan enheden styres via Bluetooth og den dedikerede SmartConnect smartphone/tablet app, der giver adgang til op til 10 KNX-funktioner.

App-baseret Justering og Avancerede Funktioner

• Justering af parametre via App inkluderer: Tændingslysstyrke, slukningsforsinkelse, konstant tændt/slukket funktion og testtilstand.
• Mulighed for fjernbetjening af grundlæggende og add-on parametre såsom slukketid og lysstyrketærskel.
• Programmering af basis- og udvidelsesparametre kræver tilsluttet busspænding.
• Visuel feedback via programmerbar status RGB LED (5 funktioner).
• Integreret demonteringsbeskyttelse.
• Individuel tilpasning af detektionsområde ved hjælp af medfølgende, skærbare beskyttelsesfolie.
• Lysstyrke-uafhængig testtilstand til evaluering af detektionszonen.
• Automatisk rækkevidde stabilisering, interferensundertrykkelse og blændingsbeskyttelse.
• Kræver en native ETS-applikation for fuld funktionalitet.

Detektion og Optik

Med en høj-kvalitets linse optimeres detektionsydelsen. Enheden tilbyder præcis justering af detektionsfeltet med en niveaubalancering på +/- 30°. Det optiske system kan orienteres horisontalt (+90°/- 60°) og vertikalt (+30°/- 30°), hvilket sikrer dækning af både jordområde og bagfelt. Sensoren har en bred detektionsvinkel på 280° og en rækkevidde på op til 16 meter både frontalt og lateralt.

Tekniske Specifikationer

• Detektionsområde: Frontalt 16 m, lateralt 16 m
• Installationshøjde: 2,5 meter
• Skumringsbegrænsningsværdier: 1 - 1.000 Lux
• Lysstyrkebegrænsningsværdier: 1.000 - 100.000 Lux
• Sensorvinkel: 280°
• Antal PIR-sensorer: 4
• Busspænding: 24 V (integreret KNX buskobler, ingen ekstra strømforsyning nødvendig)
• Strømforbrug: 0,3 W (12mA)
• Beskyttelsesklasse: IP 55
• Driftstemperaturområde: -25°C til 55°C
• Opbevaringstemperatur: -25°C til 70°C
• Dimensioner (H x B x D): 124mm x 110mm x 158mm
