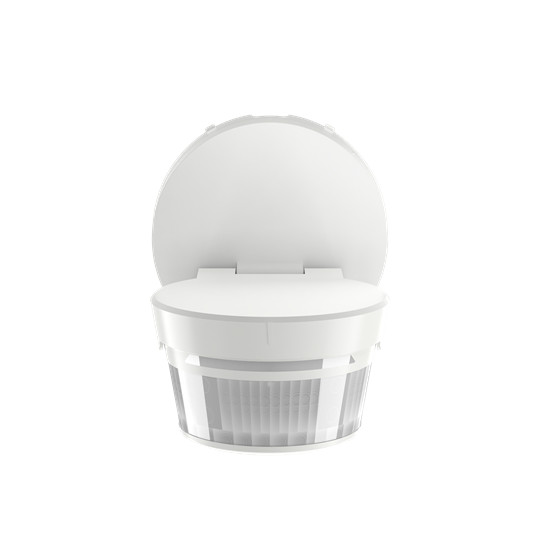

ABB KNX BM/A4.1-134 outdoor PIR sensor, IP55, 280° detection, Ø 16 m, KNX Data Secure, Li

Generel beskrivelse

4-kanals KNX bevægelsesdetektor til indendørs og udendørs brug. Designet til automatisk styring af ABB-i-bus KNX aktuatorer baseret på bevægelse og lysstyrke.

Funktioner og Kanaler

Enheden tilbyder alsidige overvågningsmuligheder med flere dedikerede kanaler:

• 1 skumrings-/lysstyrkekanal med tre koblingstærskler.
• 1 temperaturkanal med tre koblingstærskler.
• 4 dedikerede bevægelseskanaler.

App-styring og Konfiguration

Fjernbetjening og konfiguration er mulig via Bluetooth og SmartConnect smartphone/tablet app. Op til 10 KNX funktioner kan styres direkte via appen. Enheden har en programmerbar status RGB LED med 5 funktioner.

Detektionsområdet kan justeres individuelt ved hjælp af den medfølgende beskyttelsesfolie, der kan tilpasses. En lysstyrkeuafhængig testtilstand er tilgængelig for evaluering af detektionszonen.

Parametre kan justeres via appen, herunder tændingslysstyrke, slukforsinkelse, permanent tænd/sluk. Enheden måler også udetemperatur og omgivende lysstyrke.

En native ETS-applikation er påkrævet for fuld funktionalitet. Der er en yderligere mulighed for tænding via et trykknap-objekt.

• Valgfri: ABB SmartConnect app til idriftsættelse af grundlæggende og udvidelsesparametre som slukforsinkelse, lysstyrketærskel, permanent tænd/sluk og testtilstand.
• Programmering kræver tilsluttet bussspænding.

Optik og Detektion

Med en linse af høj kvalitet for optimal detektion og avancerede justeringsmuligheder for det optiske system:

• Niveauudligning af enheden: +/- 30°.
• Horisontal orientering af det optiske system: +90°/- 60°.
• Vertikal orientering af det optiske system: +30°/- 30°.
• Med detektion af jord og bagfelt.
• Overvågningsdensitet: 110 sektorer med 440 koblingssegmenter.
• Detektionsområde: frontalt: 16 m, lateralt: 16 m.
• Sensorvinkel: 280°.
• Antal PIR-sensorer: 4.

Installation og Tekniske Specifikationer

Bussen tilsluttes via den medfølgende terminalblok. Med integreret KNX busskobler, hvilket eliminerer behovet for en yderligere strømforsyning.

• Bussspænding: 24 V.
• Strømforbrug: 0,3 W.
• Strøm: 12mA.
• Installationshøjde: 2,5 m.
• Skumringsbegrænsningsværdier: 1 - 1.000 Lux.
• Lysstyrkebegrænsningsværdier: 1.000 - 100.000 Lux.
• Slukforsinkelse: 10 sekunder til 18 timer.
• Beskyttelsesklasse: IP 55.
• Temperaturområde (drift): -25°C - 55°C.
• Lagertemperaturområde: -25°C - 70°C.
• Dimensioner (H x B x D): 124 mm x 110 mm x 158 mm.

Med integreret afmonteringssikring. Enheden er udstyret med automatisk rækkevidde-stabilisering, automatisk interferensundertrykkelse og automatisk blændingsbeskyttelse.
