- Varenr.:5401041335
- EAN nr.:7612271522322
- Typenr.:2CCG001763R0001, FS402MKB20003
Måske interessant?
Beskrivelse

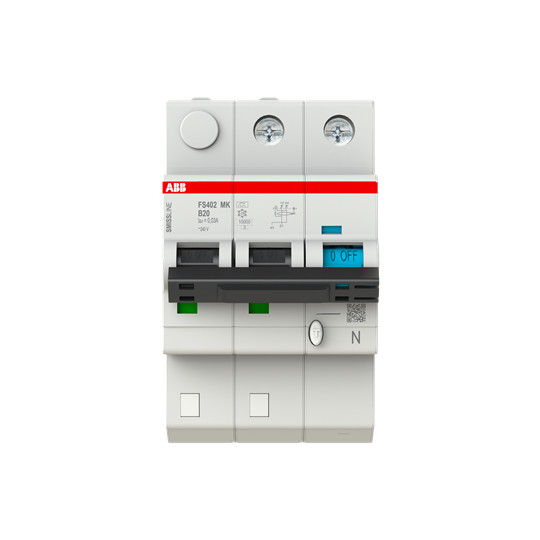

Denne kombiafbryder med overstrømsbeskyttelse er angivet til SMISSLINE TP-systemet. Den har 1P+N, to beskyttede poler, 20 A mærkestrøm, 30 mA nominel fejlstrøm og B-udløserkarakteristik. Fejlstrømstypen er F.
Leverandørens generelle seriebeskrivelse omtaler FS403M-K-serien som 3P+N. Varedataene angiver imidlertid 1P+N og to beskyttede poler. Leverandørdataene angiver desuden 2 moduler i produktnavnet og en modulbredde på 3,0 i attributterne.
Funktioner og anvendelse
Beskrivelsen angiver beskyttelse mod overbelastning og kortslutning samt mod sinusformede vekselstrømme og direkte pulserende jordfejlstrømme. Den beskriver også beskyttelse mod indirekte og direkte berøring. APR (K-type) er angivet som en funktion, der modstår uønskede udkoblinger. Afbryderen er beskrevet til beskyttelse og isolation af resistive og induktive belastninger.
Tekniske specifikationer
- Mærkestrøm: 20 A
- Nominel fejlstrøm: 0,03 A (30 mA)
- Udløserkarakteristik: B
- Fejlstrømstype: F
- Poler: 1P+N; 2 beskyttede poler
- Mærkespænding: 240 V
- Spændingstype: AC
- Frekvens: 50/60 Hz
- Kapslingsklasse: IP20
- Nominel isolationsspænding Ui: 500 V
- Nominel impulsholdespænding Uimp: 4 kV
- Afbrydelsesegenskab: uden forsinkelse
- Kortslutningsbrydeevne Icn iht. EN 61009-1: 10 kA
- Nominel kortslutningsstrøm iht. EN 61009: 10 kA
- Nominel kortslutningsbrydekapacitet iht. IEC 60947-2: 25 kA
- Maksimalt ledertværsnit for flertrådet leder: 0,75–25 mm²
- Indbygningsdybde: 78 mm
- Omgivelsestemperatur under drift: −40 til 70 °C
- Forureningsgrad: 2
- Overspændingskategori: 3
- Energibegrænsningsklasse: 3
- Effekttab: 5,9 W
Varenumre
- Typenumre: 2CCG001763R0001 og FS402MKB20003
- Produktnummer: 5401041335
- EAN: 7612271522322
Specifikationer
-
Varenummer:5401041335
-
EAN nummer:7612271522322Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:2CCG001763R0001, FS402MKB20003Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Afbrydelsesegenskab:Uden forsinkelse
-
Antal beskyttede poler:2.0
-
Effekttab:5.9 W
-
Energibegræsningsklasse:3.0
-
Fejlstrømstype:F
-
Forureningsgrad:2.0
-
Frekvens:50/60 Hz
-
Indbygningsdybde:78.0 mm
-
Kapslingsklasse IP:IP20
-
Mærkespænding:240.0 V
-
Mærkestrøm:20.0 A
-
Max ledertværsnit flertrådet:0.75 - 25 mm²
-
Modul-bredde:3.0
-
Nominel fejlstrøm:0.03 A
-
Nominel isolationsspænding Ui:500.0 V
-
Nominel kortslutningsbrydeevne Icn iht. EN 61009-1:10.0 kA
-
Nominel kortslutningsstrøm i forhold til EN 61009:10.0 kA
-
Nominel kortslutte bryde kapacitet IEC 60947-2:25.0 kA
-
Nominel mærkespænding (Uimp):4.0 kV
-
Omgivelsestemperatur under drift:-40 - 70 °C
-
Overspændingskategori:3.0
-
Spændingstype:AC
-
Udløserkarakteristik:B
-
Producent/forhandler:ABB
