ABB Maksimalafbryder Tmax XT7N, 1600 A, 3-polet

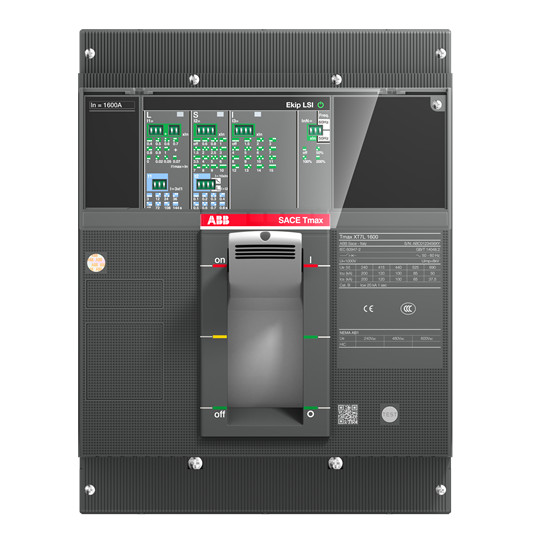

ABB Tmax XT7N maksimalafbryder med sort front, central betjeningsknap og synlig beskyttelsesenhed, 1600 A og 3-polet.ABB Tmax XT7N maksimalafbryder set forfra med tydelige indstillingsfelter, betjeningsknap og typeskilt, 1600 A og 3-polet.
1 stk. på lager
GLS Pakkeshop 39,00 kr. (leveres fredag d. 6/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 6/11
GLS Erhverv55,00 kr.Fredag d. 6/11
GLS Hjemmelevering59,00 kr.Fredag d. 6/11
Direkte levering149,00 kr.I morgen
Click&Collect i Svenstrup (9230)0,00 kr.I morgen
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
3-polet Tmax XT7N-maksimalafbryder med 1600 A mærkestrøm, IP20, 690 V mærkespænding og 50 kA kortslutningsbrydeevne ved 400 V AC. Læs mere…
  • Varenr.:
    5401052881
  • EAN nr.:
    8056221008877
  • Typenr.:
    1SDA100833R1
pr. stk. inkl. moms
32.165,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB Tmax XT7N er en 3-polet maksimalafbryder med en mærkestrøm på 1600 A. Den er fastmonteret som indbygningselement og har betjening med knebel samt boltforbindelse til hovedstrømkredsen. Tilslutningerne er placeret foran.

Elektriske data og beskyttelse

  • Mærkespænding: 690 V
  • Nominel kortslutningsstrøm Icu: 50 kA ved 400 V AC og 50 Hz
  • Indstillingsområde for overbelastningsudløser: 640–1600 A
  • Indstillingsområde for momentan kortslutningsudløser: 1600–16000 A
  • Indstillingsområde for korttidsforsinket kortslutningsudløser: 1600–16000 A
  • Kapslingsklasse: IP20
  • Effekttab: 94 W
  • Komplet apparat med beskyttelsesenhed

Montering og tilslutning

  • Fastmonteret indbygningselement med boltforbindelse
  • Ikke egnet til DIN-skinne-montering
  • Motordrev er tilgængeligt som tilvalg, men er ikke integreret
  • Ingen integreret jordfejlsbeskyttelse eller underspændingsudløser
  • Ingen udløserindikator
  • Ingen hjælpekontakter med NO-, NC- eller skiftefunktion

Anvendelse og tilbehør

Tmax XT-serien er udviklet til forskellige systemkrav i DC- og AC-netværk. Afbrydere i serien med termomagnetiske eller elektroniske relæer kan anvendes til beskyttelse af tavler, kabler, generatorer og motorer. Mange af modellerne kan også anvendes i kommunikationssystemer.

Til serien findes konverteringssæt til tilslutning samt mekanisk og elektrisk tilbehør og konverteringssæt til forskellige plug-in- og draw-out-versioner. Der kan anvendes forskellige kommunikationsprotokoller. Bluetooth- og Ekip-tilslutning kan forbinde mobile enheder. Den indbyggede tilslutningsmulighed i SACE Tmax XT-serien forbinder smartphones, tablets og pc'er i realtid med dataanalyseværktøjer på ABB Ability cloud-platformen.

Specifikationer

  • Varenummer:
    5401052881
  • EAN nummer:
    8056221008877
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SDA100833R1
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal poler:
    3.0
  • DIN-skinne montage valgfri:
    False
  • Effekttab:
    94.0 W
  • Egnet for DIN-skinne montering:
    False
  • Enhedskontruktion:
    Indbygningelement, fastmonteret
  • Indstillingsområde for korttidsforsinket kortslutningsudløser:
    1600 - 16000 A
  • Indstillingsområde for momentan kortslutningsudløser:
    1600 - 16000 A
  • Indstillingsområde for overbelasningsudløser:
    640 - 1600 A
  • Integreret jordfejlsbeskyttelse:
    False
  • Integreret motordrev:
    False
  • Kapslingsklasse IP:
    IP20
  • Komplet apparat med beskyttelsesenhed:
    True
  • Mærkespænding:
    690 - 690 V
  • Med integreret underspændingsudløser:
    False
  • Med underspændingsudløser:
    False
  • Motordrev som option:
    True
  • Nominel kortslutningsstrøm Icu ved 400 V, AC:
    50.0 kA
  • Nominel strøm IE:
    1600.0 A
  • Placering af tilslutning for hovedstrømkredsen:
    Foran
  • Tilslutningstype hovedstrømkreds:
    Boltforbindelse
  • Type af betjeningselement:
    Knebel
  • Udløserindikator findes:
    False
  • Producent/forhandler:
    ABB
