ABB OT Plus OTC100G3-4BS lastomskifter, 4-polet, 100 A, 415 V AC22

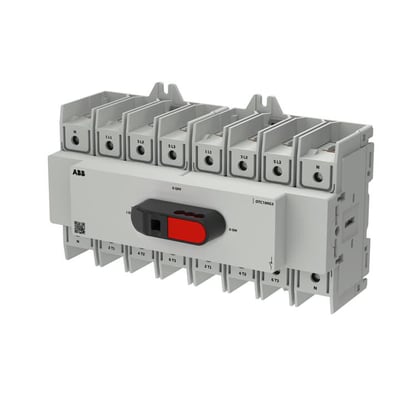

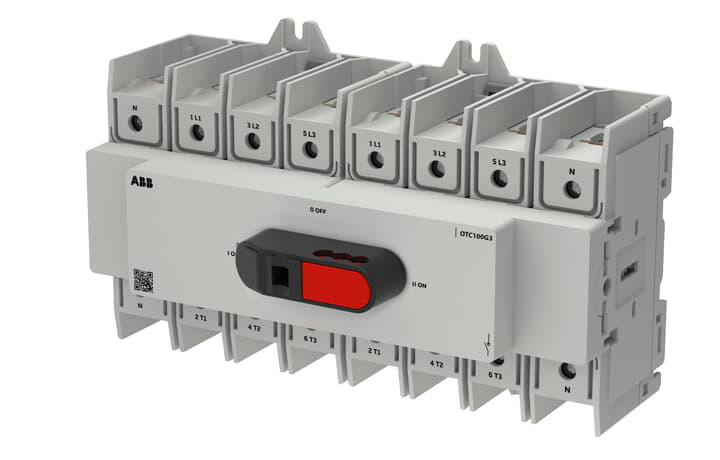

ABB OT Plus OTC100G3-4BS lastomskifter med fire poler og 100 A, gråt hus og sort drejegreb med rød markering.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
4-polet ABB OT Plus-lastomskifter til bund-, DIN-skinne- og 4-huls frontmontage, med 100 A ved 415 V AC22 og IP20. Læs mere…
  • Varenr.:
    5401064956
  • EAN nr.:
    6417019928166
  • Typenr.:
    1SCA162748R1001, OTC100G3-4BS
pr. stk. inkl. moms
2.023,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

Produktbeskrivelse

ABB OTC100G3-4BS er en 4-polet lastomskifter i OT Plus-serien. Den er frontbetjent og beregnet til bundmontage, DIN-skinne-montage eller 4-huls frontmontage. Afbryderen har skrueklemmer og et direkte monteret drejegreb, der kan aflåses med hængelås. En aksel kan monteres til ekstern betjening.

OT Plus-serien er beregnet til distributions- og underdistributionsapplikationer. Serien omfatter modeller fra 63 A til 160 A med 3-, 4-, 6- og 8-polede konfigurationer. Serien har et fjerde-polsdesign med justerbar timing, som kan give early-make/late-break-funktionalitet til kobling af følsomt udstyr.

Tekniske specifikationer

  • Poltal: 4
  • Nominel permanent strøm ved AC-21, 400 V: 100 A
  • Nominel strøm ved 415 V AC-22: 100 A
  • Nominel driftseffekt ved AC-23, 400 V: 55 kW
  • Koblingskapacitet ved 400 V: 55 kW
  • Nominel korttidsstrømstyrke Icw: 2,5 kA
  • Nominel driftsspænding: 800–800 V
  • Maksimal nominel driftsspænding Ue AC: 800 V
  • Antal brydere: 1
  • Tilslutning til hovedstrømkreds: skrueforbindelse
  • Beskyttelsesgrad på forsiden: IP20
  • NEMA-beskyttelsesgrad: 1
  • Kapsling: plast, grå
  • Kontrolelement: sort
  • Mål: bredde 123 mm, højde 191 mm, dybde 95 mm
  • Konstruktion: indbygningselement, stiksystem
  • Betjeningselementets type er angivet som andet

Montering og funktioner

  • Egnet til bundmontage og DIN-skinne-montage samt indbygning i fordelingstavle
  • Egnet til 4-huls frontmontage, men ikke til centreret frontmontage eller mellemmontage
  • Udført som hovedafbryder og reparations-/vedligeholdelsesafbryder
  • Kan aflåses
  • Har ikke integreret motordrev, og motordrev fås ikke som option
  • Har ikke option for spændingsudløser
  • Er ikke udført som nødstopsudgave, sikkerhedsafbryder eller reverseringskontakt
  • Hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion

Identifikation

  • Typebetegnelse: OTC100G3-4BS
  • Typenummer: 1SCA162748R1001
  • Produktnummer: 5401064956
  • EAN: 6417019928166

Specifikationer

  • Varenummer:
    5401064956
  • EAN nummer:
    6417019928166
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA162748R1001, OTC100G3-4BS
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    1
  • Beskyttelsesklasse (IP) forside:
    IP20
  • Bredde:
    123.0 mm
  • Dybde:
    95.0 mm
  • Egnet til front montering 4-hul:
    True
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Egnet til mellemmontage:
    False
  • Enhedskontruktion:
    Indbygningelement, stiksystem
  • Farve på kontrolelement:
    Sort
  • Højde:
    191.0 mm
  • Integreret motordrev:
    False
  • Kapslingsfarve:
    Grå
  • Koblingskapacitet ved 400 V:
    55.0 kW
  • Låsbar:
    True
  • Materialekapslinger:
    Plastik
  • Max. nominel drift spænding Ue AC:
    800.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    55.0 kW
  • Nominel driftsspænding:
    800 - 800 V
  • Nominel kortstids-strømstyrke Icw:
    2.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    100.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
