ABB Vedligeholdelsesafbryder LBAS480GTPSN, 4-polet, 80 A, 415 V AC-23, 45 kW, aluminiumskapsling

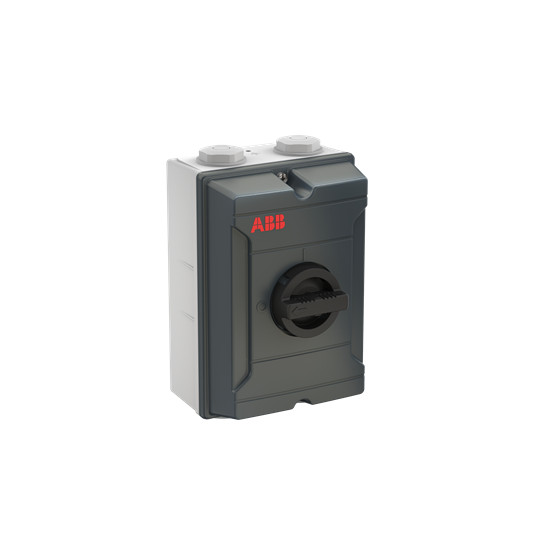

ABB LBAS480GTPSN 4-polet vedligeholdelsesafbryder på 80 A med sort drejehåndtag, set skråt forfra.ABB LBAS480GTPSN 4-polet vedligeholdelsesafbryder på 80 A set mere lige forfra med sort drejehåndtag.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
4-polet ABB OTE-vedligeholdelsesafbryder med 80 A, 45 kW og IP65. Aluminiumskapsling med aflåseligt håndtag og fast neutral- og PE-klemme. Læs mere…
  • Varenr.:
    7805051446
  • EAN nr.:
    6417019936260
  • Typenr.:
    1SCA164386R1001, LBAS480GTPSN
pr. stk. inkl. moms
2.681,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

Vedligeholdelsesafbryder til industrielle installationer

ABB LBAS480GTPSN er en 4-polet vedligeholdelsesafbryder i OTE-serien, beregnet til almindelige industrielle installationer. Denne model leveres som en komplet enhed i aluminiumskapsling. OTE-serien fås også med plast- eller stålpladekapsling samt i varianter med forskellige poltal, strøm- og effektstørrelser og tilbehørsmuligheder.

Kapslingen har beskyttelsesgrad IP65 og er beregnet til både indendørs og udendørs brug. Afbryderen er udført som både vedligeholdelsesafbryder og hovedafbryder og kan indbygges i en fordeling.

Funktioner og tilslutning

Håndtaget kan aflåses med op til tre hængelåse. Det er forblokeret med låget, så afbryderen ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering. Afbryderen er beregnet til 5-ledersystem og har faste neutral- og PE-klemmer.

Kabelindføringerne er gevindborede og har udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund. Hovedstrømkredsen tilsluttes med skrueforbindelse. Kontrolelementet er sort.

Tekniske specifikationer

  • Poltal: 4
  • Nominel strøm: 80 A
  • Nominel permanent strøm ved AC-21, 400 V: 80 A
  • Variantbetegnelsen angiver 415 V AC-23, 80 A og 45 kW. Attributterne angiver 45 kW ved 400 V for både koblingskapacitet og nominel driftseffekt ved AC-23.
  • Nominel driftsspænding ifølge attributterne: 800–800 V; maksimal nominel driftsspænding Ue AC: 800 V
  • Nominel korttids-strømstyrke Icw: 1,5 kA
  • Beskyttelsesgrad: IP65; NEMA-klassifikation: Andet
  • Mål: 230 mm høj, 160 mm bred og 118 mm dyb
  • Antal brydere: 1
  • Hjælpekontakter: Variantbetegnelsen angiver monteret 1 NO og 1 NC. Attributterne angiver 2 NO; en separat attributliste angiver desuden 2 NC. Antal hjælpekontakter med skiftefunktion er angivet til 0.
  • Ikke udført som nødstop, sikkerhedsafbryder eller reverseringskontakt. Har ikke integreret motordrev, motordrev som tilvalg eller option for spændingsudløser.
  • Ikke egnet til frontmontering i center eller med 4-huls montering. Type af betjeningselement er angivet som Andet.

Standarder og identifikation

OTE-serien overholder IEC 60947-1 og IEC 60947-3. Typebetegnelser: 1SCA164386R1001 og LBAS480GTPSN. Produktnummer: 7805051446. EAN: 6417019936260.

Specifikationer

  • Varenummer:
    7805051446
  • EAN nummer:
    6417019936260
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164386R1001, LBAS480GTPSN
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    2.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    160.0 mm
  • Dybde:
    118.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    230.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    45.0 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    800.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    45.0 kW
  • Nominel driftsspænding:
    800 - 800 V
  • Nominel kortstids-strømstyrke Icw:
    1.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    80.0 A
  • Nominel strøm IE:
    80.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
