ABB OTU100GB3MS4 vedligeholdelsesafbryder, 3-polet, 100 A, 55 kW, IP65

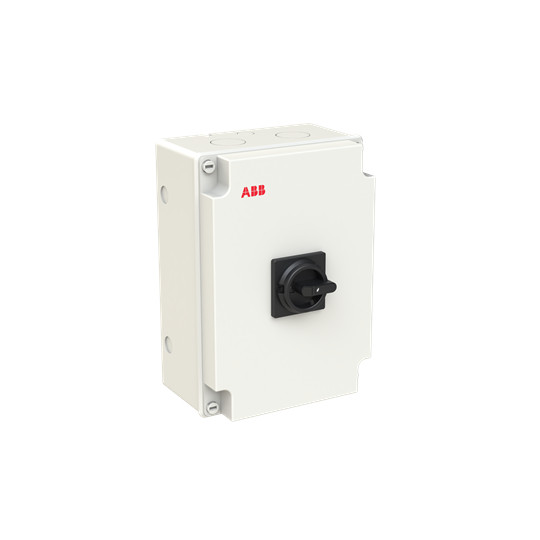

ABB OTU100GB3MS4 vedligeholdelsesafbryder med lys kapsling og sort drejeknap, set skråt forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
3-polet ABB-vedligeholdelsesafbryder med plastkapsling, IP65, 100 A og 55 kW. Mål: 300 x 210 x 136 mm. Læs mere…
  • Varenr.:
    7805051469
  • EAN nr.:
    6417019936482
  • Typenr.:
    1SCA164409R1001, OTU100GB3MS4
pr. stk. inkl. moms
2.394,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

Produktbeskrivelse

ABB OTU100GB3MS4 er en 3-polet vedligeholdelsesafbryder i plastkapsling til almindelige industrielle installationer. Den indgår i ABB OTE-serien, som omfatter varianter med forskelligt polantal, strøm- og effektstørrelser samt tilbehørsmuligheder. Serien fås også med aluminiums- eller stålpladekapsling.

Afbryderen er udført som både vedligeholdelsesafbryder og hovedafbryder. Den er en komplet enhed i kapsling med drejeknap i sort og skrueforbindelse til hovedstrømkredsen.

Funktioner og anvendelse

  • IP65-beskyttelse og anvendelse både indendørs og udendørs.
  • Kabelindføringerne er gevindborede og har udbrydningshuller til 2 parallelle kabler og ét styrekabel fra både top og bund.
  • Håndtaget kan ifølge leverandørbeskrivelsen aflåses med op til tre hængelåse. Det er forblokeret med låget, så afbryderen ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering.
  • Beregnet til 5-ledersystem og udstyret med fast neutral- og PE-klemme.
  • Egnet til indbygning af fordeler.

Tekniske data

  • Model: OTU100GB3MS4
  • Typenummer: 1SCA164409R1001
  • Antal poler: 3
  • Antal brydere: 1
  • Hjælpekontakter: 0 NO og 0 NC
  • Nominel strøm: 100 A. Attributterne angiver 100 A ved AC-21, 400 V, og også 100 A ved AC-23, 400 V.
  • Variantbetegnelsen angiver 415 V AC-23, 100 A.
  • Nominel driftseffekt ved AC-23, 400 V: 55 kW
  • Koblingskapacitet ved 400 V: 55 kW
  • Nominel korttidsstrøm Icw: 2,5 kA
  • Nominel driftsspænding: 800–800 V; maksimal nominel driftsspænding Ue AC: 800 V
  • Mål: højde 300 mm, bredde 210 mm og dybde 136 mm
  • NEMA-beskyttelsesgrad: Andet

Udførelse og standarder

Produktet er ikke udført som nødstopsudgave, sikkerhedsafbryder eller reverseringskontakt. Det har ikke integreret motordrev, og hverken motordrev eller spændingsudløser er angivet som tilvalg. En attribut angiver produktet som ikke-låsbart, mens leverandørbeskrivelsen oplyser, at håndtaget kan aflåses med op til tre hængelåse.

ABB OTE-serien overholder IEC 60947-1 og IEC 60947-3.

Specifikationer

  • Varenummer:
    7805051469
  • EAN nummer:
    6417019936482
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164409R1001, OTU100GB3MS4
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    210.0 mm
  • Dybde:
    136.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    300.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    55.0 kW
  • Låsbar:
    False
  • Max. nominel drift spænding Ue AC:
    800.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    55.0 kW
  • Nominel driftsspænding:
    800 - 800 V
  • Nominel kortstids-strømstyrke Icw:
    2.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    100.0 A
  • Nominel strøm IE:
    100.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
