ABB Vedligeholdelsesafbryder OTR100GBA3M, 3-polet, 100 A, IP65, rustfrit stål

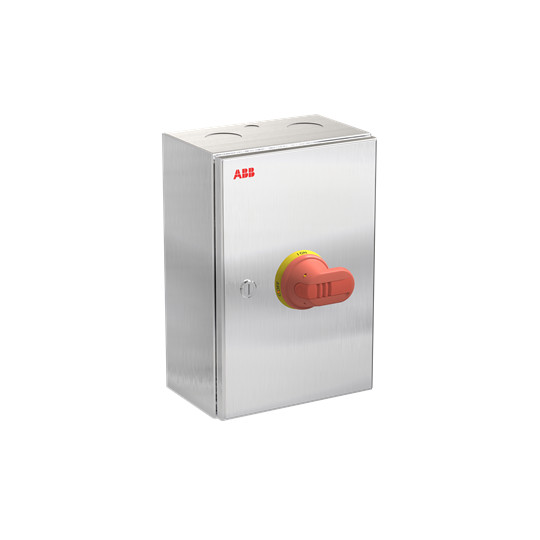

ABB OTR100GBA3M er en 3-polet vedligeholdelsesafbryder i rustfri stålkapsling med rødt drejehåndtag.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB OTR100GBA3M er en 3-polet vedligeholdelsesafbryder med IP65-kapsling, 100 A mærkestrøm og 55 kW koblingseffekt ved 400 V AC-23. Læs mere…
  • Varenr.:
    7805051433
  • EAN nr.:
    6417019936109
  • Typenr.:
    1SCA164370R1001, OTR100GBA3M
pr. stk. inkl. moms
6.693,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB OTR100GBA3M er en komplet 3-polet vedligeholdelsesafbryder i kapsling til industrielle installationer. Den er også udført som hovedafbryder og har skrueforbindelser i hovedstrømkredsen. Variantbetegnelsen angiver kapsling i rustfrit stål. OTE-serien fås desuden med plast-, aluminium- eller stålpladekapsling.

Kapslingen har beskyttelsesgrad IP65 og er beregnet til indendørs og udendørs brug. Afbryderen er beregnet til 5-ledersystem og har fast neutral- og PE-klemme. Typebetegnelsen er OTR100GBA3M, og typenummeret er 1SCA164370R1001.

Tekniske specifikationer

  • 3 poler og 1 afbryder
  • Nominel strøm IE: 100 A
  • Nominel permanent strøm ved AC-21, 400 V: 100 A
  • Nominel driftseffekt og koblingskapacitet ved AC-23, 400 V: 55 kW
  • Nominel korttids-strømstyrke Icw: 2,5 kA
  • Maksimal nominel driftsspænding Ue AC: 800 V; nominel driftsspænding er angivet som 800–800 V
  • Mål: 300 mm høj, 200 mm bred og 135 mm dyb
  • Betjeningselement i rød
  • Låsbar med op til tre hængelåse

Funktioner og installation

Kabelindføringerne er gevindborede og har udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund. Håndtaget er forblokeret med låget, så afbryderen ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering. Enheden er angivet som egnet til indbygning af fordeler.

Serien overholder IEC 60947-1 og IEC 60947-3.

Bemærkninger til leverandøroplysninger

Oplysningerne om hjælpekontakter er modstridende: de strukturerede attributter angiver 2 NO-kontakter og i supplerende attributter 2 NC-kontakter, mens en supplerende variantbetegnelse angiver 0 NO og 0 NC. Den supplerende variantbetegnelse angiver desuden 415 V AC-23, mens de strukturerede specifikationer angiver AC-23 ved 400 V.

Specifikationer

  • Varenummer:
    7805051433
  • EAN nummer:
    6417019936109
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164370R1001, OTR100GBA3M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    2.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    200.0 mm
  • Dybde:
    135.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Rød
  • Højde:
    300.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    55.0 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    800.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    55.0 kW
  • Nominel driftsspænding:
    800 - 800 V
  • Nominel kortstids-strømstyrke Icw:
    2.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    100.0 A
  • Nominel strøm IE:
    100.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
