ABB OTL100GBA3M vedligeholdelsesafbryder, 3-polet, 100 A, 55 kW, IP65

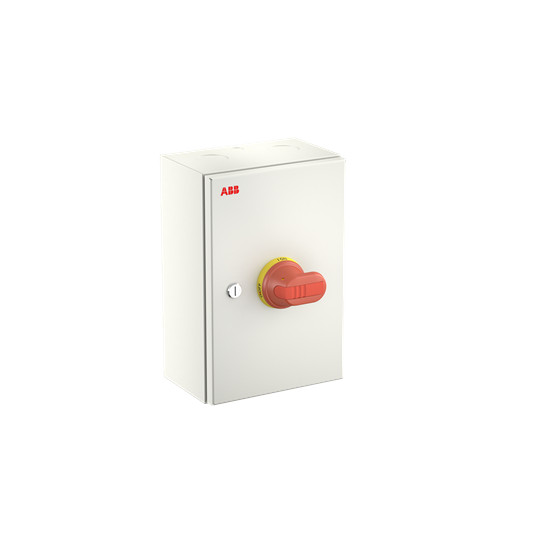

ABB OTL100GBA3M vedligeholdelsesafbryder med hvid kapsling og rødt drejehåndtag, set skråt forfra.ABB OTL100GBA3M vedligeholdelsesafbryder med hvid kapsling og rødt drejehåndtag, set mere direkte forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB OTL100GBA3M er en 3-polet vedligeholdelses- og hovedafbryder med 100 A, 55 kW ved 400 V AC-23, IP65-kapsling og rødt håndtag. Læs mere…
  • Varenr.:
    7805051398
  • EAN nr.:
    6417019935690
  • Typenr.:
    1SCA164333R1001, OTL100GBA3M
pr. stk. inkl. moms
5.575,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB OTL100GBA3M er en 3-polet vedligeholdelsesafbryder i en komplet stålpladekapsling. Den er beregnet til almindelige industrielle installationer og kan også anvendes som hovedafbryder. Kapslingen har beskyttelsesgrad IP65 og er angivet til både indendørs og udendørs brug.

Funktioner og udførelse

  • Nominel strøm: 100 A
  • Nominel permanent strøm ved AC-23, 400 V: 100 A
  • Nominel driftseffekt og koblingskapacitet ved AC-23, 400 V: 55 kW
  • Nominel driftsspænding: 800 V AC; den supplerende variantbetegnelse angiver 415 V AC-23
  • Nominel korttids-strømstyrke Icw: 2,5 kA
  • Skrueforbindelse i hovedstrømkredsen og rødt betjeningselement
  • Fast neutral- og PE-klemme til 5-ledersystem
  • Kapslingen har gevindborede kabelindføringer med udbrydningshuller til 2 parallelle kabler og ét styrekabel fra både top og bund
  • Håndtaget kan aflåses med op til tre hængelåse. Låget forhindrer tilslutning, når det er åbent; forblokeringen kan omgås, eksempelvis ved termografering

Mål og tilslutninger

  • Højde: 300 mm
  • Bredde: 200 mm
  • Dybde: 135 mm
  • Antal poler: 3
  • Antal brydere: 1
  • Tekniske attributter angiver 2 NO- og 2 NC-hjælpekontakter. Den supplerende variantbetegnelse angiver 0 NO og 0 NC

Yderligere oplysninger

Afbryderen er ikke udført som sikkerhedsafbryder, nødstop eller reverseringskontakt. Den har ikke integreret motordrev, motordrev som tilvalg eller mulighed for spændingsudløser. Den er egnet til indbygning af fordeler, men ikke til frontmontering med 4-huls eller centerudførelse. Serien overholder IEC 60947-1 og IEC 60947-3.

  • Typebetegnelse: OTL100GBA3M
  • Type-/varenummer: 1SCA164333R1001
  • Produktnummer: 7805051398
  • EAN: 6417019935690

Specifikationer

  • Varenummer:
    7805051398
  • EAN nummer:
    6417019935690
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164333R1001, OTL100GBA3M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    2.0
  • Antal hjælpekontakter som er NC:
    2.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    200.0 mm
  • Dybde:
    135.0 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til indbygning af fordeler:
    Ja
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Rød
  • Højde:
    300.0 mm
  • Integreret motordrev:
    Nej
  • Koblingskapacitet ved 400 V:
    55.0 kW
  • Låsbar:
    Ja
  • Max. nominel drift spænding Ue AC:
    800.0 V
  • Motordrev som option:
    Nej
  • Nominel drifteffekt på AC-23, 400V:
    55.0 kW
  • Nominel driftsspænding:
    800 - 800 V
  • Nominel kortstids-strømstyrke Icw:
    2.5 kA
  • Nominel permanent strøm ved AC-23, 400 V:
    100.0 A
  • Nominel strøm IE:
    100.0 A
  • Option for spændingsudløser:
    Nej
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Nej
  • Producent/forhandler:
    ABB
