ABB Vedligeholdelsesafbryder OTL125GBA3M, 3-polet, 125 A, IP65

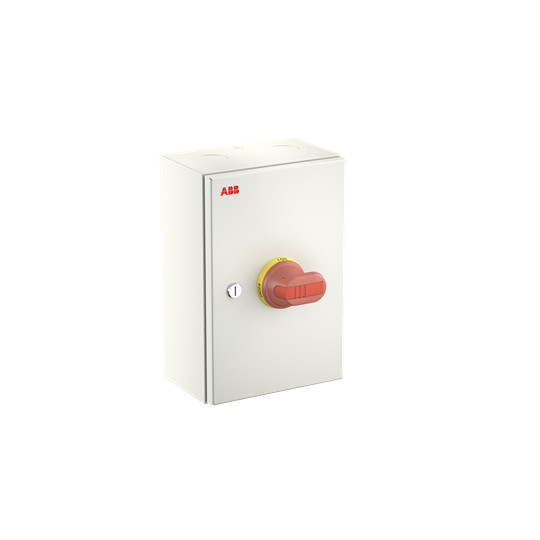

ABB OTL125GBA3M vedligeholdelsesafbryder, 3-polet og 125 A, set skråt med låsbart rødt håndtag.ABB OTL125GBA3M vedligeholdelsesafbryder, 3-polet og 125 A, set mere forfra med rødt håndtag.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
3-polet ABB-vedligeholdelsesafbryder med 125 A, 55 kW ved AC-23 og IP65. Har låsbart håndtag og skrueforbindelser. Læs mere…
  • Varenr.:
    7805051406
  • EAN nr.:
    6417019935812
  • Typenr.:
    1SCA164341R1001, OTL125GBA3M
pr. stk. inkl. moms
6.509,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

Vedligeholdelsesafbryder til industrielle installationer

ABB OTL125GBA3M er en 3-polet vedligeholdelsesafbryder i en komplet kapsling. Den er beregnet til almindelige industrielle installationer og kan også anvendes som hovedafbryder. Variantbetegnelsen i de supplerende data angiver en stålpladekapsling. ABB OTE-serien fås desuden i varianter med plast-, aluminium- eller stålpladekapsling samt forskellige poltal, strøm- og effektstørrelser og tilbehørsmuligheder.

Tekniske specifikationer

  • Nominel strøm IE: 125 A
  • Nominel permanent strøm ved AC-23, 400 V: 125 A
  • Nominel drifteffekt ved AC-23, 400 V: 55 kW
  • Koblingskapacitet ved 400 V: 55 kW
  • Nominel korttids-strømstyrke Icw: 2,5 kA
  • Maksimal nominel driftsspænding Ue AC: 800 V; attributterne angiver nominel driftsspænding som 800–800 V
  • Beskyttelsesgrad på forsiden: IP65. Kildeteksten beskriver kapslingen som beskyttet mod lavtryksvandstråler.
  • Mål: 300 mm høj, 200 mm bred og 135 mm dyb
  • Hovedstrømkreds med skrueforbindelser
  • Rødt betjeningselement og én bryder
  • Fast neutral- og PE-klemme til 5-ledersystem
  • Egnet til indbygning af fordeler
  • NEMA-klassifikation: Andet

Betjening og installation

Kabelindføringene er gevindborede og har udbrydningshuller til to parallelle kabler og ét styrekabel, både fra top og bund. Håndtaget kan aflåses med op til tre hængelåse. Det er forriglet med låget, så afbryderen ikke kan tilsluttes, når låget er åbent. Forriglingen kan omgås, eksempelvis ved termografering. Kapslingen er angivet som egnet til både indendørs og udendørs brug.

Funktioner og kontaktdata

  • Udført som reparations-/vedligeholdelsesafbryder og hovedafbryder
  • Låsbar
  • Ikke udført som sikkerhedsafbryder, reverseringskontakt eller nødstopsudgave
  • Har ikke integreret motordrev, og motordrev kan ikke tilvælges
  • Har ikke option for spændingsudløser
  • Ikke egnet til frontmontering med 4-huls- eller centermontering
  • Hjælpekontaktdata er modstridende i kildematerialet: attributterne angiver 2 NO- og 2 NC-hjælpekontakter samt 0 skiftekontakter, mens en supplerende variantbetegnelse angiver 0 NO- og 0 NC-hjælpekontakter.

Standarder og produktidentifikation

ABB OTE-serien overholder IEC 60947-1 og IEC 60947-3. De supplerende variantdata angiver 415 V AC-23, mens attributterne angiver 55 kW ved AC-23 og 400 V samt en nominel driftsspænding på 800–800 V. Typenummer: 1SCA164341R1001. Model: OTL125GBA3M. Produktnummer: 7805051406. EAN: 6417019935812.

Specifikationer

  • Varenummer:
    7805051406
  • EAN nummer:
    6417019935812
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164341R1001, OTL125GBA3M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    2.0
  • Antal hjælpekontakter som er NC:
    2.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    200.0 mm
  • Dybde:
    135.0 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til indbygning af fordeler:
    Ja
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Rød
  • Højde:
    300.0 mm
  • Integreret motordrev:
    Nej
  • Koblingskapacitet ved 400 V:
    55.0 kW
  • Låsbar:
    Ja
  • Max. nominel drift spænding Ue AC:
    800.0 V
  • Motordrev som option:
    Nej
  • Nominel drifteffekt på AC-23, 400V:
    55.0 kW
  • Nominel driftsspænding:
    800 - 800 V
  • Nominel kortstids-strømstyrke Icw:
    2.5 kA
  • Nominel permanent strøm ved AC-23, 400 V:
    125.0 A
  • Nominel strøm IE:
    125.0 A
  • Option for spændingsudløser:
    Nej
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Nej
  • Producent/forhandler:
    ABB
