ABB OTL125GB3M vedligeholdelsesafbryder, 3-polet, 125 A, 55 kW, IP65

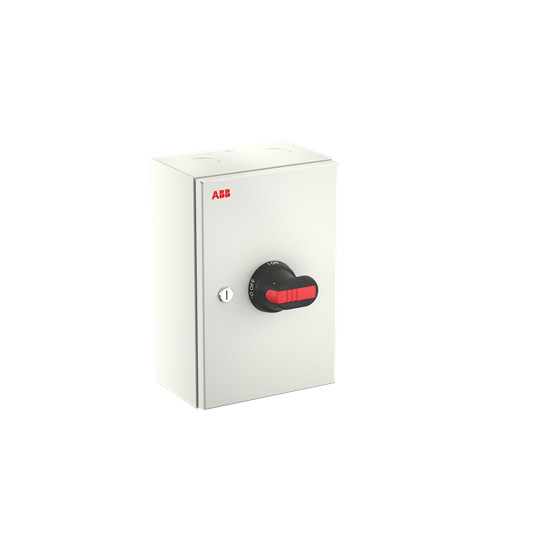

ABB OTL125GB3M vedligeholdelsesafbryder, 3-polet og 125 A, i lys kapsling med sort og rødt håndtag.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
3-polet vedligeholdelses- og hovedafbryder i stålpladekapsling med IP65, 125 A, 55 kW ved AC-23/400 V og låsbart håndtag. Læs mere…
  • Varenr.:
    7805051404
  • EAN nr.:
    6417019935799
  • Typenr.:
    1SCA164339R1001, OTL125GB3M
pr. stk. inkl. moms
6.509,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

Vedligeholdelsesafbryder til industrielle installationer

ABB OTL125GB3M er en 3-polet vedligeholdelses- og hovedafbryder i en komplet stålpladekapsling. Den er beregnet til almindelige industrielle installationer og 5-ledersystemer og har fast neutral- og PE-klemme. Afbryderen er egnet til indbygning i fordeler og kan anvendes både indendørs og udendørs.

Funktioner og tilslutning

  • IP65-kapsling, beskyttet mod lavtryksvandstråler.
  • Låsbart håndtag, som kan aflåses med op til tre hængelåse.
  • Håndtaget er forblokeret med låget, så afbryderen ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering.
  • Gevindborede kabelindføringer med udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund.
  • Skrueforbindelse til hovedstrømkredsen. Kontrolelementet er sort.
  • Én bryder og ingen hjælpekontakter med skiftefunktion.

Tekniske data

  • Nominel strøm: 125 A.
  • Nominel permanent strøm ved AC-23, 400 V: 125 A.
  • Nominel drifteffekt og koblingskapacitet ved AC-23, 400 V: 55 kW.
  • Nominel korttidsstrøm Icw: 2,5 kA.
  • Driftsspænding Ue AC: 800 V, også angivet som 800–800 V.
  • Mål: 300 mm høj, 200 mm bred og 135 mm dyb.
  • Typebetegnelser: OTL125GB3M og 1SCA164339R1001.
  • Serien overholder IEC 60947-1 og IEC 60947-3.

Bemærkninger til tekniske data

Variantbetegnelsen angiver 415 V AC-23 og 0NO/0NC. De tekniske attributter angiver AC-23 ved 400 V samt to NO- og to NC-hjælpekontakter. Oplysningerne er derfor ikke enslydende. Attributterne angiver desuden, at afbryderen ikke er udført som sikkerhedsafbryder, nødstopsudgave eller reverseringskontakt. Den har ikke integreret motordrev, mulighed for motordrev eller option for spændingsudløser. Frontmontering med 4-huls- eller centerfastgørelse er ikke angivet som egnet. Betjeningselementets type og NEMA-beskyttelsesgrad er angivet som Andet.

ABB OTE-serien

ABB OTE-serien omfatter vedligeholdelsesafbrydere i forskellige varianter med forskelligt polantal, strøm- og effektstørrelser samt tilbehørsmuligheder. Serien fås med plast-, aluminium- eller stålpladekapsling afhængigt af installationsbehov.

Specifikationer

  • Varenummer:
    7805051404
  • EAN nummer:
    6417019935799
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164339R1001, OTL125GB3M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    2.0
  • Antal hjælpekontakter som er NC:
    2.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    200.0 mm
  • Dybde:
    135.0 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til indbygning af fordeler:
    Ja
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    300.0 mm
  • Integreret motordrev:
    Nej
  • Koblingskapacitet ved 400 V:
    55.0 kW
  • Låsbar:
    Ja
  • Max. nominel drift spænding Ue AC:
    800.0 V
  • Motordrev som option:
    Nej
  • Nominel drifteffekt på AC-23, 400V:
    55.0 kW
  • Nominel driftsspænding:
    800 - 800 V
  • Nominel kortstids-strømstyrke Icw:
    2.5 kA
  • Nominel permanent strøm ved AC-23, 400 V:
    125.0 A
  • Nominel strøm IE:
    125.0 A
  • Option for spændingsudløser:
    Nej
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Nej
  • Producent/forhandler:
    ABB
