Beskrivelse

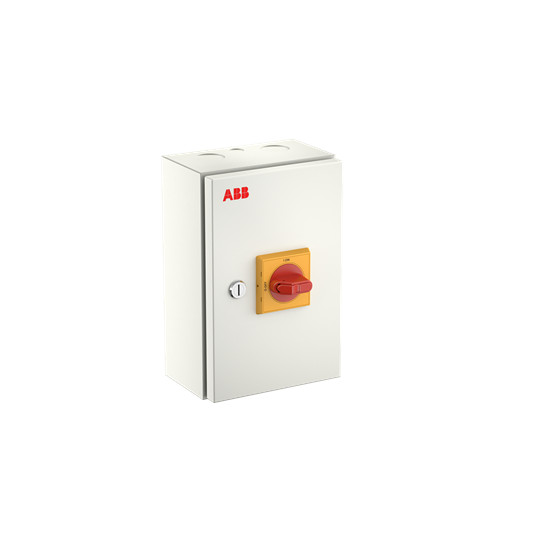

ABB OTL63GBA3M er en 3-polet vedligeholdelses- og hovedafbryder til almindelige industrielle installationer. Den leveres som en komplet enhed i stålpladekapsling med rød drejeknap. Afbryderen er beregnet til både indendørs og udendørs brug og har kapslingsklasse IP65.
Funktioner
Håndtaget kan aflåses med op til tre hængelåse. Det er forblokeret med låget, så afbryderen ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering. Afbryderen er beregnet til 5-ledersystem og har faste neutral- og PE-klemmer.
Kabelindføringerne er gevindborede og har udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund. Hovedstrømkredsen tilsluttes med skrueforbindelser.
Tekniske data
- Poltal: 3
- Mærkestrøm IE: 63 A
- Nominel permanent strøm ved AC-21, 400 V: 63 A
- Nominel drifteffekt ved AC-23, 400 V: 30 kW
- Koblingskapacitet ved 400 V: 30 kW
- Nominel korttids-strømstyrke Icw: 1,5 kA
- Maksimal nominel driftsspænding Ue AC: 800 V
- Nominel driftsspænding er angivet som 800–800 V i attributterne. Variantnavnet angiver 415 V AC-23.
- Mål: 150 mm bred, 200 mm høj og 100 mm dyb
- Kapslingsklasse: IP65. Beskyttelsesgrad efter NEMA er angivet som Andet.
- Enhedskonstruktion: komplet enhed i kapsling; egnet til indbygning af fordeler
- Antal brydere: 1
- Ikke udført som sikkerhedsafbryder, nødstopsudgave eller reverseringskontakt. Motordrev og spændingsudløser er ikke integreret eller angivet som tilvalg.
- Ikke egnet til frontmontering i center eller med 4-hulsmontering.
Hjælpekontakter
Kildedataene angiver forskellige oplysninger om hjælpekontakter: attributterne angiver to NO- og to NC-hjælpekontakter, mens variantnavnet angiver 0 NO og 0 NC. Antallet af hjælpekontakter med skiftefunktion er angivet som 0.
Serie og standarder
ABB OTE-serien omfatter vedligeholdelsesafbrydere i forskellige pol-, strøm- og effektstørrelser samt med forskellige tilbehørsmuligheder. Serien fås med plast-, aluminium- eller stålpladekapsling. Serien overholder IEC 60947-1 og IEC 60947-3.
Specifikationer
-
Varenummer:7805051374
-
EAN nummer:6417019935454Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:1SCA164309R1001, OTL63GBA3MNogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydere:1.0
-
Antal hjælpekontakter med skifte funktion:0.0
-
Antal hjælpekontakter som er NO:2.0
-
Antal poler:3.0
-
Beskyttelsesgrad (NEMA):Andet
-
Beskyttelsesklasse (IP) forside:IP65
-
Bredde:150.0 mm
-
Dybde:100.0 mm
-
Egnet til front montering 4-hul:False
-
Egnet til front montering center:False
-
Egnet til indbygning af fordeler:True
-
Enhedskontruktion:Komplet enhed i kapsling
-
Farve på kontrolelement:Rød
-
Højde:200.0 mm
-
Integreret motordrev:False
-
Koblingskapacitet ved 400 V:30.0 kW
-
Låsbar:True
-
Max. nominel drift spænding Ue AC:800.0 V
-
Motordrev som option:False
-
Nominel drifteffekt på AC-23, 400V:30.0 kW
-
Nominel driftsspænding:800 - 800 V
-
Nominel kortstids-strømstyrke Icw:1.5 kA
-
Nominel permanent strøm ved AC-21, 400 V:63.0 A
-
Nominel strøm IE:63.0 A
-
Option for spændingsudløser:False
-
Tilslutningstype hovedstrømkreds:Skrueforbindelse
-
Type af betjeningselement:Drejeknap
-
Udført som hovedafbryder:True
-
Udført som nødstopsudgave:False
-
Udført som reparations-/vedligeholdelsesafbryder:True
-
Udført som reverseringskontakt:False
-
Udført som sikkerhedsafbryder:False
-
Producent/forhandler:ABB
