ABB OTR80GB3M vedligeholdelsesafbryder, 3-polet, 80 A, IP65

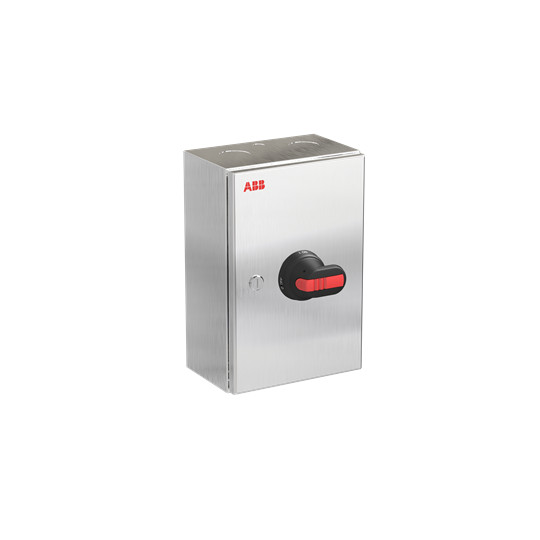

ABB OTR80GB3M vedligeholdelsesafbryder, 3-polet og 80 A, i grå kapsling med sort og rødt håndtag.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
3-polet ABB vedligeholdelses- og hovedafbryder med 80 A mærkestrøm, IP65-kapsling, låsbart håndtag og 45 kW ved 400 V. Læs mere…
  • Varenr.:
    7805051424
  • EAN nr.:
    6417019936017
  • Typenr.:
    1SCA164361R1001, OTR80GB3M
pr. stk. inkl. moms
5.575,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB OTR80GB3M vedligeholdelsesafbryder

OTR80GB3M er en 3-polet vedligeholdelsesafbryder i ABB OTE-serien, beregnet til almindelige industrielle installationer. Enheden er udført som en komplet afbryder i kapsling og fungerer også som hovedafbryder. OTE-serien fås med plast-, aluminium- eller stålpladeindkapsling afhængigt af variant.

Kapslingen har beskyttelsesgrad IP65 og er egnet til både indendørs og udendørs brug. Afbryderen er beregnet til 5-leder-system og har faste neutral- og PE-klemmer.

Funktioner og tilslutning

  • 3 poler og 80 A mærkestrøm.
  • Skrueforbindelse til hovedstrømkredsen.
  • Sort betjeningselement med mulighed for aflåsning med op til tre hængelåse.
  • Låget forblokerer håndtaget, så afbryderen ikke kan tilkobles, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering.
  • Kabelindføringerne er gevindborede og har udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund.
  • Egnet til indbygning af fordeler.
  • Ingen integreret motordrift, og motordrift kan ikke tilvælges. Spændingsudløser kan ikke tilvælges.
  • Ikke udført som sikkerhedsafbryder, nødstop eller reverseringskontakt. Ikke egnet til frontmontering i center eller med 4-hulsmontering.

Tekniske data

  • Nominel driftsspænding: 800 V AC; maksimal nominel driftsspænding Ue: 800 V AC.
  • Nominel permanent strøm ved AC-21, 400 V: 80 A. Data angiver også 80 A ved AC-23, 400 V.
  • Nominel driftseffekt ved AC-23, 400 V: 45 kW. Koblingskapacitet ved 400 V: 45 kW.
  • Nominel korttids-strømstyrke Icw: 1,5 kA.
  • Mål: 300 mm høj, 200 mm bred og 135 mm dyb.
  • Leverandørens variantbeskrivelse angiver 415 V AC-23.
  • Oplysningerne om hjælpekontakter varierer i leverandørdata: angivelserne omfatter 0 eller 2 NO-kontakter, 0 eller 2 NC-kontakter samt 0 skiftekontakter.
  • Typebetegnelse: OTR80GB3M. Typenummer: 1SCA164361R1001.
  • Produktnummer: 7805051424. EAN: 6417019936017.

ABB OTE-serien overholder IEC 60947-1 og IEC 60947-3.

Specifikationer

  • Varenummer:
    7805051424
  • EAN nummer:
    6417019936017
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164361R1001, OTR80GB3M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    2.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    200.0 mm
  • Dybde:
    135.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    300.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    45.0 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    800.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    45.0 kW
  • Nominel driftsspænding:
    800 - 800 V
  • Nominel kortstids-strømstyrke Icw:
    1.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    80.0 A
  • Nominel strøm IE:
    80.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
