ABB OTL80GB3M vedligeholdelsesafbryder, 3-polet, 80 A, 45 kW

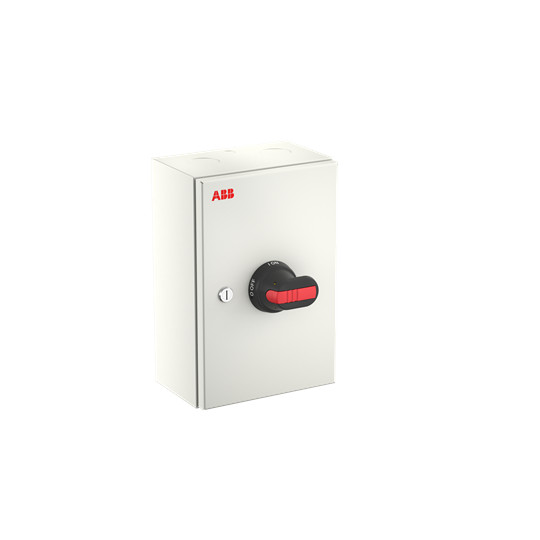

ABB OTL80GB3M vedligeholdelsesafbryder, 3-polet og 80 A, i lys kapsling med sort og rødt drejehåndtag set skråt forfra.ABB OTL80GB3M vedligeholdelsesafbryder, 3-polet og 80 A, set mere lige forfra med kapslingens sorte og røde drejehåndtag.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB OTL80GB3M er en 3-polet vedligeholdelsesafbryder på 80 A med 45 kW koblingskapacitet ved 400 V og IP65-kapsling. Læs mere…
  • Varenr.:
    7805051386
  • EAN nr.:
    6417019935577
  • Typenr.:
    1SCA164321R1001, OTL80GB3M
pr. stk. inkl. moms
4.648,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

Vedligeholdelsesafbryder til industrielle installationer

ABB OTL80GB3M er en 3-polet vedligeholdelsesafbryder i OTE-serien, beregnet til almindelige industrielle installationer. Denne variant er angivet med stålpladekapsling og er udført som både vedligeholdelsesafbryder og hovedafbryder. Enheden leveres komplet i kapsling.

Kapsling og funktioner

Kapslingen har beskyttelsesgrad IP65 og er beregnet til indendørs og udendørs brug. Kabelindføringerne er gevindborede og har udbrydningshuller til 2 parallelle kabler og ét styrekabel fra både top og bund. Håndtaget kan aflåses med op til 3 hængelåse. Det er forblokeret med låget, så afbryderen ikke kan tilsluttes med åbent låg. Forblokeringen kan omgås, eksempelvis ved termografering.

Afbryderen er beregnet til 5-ledersystem og har fast neutral- og PE-klemme. Hovedstrømkredsen tilsluttes med skrueforbindelse. Kontrolelementet er sort, og enheden er låsbar.

Tekniske data

  • Antal poler: 3
  • Nominel strøm IE: 80 A
  • Nominel permanent strøm ved AC-21, 400 V: 80 A
  • Nominel permanent strøm ved AC-23, 400 V: 80 A
  • Koblingskapacitet ved 400 V: 45 kW
  • Nominel driftseffekt ved AC-23, 400 V: 45 kW
  • Nominel korttidsstrøm Icw: 1,5 kA
  • Nominel driftsspænding: angivet som 800–800 V
  • Maksimal nominel AC-driftsspænding Ue: 800 V
  • Mål: 300 mm høj, 200 mm bred og 135 mm dyb
  • Antal brydere: 1
  • Egnet til indbygning af fordeler

Hjælpekontakter og øvrige oplysninger

Oplysningerne om hjælpekontakter varierer i datagrundlaget. Attributterne angiver 2 NO-kontakter, 2 NC-kontakter og 0 skiftekontakter. Variantbetegnelsen angiver derimod monterede AUX-kontakter som 0NO/0NC. Variantbetegnelsen beskriver desuden afbryderen som 415 V AC-23, 80 A og 45 kW.

Afbryderen har ikke integreret motordrev, og motordrev er ikke angivet som tilvalg. Spændingsudløser er ikke angivet som tilvalg. Den er ikke udført som nødstopsudgave, sikkerhedsafbryder eller reverseringskontakt og er ikke beregnet til frontmontering i midten eller frontmontering med 4 huller. NEMA-beskyttelsesgraden er angivet som »Andet«, og betjeningselementets type er angivet som »Andet«.

Standarder og identifikation

OTE-serien overholder IEC 60947-1 og IEC 60947-3. Typebetegnelse: OTL80GB3M. Typenummer: 1SCA164321R1001. Produktnummer: 7805051386. EAN: 6417019935577.

Specifikationer

  • Varenummer:
    7805051386
  • EAN nummer:
    6417019935577
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164321R1001, OTL80GB3M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    2.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    200.0 mm
  • Dybde:
    135.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    300.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    45.0 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    800.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    45.0 kW
  • Nominel driftsspænding:
    800 - 800 V
  • Nominel kortstids-strømstyrke Icw:
    1.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    80.0 A
  • Nominel strøm IE:
    80.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
