ABB vedligeholdelsesafbryder OTL80GA3M, 3-polet, 415 V AC-23, 80 A, 45 kW, IP65

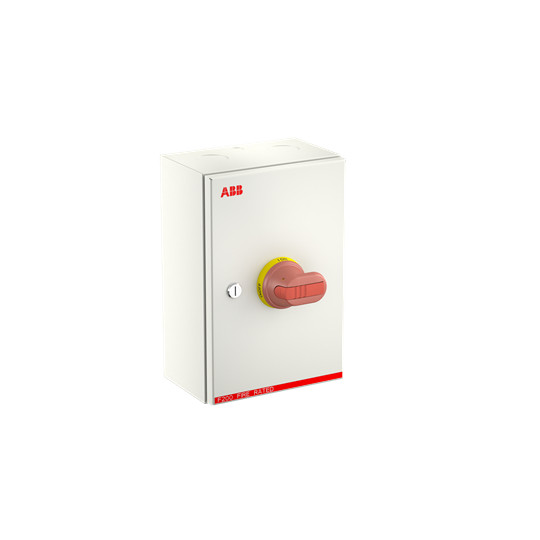

ABB OTL80GA3M 3-polet vedligeholdelsesafbryder på 80 A med hvid kapsling og rødt håndtag, set skråt forfra.ABB OTL80GA3M 3-polet vedligeholdelsesafbryder på 80 A, set mere direkte forfra med rødt håndtag og lås.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
3-polet ABB vedligeholdelsesafbryder i stålpladekapsling med IP65, 80 A og låsbart håndtag. Til indendørs og udendørs brug. Læs mere…
  • Varenr.:
    7805051377
  • EAN nr.:
    6417019935485
  • Typenr.:
    1SCA164312R1001, OTL80GA3M
pr. stk. inkl. moms
4.728,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

Produktbeskrivelse

ABB OTL80GA3M er en 3-polet vedligeholdelsesafbryder i stålpladekapsling til almindelige industrielle installationer. Den er udført som en komplet enhed i kapsling og fungerer også som hovedafbryder. OTE-serien fås i varianter med forskellige polantal, strøm- og effektstørrelser samt tilbehørsmuligheder. Serien leveres med plast-, aluminium- eller stålpladekapsling afhængigt af variant.

Funktioner og udførelse

  • Kapslingen har beskyttelsesgrad IP65 og er beregnet til indendørs og udendørs brug. Den er beskyttet mod lavtryksvandstråler.
  • Kabelindføringerne er gevindborede og har udbrydningshuller til 2 parallelle kabler og ét styrekabel fra både top og bund.
  • Håndtaget kan låses med op til 3 hængelåse. Det er forblokeret med låget, så afbryderen ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering.
  • Afbryderen er beregnet til 5-ledersystem og har fast neutral- og PE-klemme. Kontrolelementet er rødt.
  • Hovedstrømkredsen tilsluttes med skrueforbindelse. Enheden har én bryder og er egnet til indbygning af fordeler.

Tekniske data

  • Typebetegnelse: OTL80GA3M. Typenummer: 1SCA164312R1001.
  • Nominel strøm: 80 A. Nominel permanent strøm ved AC-21 og 400 V: 80 A.
  • Nominel driftseffekt ved AC-23 og 400 V: 45 kW. Koblingskapacitet ved 400 V: 45 kW. Nominel korttidsstrømstyrke Icw: 1,5 kA.
  • Produktbetegnelsen angiver 415 V AC-23. De tekniske attributter angiver en nominel driftsspænding på 800–800 V og en maksimal Ue AC på 800 V.
  • Mål: bredde 200 mm, højde 300 mm og dybde 135 mm.
  • Produktbetegnelsen angiver monterede hjælpekontakter: 1 NO og 1 NC. Attributterne angiver 4 NO og i en separat registrering 4 NC, mens antallet af skiftekontakter er angivet til 0. Oplysningerne om hjælpekontakter er derfor ikke entydige.
  • Der er ikke integreret motordrev, og motordrev er ikke angivet som tilvalg. Spændingsudløser er ikke angivet som tilvalg. Afbryderen er ikke udført som nødstopsudgave, sikkerhedsafbryder eller reverseringskontakt.
  • Den er ikke angivet som egnet til frontmontering i center eller med 4-huls montering. Betjeningselementets type er angivet som andet, og NEMA-beskyttelsesgraden er angivet som andet.
  • Serien overholder IEC 60947-1 og IEC 60947-3.
  • Produktnummer: 7805051377. EAN: 6417019935485.

Specifikationer

  • Varenummer:
    7805051377
  • EAN nummer:
    6417019935485
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164312R1001, OTL80GA3M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    4.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    200.0 mm
  • Dybde:
    135.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Rød
  • Højde:
    300.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    45.0 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    800.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    45.0 kW
  • Nominel driftsspænding:
    800 - 800 V
  • Nominel kortstids-strømstyrke Icw:
    1.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    80.0 A
  • Nominel strøm IE:
    80.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
