ABB OTR100GBA4M vedligeholdelsesafbryder, 4-polet, 100 A, 55 kW, IP65, rustfrit stål

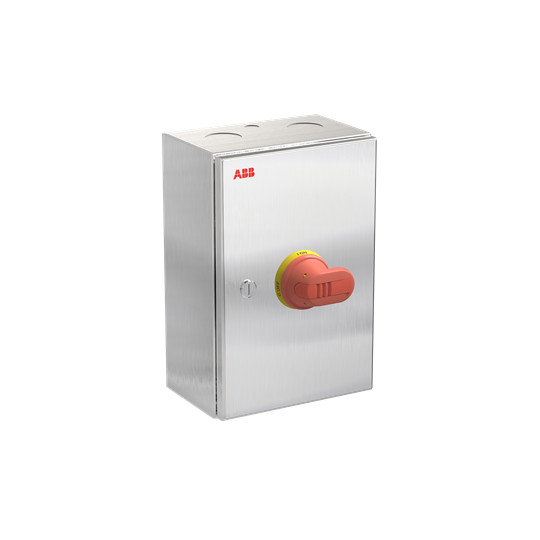

ABB OTR100GBA4M 4-polet vedligeholdelsesafbryder på 100 A i rustfri stålkapsling med rødt drejegreb, set skråt forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB OTR100GBA4M er en 4-polet vedligeholdelses- og hovedafbryder med 100 A mærkestrøm, 55 kW koblingskapacitet ved 400 V og IP65-kapsling. Læs mere…
  • Varenr.:
    7805051435
  • EAN nr.:
    6417019936123
  • Typenr.:
    1SCA164372R1001, OTR100GBA4M
pr. stk. inkl. moms
7.655,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

Vedligeholdelsesafbryder til industrielle installationer

ABB OTR100GBA4M er en 4-polet vedligeholdelsesafbryder, der også er udført som hovedafbryder. Den leveres som en komplet enhed i kapsling af rustfrit stål og er beregnet til almindelige industrielle installationer. ABB OTE-serien findes desuden i varianter med plast-, aluminium- eller stålpladeindkapsling.

Elektriske specifikationer

  • Nominel strøm: 100 A.
  • Nominel permanent strøm ved AC-21, 400 V: 100 A.
  • Nominel driftseffekt ved AC-23, 400 V: 55 kW.
  • Koblingskapacitet ved 400 V: 55 kW.
  • Nominel korttids-strømstyrke Icw: 2,5 kA.
  • Den maksimale nominelle driftsspænding Ue AC er angivet til 800 V; de elektriske attributter angiver også nominel driftsspænding på 800 V.
  • Variantbetegnelsen angiver 415 V AC-23, 100 A og 55 kW.
  • Hovedstrømkredsen tilsluttes med skrueforbindelse.
  • Afbryderen er beregnet til 5-ledersystem og har fast neutral- og PE-klemme.

Kapsling og betjening

Kapslingen har beskyttelsesgrad IP65 og er angivet som egnet til indendørs og udendørs brug. Kabelindføringerne er gevindborede med udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund. Det røde håndtag kan aflåses med op til tre hængelåse. En lågeforrigling hindrer tilslutning, når låget er åbent, og kan omgås, eksempelvis ved termografering.

  • Mål: 300 mm høj, 200 mm bred og 135 mm dyb.
  • Egnet til indbygning i fordeler.
  • Én afbryder i enheden.
  • Ikke udført som nødstop eller sikkerhedsafbryder.
  • Intet integreret motordrev eller motordrev som tilvalg.
  • Ingen option for spændingsudløser.
  • Ikke egnet til frontmontering i center eller med 4-hulsmontering.
  • NEMA-beskyttelsesgrad er angivet som Andet.

Hjælpekontakter og standarder

Oplysningerne om hjælpekontakter varierer i produktdataene: hovedattributterne angiver fire NO-hjælpekontakter, en supplerende attributregistrering angiver fire NO- og fire NC-hjælpekontakter, mens en variantbetegnelse angiver 0 NO og 0 NC. Antallet af hjælpekontakter med skiftefunktion er angivet til 0.

ABB OTE-serien overholder IEC 60947-1 og IEC 60947-3.

Identifikation

  • Typebetegnelse: OTR100GBA4M.
  • Typenummer: 1SCA164372R1001.
  • Produktnummer: 7805051435.
  • EAN: 6417019936123.

Specifikationer

  • Varenummer:
    7805051435
  • EAN nummer:
    6417019936123
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164372R1001, OTR100GBA4M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    4.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    200.0 mm
  • Dybde:
    135.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Rød
  • Højde:
    300.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    55.0 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    800.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    55.0 kW
  • Nominel driftsspænding:
    800 - 800 V
  • Nominel kortstids-strømstyrke Icw:
    2.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    100.0 A
  • Nominel strøm IE:
    100.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
