ABB OTL100GBA4M vedligeholdelsesafbryder, 4-polet, 100 A, IP65

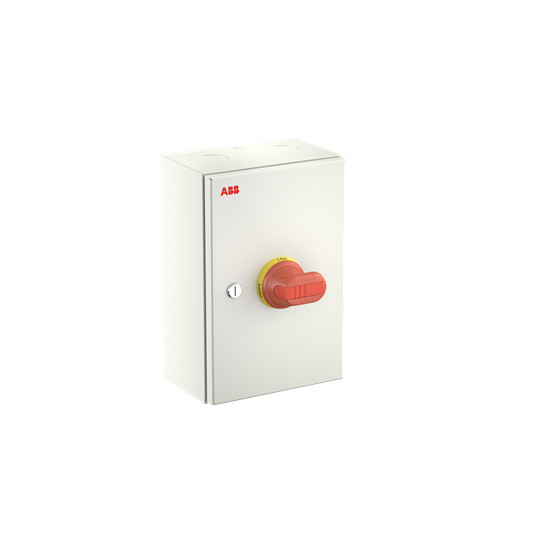

ABB OTL100GBA4M vedligeholdelsesafbryder, 4-polet og 100 A, i lys kapsling med rødt håndtag, set skråt forfra.ABB OTL100GBA4M vedligeholdelsesafbryder, 4-polet og 100 A, med rødt håndtag på kapslingens front, set næsten lige forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB 4-polet vedligeholdelses- og hovedafbryder med 100 A, 55 kW ved AC-23/400 V, IP65-kapsling og låsbart håndtag. Læs mere…
  • Varenr.:
    7805051399
  • EAN nr.:
    6417019935706
  • Typenr.:
    1SCA164334R1001, OTL100GBA4M
pr. stk. inkl. moms
6.693,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB OTL100GBA4M er en 4-polet vedligeholdelsesafbryder og hovedafbryder til industrielle installationer. Den leveres som en komplet enhed i stålpladekapsling med IP65-beskyttelse og er beregnet til både indendørs og udendørs brug. OTE-serien fås også i andre varianter med forskellige poltal, strøm- og effektstørrelser, tilbehør samt plast- eller aluminiumskapsling.

Kapslingen har gevindborede kabelindføringer med udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund. Håndtaget kan aflåses med op til tre hængelåse. Det er forblokeret med låget, så afbryderen ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering. Afbryderen er beregnet til 5-ledersystem og har fast neutral- og PE-klemme.

Tekniske specifikationer

  • Typebetegnelse: OTL100GBA4M
  • ABB-type-/ordrenummer: 1SCA164334R1001
  • 4 poler og én afbryder
  • Nominel strøm: 100 A
  • Nominel permanent strøm ved AC-21, 400 V: 100 A
  • Nominel driftseffekt og koblingskapacitet ved AC-23, 400 V: 55 kW
  • Variantbetegnelsen angiver 415 V AC-23
  • Nominel driftsspænding: 800 V AC; maksimalt angivet Ue: 800 V AC
  • Nominel korttidsstrøm Icw: 2,5 kA
  • Tilslutning af hovedstrømkreds med skrueforbindelse
  • Rødt betjeningselement
  • Mål: 300 mm høj, 200 mm bred og 135 mm dyb
  • Egnet til indbygning af fordeler
  • Beskyttelsesgrad (NEMA) er angivet som Andet
  • Ingen integreret motordrev eller motordrev som tilvalg; ingen option for spændingsudløser
  • Ikke udført som nødstop, sikkerhedsafbryder eller reverseringskontakt
  • Ikke egnet til frontmontering i center eller med 4-hulsmontering
  • Serien overholder IEC 60947-1 og IEC 60947-3

Oplysninger om hjælpekontakter

Datagrundlaget angiver forskellige oplysninger om hjælpekontakter: Attributterne angiver 4 NO- og 4 NC-hjælpekontakter samt 0 skiftekontakter, mens variantbetegnelsen angiver monterede AUX-kontakter som 0NO/0NC.

Specifikationer

  • Varenummer:
    7805051399
  • EAN nummer:
    6417019935706
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164334R1001, OTL100GBA4M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    4.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    200.0 mm
  • Dybde:
    135.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Rød
  • Højde:
    300.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    55.0 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    800.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    55.0 kW
  • Nominel driftsspænding:
    800 - 800 V
  • Nominel kortstids-strømstyrke Icw:
    2.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    100.0 A
  • Nominel strøm IE:
    100.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
