ABB OTL125GB4M vedligeholdelsesafbryder, 4-polet, 125 A, IP65

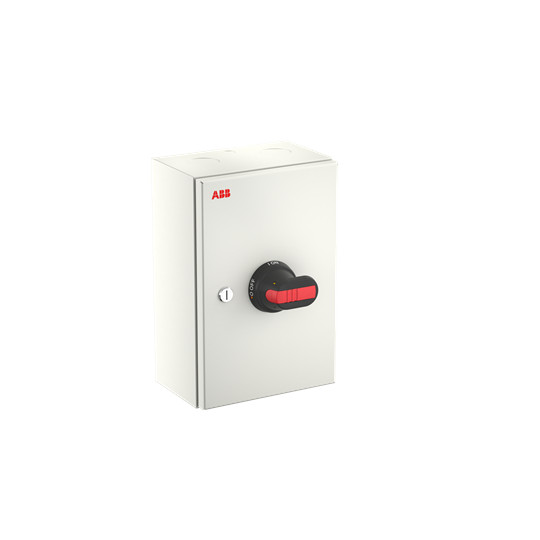

ABB OTL125GB4M 4-polet vedligeholdelsesafbryder på 125 A i lys kapsling med sort og rødt drejehåndtag, set skråt forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB OTL125GB4M er en 4-polet, låsbar vedligeholdelses- og hovedafbryder i IP65-kapsling med 125 A mærkestrøm. Læs mere…
  • Varenr.:
    7805051405
  • EAN nr.:
    6417019935805
  • Typenr.:
    1SCA164340R1001, OTL125GB4M
pr. stk. inkl. moms
7.449,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB OTL125GB4M er en 4-polet vedligeholdelsesafbryder i stålpladekapsling til almindelige industrielle installationer. Den er også udført som hovedafbryder og leveres som en komplet enhed i kapsling. ABB OTE-serien findes desuden i varianter med plast- eller aluminiumskapsling samt forskellige pol-, strøm- og effektstørrelser og tilbehørsmuligheder.

Funktioner og anvendelse

Afbryderen er beregnet til et 5-leder-system og har fast neutral- og PE-klemme. Kapslingen har IP65-beskyttelse mod lavtryksvandstråler og er beregnet til både indendørs og udendørs brug. Kabelindføringerne er gevindborede med udbrydningshuller til 2 parallelle kabler og ét styrekabel fra både top og bund.

Håndtaget kan aflåses med op til tre hængelåse. Det er forblokeret med låget, så afbryderen ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering.

Tekniske specifikationer

  • Typebetegnelse: OTL125GB4M
  • ABB-typenummer: 1SCA164340R1001
  • Produktnummer: 7805051405
  • EAN: 6417019935805
  • 4 poler og 1 afbryder
  • Nominel strøm IE: 125 A
  • Nominel permanent strøm ved AC-23, 400 V: 125 A
  • Nominel korttidsstrøm Icw: 2,5 kA
  • Koblingskapacitet og nominel driftseffekt ved AC-23, 400 V: 55 kW
  • Den supplerende produktbetegnelse angiver 415 V AC-23, 125 A og 55 kW
  • Nominel driftsspænding: 800–800 V; maksimal nominel driftsspænding Ue AC: 800 V
  • Tilslutning af hovedstrømkreds med skrueforbindelse
  • Kontrolelement i sort
  • Mål: 300 mm høj, 200 mm bred og 135 mm dyb
  • Låsbar og egnet til indbygning af fordeler
  • Ikke udført som sikkerhedsafbryder, nødstopsudgave eller reverseringskontakt
  • Har ikke integreret motordrev, option for motordrev eller option for spændingsudløser
  • Ikke egnet til frontmontering med 4-hulsmontering eller centermontering
  • Antal hjælpekontakter med skiftefunktion: 0
  • Kildedata angiver 4 NO- og 4 NC-hjælpekontakter i attributterne, mens den supplerende produktbetegnelse angiver 0NO og 0NC monterede AUX-kontakter
  • NEMA-beskyttelsesgrad er angivet som Andet

Standarder

ABB OTE-serien overholder IEC 60947-1 og IEC 60947-3.

Specifikationer

  • Varenummer:
    7805051405
  • EAN nummer:
    6417019935805
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164340R1001, OTL125GB4M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    4.0
  • Antal hjælpekontakter som er NC:
    4.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    200.0 mm
  • Dybde:
    135.0 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til indbygning af fordeler:
    Ja
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    300.0 mm
  • Integreret motordrev:
    Nej
  • Koblingskapacitet ved 400 V:
    55.0 kW
  • Låsbar:
    Ja
  • Max. nominel drift spænding Ue AC:
    800.0 V
  • Motordrev som option:
    Nej
  • Nominel drifteffekt på AC-23, 400V:
    55.0 kW
  • Nominel driftsspænding:
    800 - 800 V
  • Nominel kortstids-strømstyrke Icw:
    2.5 kA
  • Nominel permanent strøm ved AC-23, 400 V:
    125.0 A
  • Nominel strøm IE:
    125.0 A
  • Option for spændingsudløser:
    Nej
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Nej
  • Producent/forhandler:
    ABB
