ABB OTR16GBA4M vedligeholdelsesafbryder, 4-polet, 16 A, 7,5 kW, rustfri stålkapsling, IP65

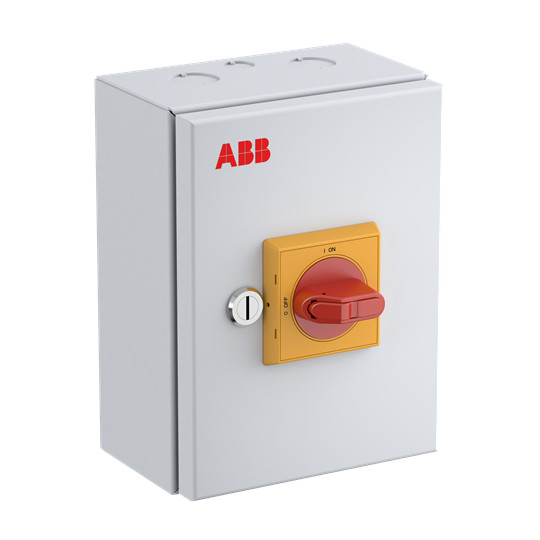

ABB OTR16GBA4M vedligeholdelsesafbryder med grå kapsling og rød-gul drejeknap, set skråt forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB OTR16GBA4M er en 4-polet vedligeholdelsesafbryder med 16 A, 7,5 kW, rustfri stålkapsling og IP65-beskyttelse til indendørs og udendørs installation. Læs mere…
  • Varenr.:
    7805051607
  • EAN nr.:
    6417019940670
  • Typenr.:
    1SCA164882R1001, OTR16GBA4M
pr. stk. inkl. moms
4.185,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB OTR16GBA4M er en 4-polet vedligeholdelsesafbryder i ABB OTE-serien. Denne variant leveres som en komplet enhed i rustfri stålkapsling med IP65-beskyttelse og er beregnet til almindelige industrielle installationer både indendørs og udendørs. OTE-serien omfatter også varianter med plast-, aluminium- og stålpladekapsling samt forskellige poltal, strøm- og effektstørrelser og tilbehørsmuligheder.

Funktion og betjening

Afbryderen fungerer som både hovedafbryder og vedligeholdelsesafbryder og er egnet til indbygning i en fordeler. Den betjenes med en drejeknap. Betjeningselementet er angivet som rødt, og produktvarianten er beskrevet med rød-gul drejebetjening.

  • Håndtaget kan aflåses med op til tre hængelåse.
  • Håndtaget er forblokeret med låget, så afbryderen ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering.
  • Ingen integreret motordrift eller mulighed for motordrift som tilvalg.
  • Ingen mulighed for spændingsudløser.
  • Ikke udført som nødstop, sikkerhedsafbryder eller reverseringskontakt.
  • Ikke egnet til frontmontering i center eller 4-hulsmontering.

Tilslutning og beskyttelse

Afbryderen er beregnet til et 5-ledersystem og har faste neutral- og PE-klemmer. Hovedstrømkredsen tilsluttes med skrueforbindelser. Kabelindføringerne er gevindborede og har udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund. Kapslingen er beskyttet mod lavtryksvandstråler.

Tekniske data

  • Poltal: 4
  • Antal brydere: 1
  • Nominel strøm Ie: 16 A
  • Nominel permanent strøm ved AC-21, 400 V: 16 A
  • Supplerende data angiver også nominel permanent strøm ved AC-23, 400 V: 16 A.
  • Nominel driftseffekt ved AC-23, 400 V: 7,5 kW
  • Koblingskapacitet ved 400 V: 7,5 kW
  • Produktbetegnelsen angiver 415 V AC-23 og 16 A.
  • Maks. nominel driftsspænding Ue AC: 690 V
  • Nominel driftsspænding: 750–750 V
  • Nominel korttidsstrøm Icw: 0,8 kA
  • Mål: 150 mm bred, 200 mm høj og 100 mm dyb
  • IP-beskyttelsesgrad på forsiden: IP65
  • NEMA-beskyttelsesgrad: Andet
  • Hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion

ABB OTE-serien overholder IEC 60947-1 og IEC 60947-3.

Identifikation

  • Typebetegnelse: OTR16GBA4M
  • Typenummer: 1SCA164882R1001
  • Produktnummer: 7805051607
  • EAN: 6417019940670

Specifikationer

  • Varenummer:
    7805051607
  • EAN nummer:
    6417019940670
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164882R1001, OTR16GBA4M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    150.0 mm
  • Dybde:
    100.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Rød
  • Højde:
    200.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    7.5 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    690.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    7.5 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    0.8 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    16.0 A
  • Nominel strøm IE:
    16.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
