ABB OTL16GA4M vedligeholdelsesafbryder, 4-polet, 415 V AC-23, 16 A, 7,5 kW, IP65, stålpladekapsling

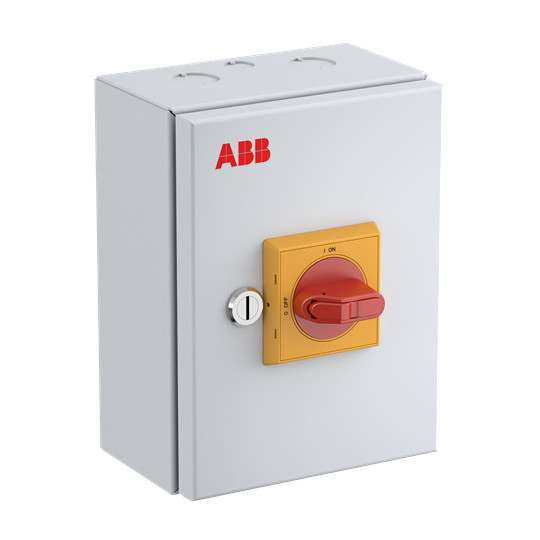

ABB OTL16GA4M vedligeholdelsesafbryder med gråt stålkabinet og rødt drejegreb på gul plade.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB OTL16GA4M er en 4-polet vedligeholdelsesafbryder i stålpladekapsling med IP65, 16 A, 7,5 kW og aflåseligt rødt-gult drejegreb. Læs mere…
  • Varenr.:
    7805051589
  • EAN nr.:
    6417019940489
  • Typenr.:
    1SCA164864R1001, OTL16GA4M
pr. stk. inkl. moms
3.402,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB OTL16GA4M er en 4-polet vedligeholdelsesafbryder i OTE-serien, udført som komplet enhed i stålpladekapsling. Den er beregnet til almindelige industrielle installationer og fungerer også som hovedafbryder. Afbryderen har IP65-beskyttelse og kan anvendes både indendørs og udendørs.

Funktioner og udførelse

Drejegrebet er rødt-gult og kan låses med op til tre hængelåse. Grebet er forblokeret med låget, så afbryderen ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering. Kabelindføringerne er gevindborede og har udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund. Afbryderen er beregnet til 5-ledersystem og har faste neutral- og PE-klemmer.

Tekniske specifikationer

  • 4 poler og én bryder
  • Nominel strøm Ie: 16 A
  • Nominel permanent strøm: 16 A ved AC-21, 400 V; 16 A ved AC-23, 400 V er også angivet
  • Nominel drifteffekt ved AC-23, 400 V: 7,5 kW
  • Koblingskapacitet ved 400 V: 7,5 kW
  • Produktbetegnelsen angiver 415 V AC-23
  • Maksimal nominel driftsspænding Ue AC: 690 V
  • Nominel driftsspænding er angivet som 750–750 V
  • Nominel korttidsstrøm Icw: 0,8 kA
  • Hjælpekontakter: 1 NO og 1 NC; 0 skiftekontakter
  • Mål: 200 mm høj, 150 mm bred og 100 mm dyb
  • Tilslutning af hovedstrømkreds: skrueforbindelse
  • NEMA-beskyttelsesgrad: Andet
  • Egnet til indbygning i fordeler

Afgrænsninger og standarder

Afbryderen har ikke integreret motordrev, og motordrev eller spændingsudløser tilbydes ikke som option. Den er ikke udført som nødstopsudgave, sikkerhedsafbryder eller reverseringskontakt og er ikke egnet til frontmontering i center eller 4-huls. OTE-serien omfatter varianter med forskelligt polantal, strøm- og effektstørrelser samt tilbehørsmuligheder. Serien fås med plast-, aluminium- eller stålpladekapsling. Den overholder IEC 60947-1 og IEC 60947-3.

  • Typebetegnelse: OTL16GA4M
  • Type-/modelnummer: 1SCA164864R1001
  • Produktnummer: 7805051589
  • EAN: 6417019940489

Specifikationer

  • Varenummer:
    7805051589
  • EAN nummer:
    6417019940489
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164864R1001, OTL16GA4M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    1.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    150.0 mm
  • Dybde:
    100.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Rød
  • Højde:
    200.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    7.5 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    690.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    7.5 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    0.8 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    16.0 A
  • Nominel strøm IE:
    16.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
